imgFuncLUT

内容 1 メニュー情報 2 概要 3 追加の情報 4 コマンドラインでの使用法 5 変数 6 説明 7 サンプル 8 アルゴリズム 9 参考文献 10 関連のXファンクション

メニュー情報

関数参照テーブル

概要

画像にルックアップテーブル関数を適用します。

追加の情報

これはOriginProのみの機能です。

コマンドラインでの使用法

1. imgFuncLUT img:=1 fact:=10 oimg:=2;

2. imgFuncLUT img:=[Mbook1]Msheet1!mat(1) fact:=50 func:=ln channel:=green;

変数

表示 名	変数 名	I/O と データ型	デフォルト 値	説明
入力イメージ	img	入力 Image	<active>	これは入力画像を指定します。デフォルトはアクティブイメージです。
因数	fact	入力 int	0	ルックアップテーブルを作成するのに使用されるファクターを指定します。
関数	func	入力 int	exp	ルックアップテーブルを作成するのに使用される関数を指定します。 オプションリスト E:Exp 指数関数 L:Ln Ln 関数 S:シグモイド シグモイド関数
チャネル	channel	入力 int	RGB	ルックアップテーブル関数を適用するカラーチャネルを指定します。 オプションリスト RGB:RGB すべてのチャネル R:赤 Rチャネル G:緑 Gチャネル B:青 Bチャネル
出力イメージ	oimg	出力 Image	<input>	出力画像を指定します。デフォルトで、出力画像は入力画像を上書きします。
ルックアップテーブル	lut	出力 vector	<新規>	ルックアップテーブル出力を指定します。これはルックアップ値を含む1列のテーブルです。

説明

このXファンクションは、指定した色チャネルの色の値を変更し、入力画像の色を調整するのに使用することができます。色の変更はルックアップテーブルに基づいており、それは元の色の値を新しい色にマッピングするものです。ルックアップテーブルは、ユーザが指定した関数と因子を使って生成されます。現在、Exponential, Ln, Sigmoid.の3つの関数が利用できます。

サンプル

次のサンプルでは、Factor に50を使い、 Ln 関数を選択して、LUT関数を緑チャネルに適用します。

1. 入力画像がアクティブなとき、メニューから「イメージ: 調整: ルックアップテーブル」を選択します。これはXファンクションのダイアログを開きます。

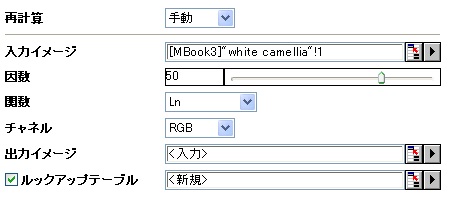

2. Xファンクションダイアログで、下の図のように設定を変更して、OK ボタンをクリックしてダイアログを閉じます。


入力画像が修正した画像で置き換わり、緑チャネルの多くが改善されたことがわかります。

元の画像	出力画像

アルゴリズム

異なる関数が選択されると、ルックアップテーブルが異なる方法で生成されます。

指数関数が選択されると、ルックアップテーブルが次の式で計算されます。

ここで

Ln 関数が選択されると、ルックアップテーブルが次の式で計算されます。

ここで:

シグモイド関数がされると、ルックアップテーブルが次の式で計算されます。

ここで:

LUTの作成は、LEADTOOLS Main APIの L_GetFunctionalLookupTable() 関数を使っています。強度の再マッピングは、LEADTOOLS Main APIの L_RemapBitmapIntensity() 関数を使っています。詳細は、LEADTOOLS Main API Version 14 ヘルプファイルを参照し、トピック L_GetFunctionalLookupTableおよびL_RemapBitmapIntensityを読んでください。

参考文献

LEADTOOLS Main API Help file, Version 14

関連のXファンクション

imgHue, imgColorReplace, imgSaturation, imgGamma
