13 快捷分析工具

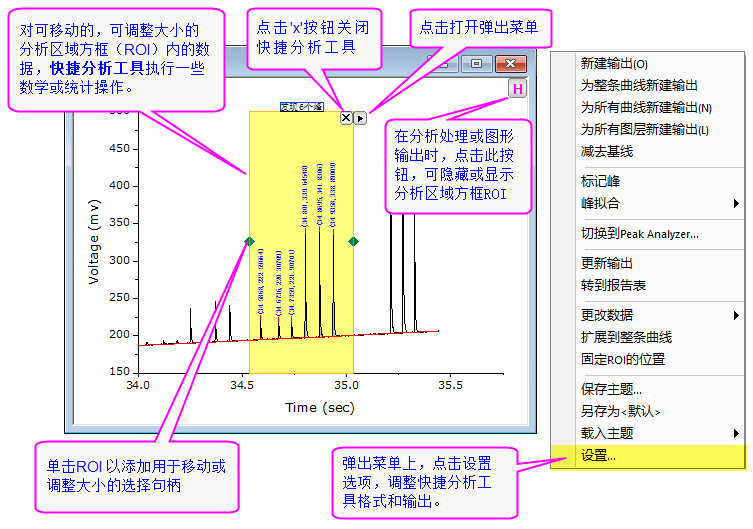

快捷分析工具提供了一种快速简单的方法，对绘制的数据进行探索性分析。简单概念：每个快捷分析工具都有一个特定的功能，每个工具都会由一个可移动的，可调整大小的分析区域(ROI)方框，来指定在图形数据中的范围，并对改选定范围内数据进行可自定义的分析操作。

你可以任意拖动分析区域(ROI)方框，改变分析选项，并通过单击ROI右上角的箭头按钮并选择其中一个菜单选项来重新计算结果。如果要设置快捷工具的格式和选项，在弹出菜单最底选择设置。使用对话框中的对话框主题将快捷工具的设置保存成主题文件，并可再次调用。

在同一个图形窗口中，可以添加多个快捷分析工具。 你可以通过对ROIs设置不同的颜色来区分不同的快捷工具。 点击ROI对象可以前置该对象。当选择了其中一个ROI后，也可以使用TAB键切换不同的ROI。


Grand image gadgets 2c.png

Origin 2016 引入Apps的附加工具。自从推出以来，许多新的研究和分析相关的工具已被添加到OriginLab File Exchange，并且将会推出更多的新工具。 您可以用过此网页File Exchange，浏览和下载Origin Apps。

Contents

Origin 快捷分析工具

当图形窗口为当前窗口时，快速分析 主菜单为可选择状态。 Origin提供了如下14个快捷分析工具：

集群分析工具† 查看图形定义的感兴趣区域（矩形、圆形/椭圆形或任意形状）内外的点的统计数据。OriginPro Symbol.png
微分工具 计算并绘制所选数据的“n”阶导数。
FFT 工具 查看所选数据的FFT图谱。
积分工具 计算一条曲线下面积或两条曲线之间的面积。
二维积分工具 计算通过矩阵或XYZ工作表数据创建的等高线图或图像图形的二维积分OriginPro Symbol.png
插值工具 对所选数据进行线性，样条，b样条或Akima样条插值。
相交工具 计算两个或多个数据图的交点。
快速拟合工具 对所选的数据进行线性，多项式或非线性拟合。
快速寻峰工具 定位峰，并计算峰面积和获得峰的其他属性。
快速S曲线拟合工具 对所选数据进行S曲线拟合。
脉冲响应分析工具 分析阶梯状信号的上升/下降时间OriginPro Symbol.png
统计工具 对在图中所选数据，进行简单的描述性统计，并显示结果。
纵向坐标读取工具 在共享相同X轴的多个图形图层上，读取并标记快捷工具光标通过的X，Y坐标值。
图像/等高线剖面 分析图像或通过矩阵数据绘制等高线图，并生成剖面。
曲线平移 在水平或者垂直方向，拖动一条曲线，并在过程中调整源数据。


提示: 如果想理解更多关于快捷工具的使用, 请浏览:

帮助: Origin: Origin 帮助 > Gadgets

帮助: Origin: Origin 帮助 >Matrix Books Matrix Sheets and Matrix Objects > Viewing and Profiling Matrix Data

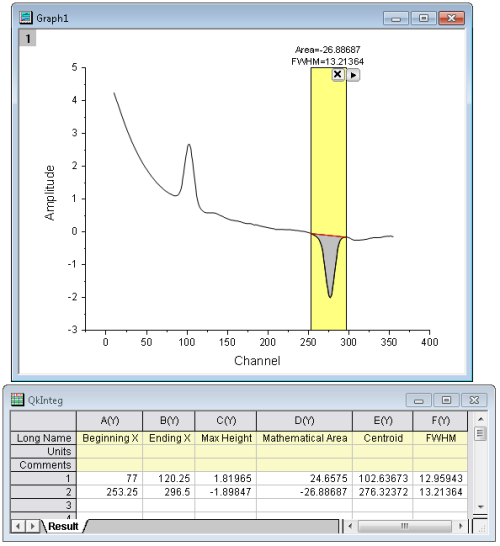

教程: 使用积分快捷分析工具，并将结果输出到工作表中。

  1. 点击选中新工作簿，导入在安装文件夹下的子文件夹 Samples\Spectroscopy中的 Peaks on Exponential Baseline.dat文件
  2. 用B列数据绘制折线图。
  3. 当图形窗口为当前窗口，在主菜单上选择快捷分析：积分...。
  4. 在打开的对话框中，选择基线选项卡，并在模式下拉列表中选择直线。
  5. 选择输出选项卡，在输出量到节点下，选择追加到工作表并且清除其他的选项。
  6. 展开统计量节点，在数据集标识下拉列表中选择无, 确认起始X和结束X被选上。
  7. 单击确认关闭对话框。分析区域(ROI)方框对象将被添加到图形上。
  8. 调整ROI对象大小并移动，使其只覆盖数据图上的第一个峰，然后点击在ROI右上角的箭头按钮 Right arrow menu button.png，并选择新建输出或者按下O键。此时，第一个峰的积分结果将被输出到一个新的工作表上。
  9. 拖动并移动ROI以覆盖第二个峰，并重复上述步骤以输出第二个峰的分析结果。
  10. 再次按下箭头按钮Right arrow menu button.png，并选择转到报告表， 打开生成积分结果的工作表。

GSB Gadget Tutorial.png

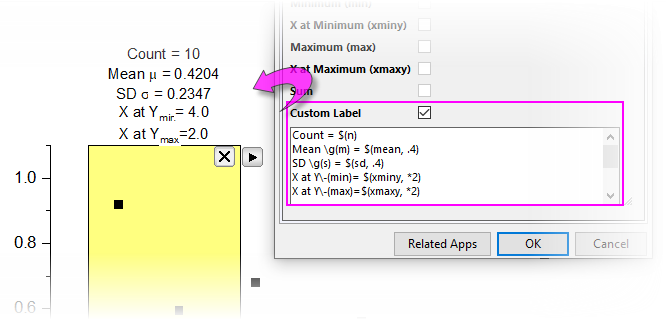

ROI 框的自定义标签

Origin 支持自定义快速拟合 和 统计 快捷工具的ROI Box 标签。当你选择新建输出时，自定义的标签会被保留和更新。此外，它们还可以作为对话框主题的一部分被保存下来。

UG stats gadget custom label.png

自定义标签和按钮大小

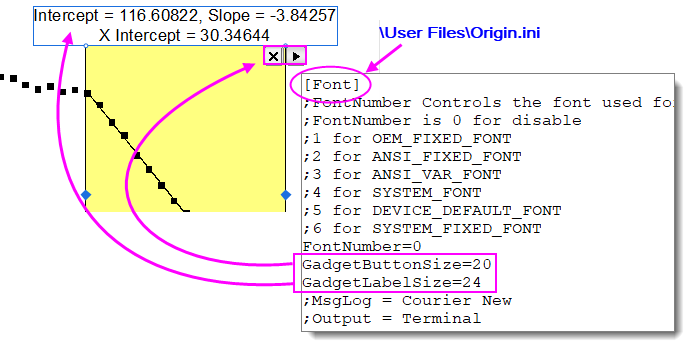

更改快捷分析工具标签字体大小和按钮大小

要自定义标签字体大小，以及按钮的大小（包括关闭按钮和菜单弹出按钮）：

  1. 打开 \User Files\Origin.ini 并搜索 [Font] 的部分。
  2. 如下图所示，在这个部分添加两行内容，然后保存文件。
  3. 任何新添加到绘图窗口的快捷工具，其中的字体和按钮大小都会应用新的设置。你也可以根据需要进行调整。
UG gadget label button size ini.png

快速拟合工具

  1. 选择快捷分析：快速拟合菜单打开一个快捷工具。
  2. 打开快捷工具对话框（提示：如果已添加 ROI，请单击菜单按钮 Right arrow menu button.png 并选择 配置）。
  3. 点击ROI Box选项卡并启用自定义标签。
  4. 使用 (a) 文字文本 (b) 转义序列（例如希腊符号或上标）和 (c) 自定义变量。使用 Origin 自定义格式 指定小数位等。
对话框标签 自定义变量 示例
Reduced Chi-Sqr chisqr Chi-Square \g(c)\+(2) = $(chisqr, .2)
R-Square cod R-Squared r\+(2) = $(cod, .2)
Pearson's r r r = $(r, .2)
Y Intercept intercept Y Intercept = $(intercept, .2)
Slope slope Slope = $(slope, .2)
X Intercept xintercept X Intercept = $(xintercept, .2)

统计快捷工具

  1. 选择 快捷分析：统计：打开对话框 (提示: 如果已经添加了 ROI，点击菜单按钮 Right arrow menu button.png 并选择 配置）。
  2. 点击在中上部显示ROI框 选项卡并启用自定义标签。
  3. 使用 (a) 文字文本 (b) 转义序列（例如希腊符号或上标）和 (c) 自定义变量。使用 Origin 自定义格式 指定小数位等。
对话框标签 自定义变量 示例
N n Count = $(n)
Mean mean \g(m) = $(mean, *4)
SD sd \g(s) = $(sd, .2)
Minimum min Min = $(min, .2)
X at Minimum xminy X Min = $(xminy, .2)
Maximum max Max = $(max, .2)
X at Maximum xmaxy X max = $(xmaxy), .2)
Sum sum Sum = $(sum, .2)
