ワイブル確率プロット

|

|
概要
確率プロットは、X 軸に観測累積パーセント、Y 軸に期待累積パーセントを表示するグラフです。ワイブル確率プロットは、データセットがワイブル分布に従うかどうかを検定するために使用されます。また、X スケールタイプと Y スケールタイプは、それぞれ Log10 と 二重対数逆数です。すべての散布点が参照線に近い場合、そのデータセットはワイブル分布に従うと言えます。
学習する項目
- ワイブル確率プロットの作成方法
- パーセンタイル線の間の塗りつぶし領域を追加する方法
手順
このグラフは、ラーニングセンターで参照できます。(ヘルプ：ラーニングセンターメニューを選択、または キーボードのF11 キーを押して、ラーニングセンターを開きます。グラフサンプル：統計グラフを選択し、「weibull」と検索してください。)
- データはここからダウンロードできます。ダウンロードしたtxtファイルをアクティブなワークシートにドラッグ&ドロップします。列 A を選択し、右クリックしてコンテキストメニューから列XY属性の設定: Y を選択します。
- この列を選択し、メニューから作図：統計：確率プロット（P-P図）を選択してplot_probダイアログを開きます。このダイアログで、分布をWeibullにし、出力をグラフに設定してOKボタンをクリックすると、列Aのワイブル確率プロットを作成できます。

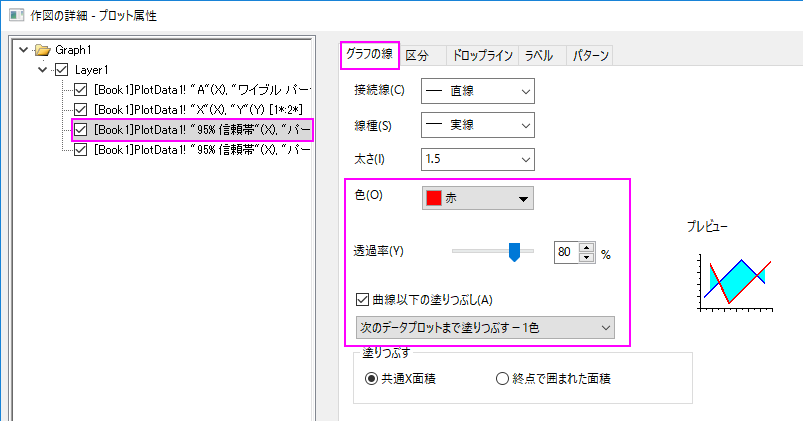

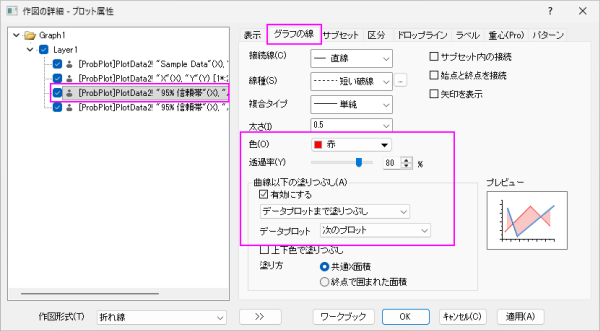

- Lower Percentiles線をダブルクリックして、作図の詳細（プロット属性）ダイアログを開きます。グラフの線タブに移動し、色を 赤、透過率 を 80% に設定します。次に、曲線以下の塗りつぶし グループの 有効にする ボックスをオンにし、ドロップダウンリストでデータプロットまで塗りつぶしを選択し、データプロット を次のプロットに設定します。

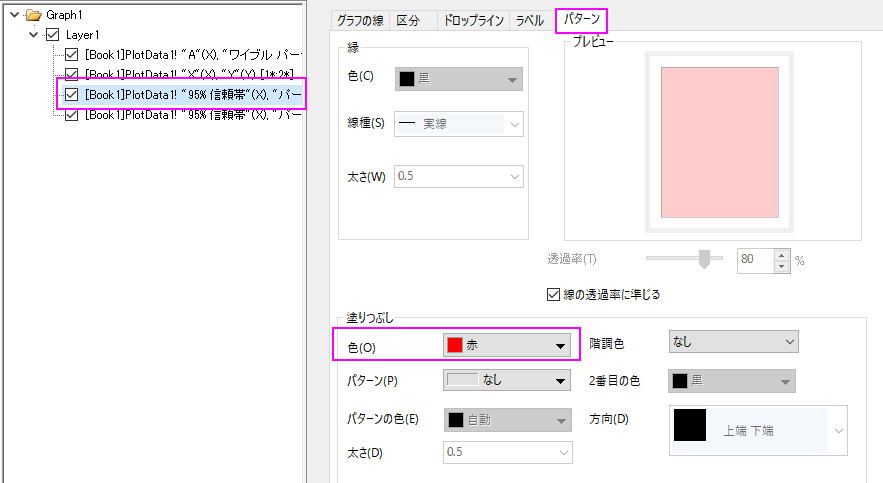

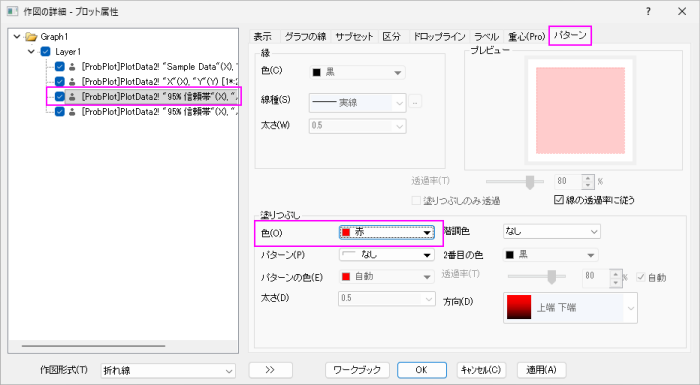

- パターンタブに移動し、塗りつぶしの色を赤に設定します。線の透過率に従うにチェックが付いていることを確認します。

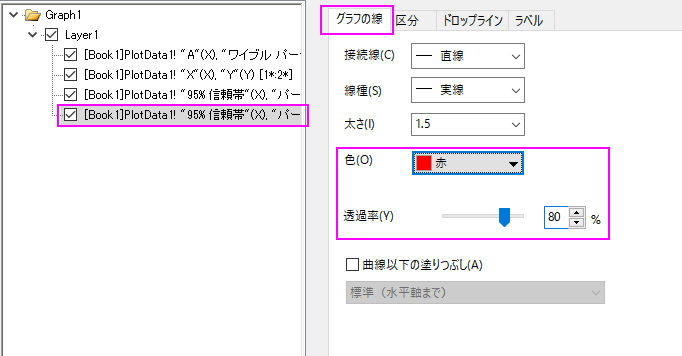

- Upper Percentiles 線のグラフの線タブに移動し、色を赤、透過率を 80パーセント に設定します。OK をクリックして設定を適用し、ダイアログを閉じます。

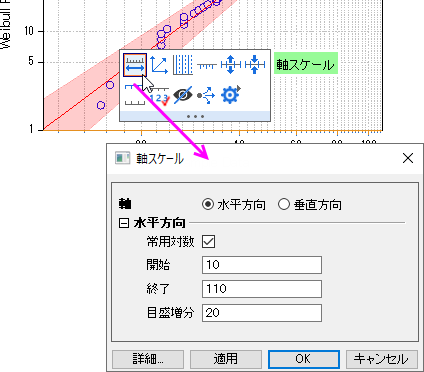

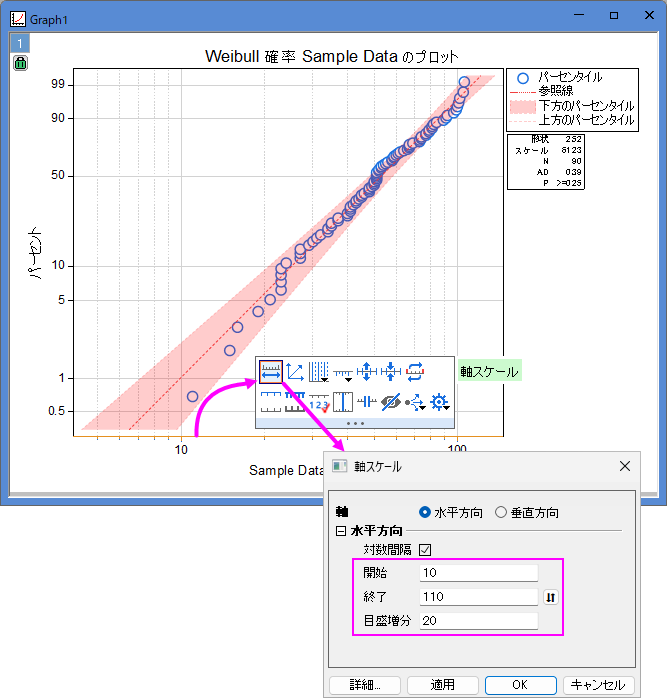

- 青色の右Y軸（2本目）上でクリックして、ミニツールバーを表示させます。軸スケールボタン
をクリックし、軸スケールダイアログを開きます。 軸スケールを10から100に設定し、主目盛の増分値を20とします。
- 軸スケールダイアログで、垂直方向軸に切り替え、スケールを1から99.99に変更します。OK をクリックして設定を適用し、ダイアログを閉じます。

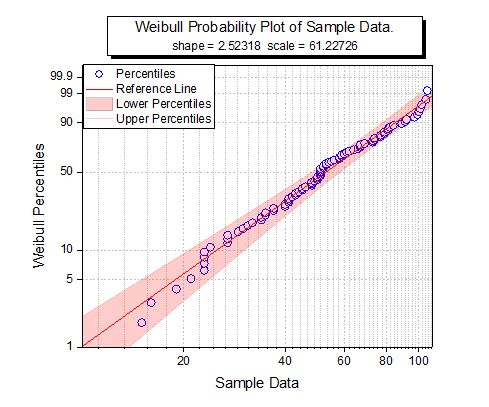

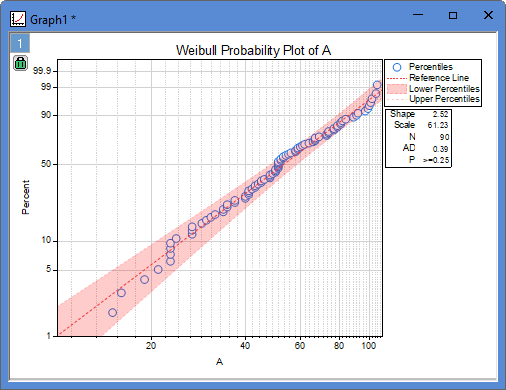

最終的なグラフはこのようになります。
