2Dベクトルグラフ


目次

  1. 1 サマリー
  2. 2 学習する項目
  3. 3 ステップ
    1. 3.1 XYAM型ベクトル
    2. 3.2 XYXY型ベクトル

サマリー

ベクトルプロットは、気象学、航空学、研究、建築のような産業分野で、流れのパターン(例：風、水、磁界など)を示すのに使われています。方向と大きさの両方がベクトルグラフで表すことができます。Originには、次の2種類のベクトルグラフがあります。

  1. XYAM型ベクトル - ベクトルの開始点(デフォルト)となるXY位置、角度、大きさ
  2. XYXY型ベクトル - 2点のXY位置をベクトルで結ぶ

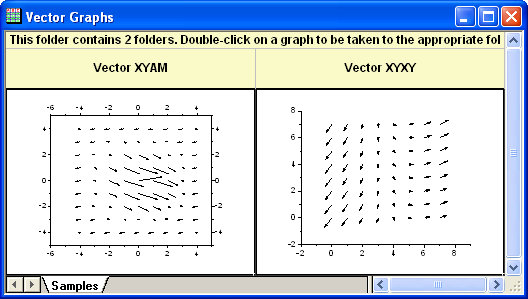

Tutorial Vector Graph 02.png

学習する項目

このチュートリアルでは、以下の項目について解説します。

ステップ

このチュートリアルは、チュートリアルデータプロジェクト（<Origin EXE Folder>\Samples\Tutorial Data.opj）と関連しています。
また、ラーニングセンターからこのグラフを呼び出すことができます。(ヘルプ：ラーニングセンターメニューを選択、または キーボードのF11 キーを押して、グラフサンプル：特殊グラフを選択します)


ベクトルプロットを作成するには、4つのデータ列が必要で、データを2つのモードで統合します。

XYAM型ベクトル

XYAMは、X, Y, 角度、大きさを表します。ベクトルは、開始点 (X, Y)と指定した角度を回転します。次のサンプルは、XYAMデータモードを使用し、ベクトルグラフを作成します。

  1. Tutorial Data.opju を開き、プロジェクトエクスプローラで2D Vector フォルダを開きます。

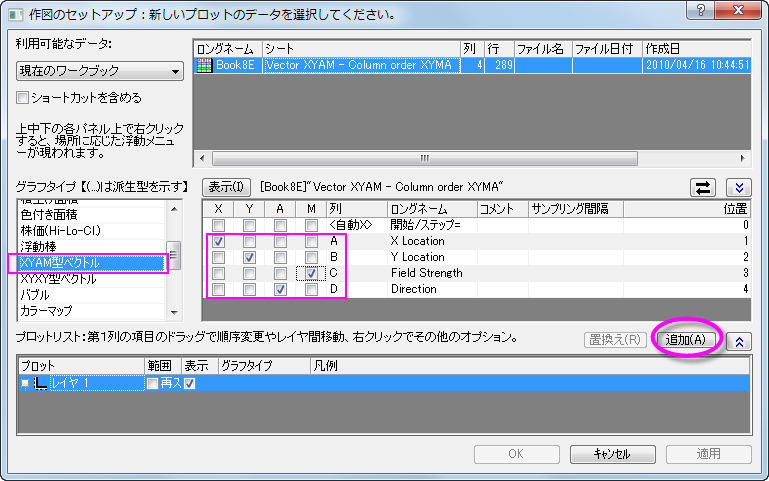

  2. ワークシートBook8Eを開きます。列を選択せずに、メニューから作図：特殊グラフ：XYAM型ベクトルと操作して作図のセットアップを開きます。下図のように、現在のワークブックを選択後、列A, B, D, CをそれぞれX, Y, A, Mを割り当て、OK をクリックしてグラフを作成します。

    Tutorial Vector Graph 01.png

    作図のセットアップダイアログで3つのパネルを全ての表示するためにButton Expand Preview Up.pngボタンをクリックしてグラフタイプパネルを開き、再度Button Expand Preview Up.pngをクリックして利用可能なデータパネルを開きます。

    詳細な情報は作図のセットアップで作図を参照してください。

  3. フォーマット：作図の詳細（プロット）を選択し、作図の詳細ダイアログのプロット属性に行きます。ベクトルタブを開き、ベクトルデータグループの倍率を75 に変更します。OKをクリックして、作図の詳細ダイアログボックスを閉じます。
  4. 左軸をクリックしてミニツールバーを表示させ、反対側の軸を表示ボタンをクリックします。下軸をクリックしてミニツールバーを表示させ、反対側の軸を表示ボタンをクリックします。
    Show Opposite Axis button.png
  5. 右軸をクリックしてミニツールバーを表示させ、目盛ラベルを表示ボタンをクリックします。上軸をクリックしてミニツールバーを表示させ、目盛ラベルを表示ボタンをクリックします。
    Show Tick Lables button.png
  6. 右軸をクリックしてミニツールバーを表示させ、目盛のスタイルボタンをクリックし、外側を選択します。上軸をクリックしてミニツールバーを表示させ、目盛のスタイルボタンをクリックし、外側を選択します。
    Tick Style Out button.png
  7. 凡例を右クリックし、コンテキストメニューを開きます。プロパティ...を選択し、テキストオブジェクトダイアログを開きます。テキストボックスに \l(1) Field Strengthと入力し、OKボタンをクリックします。
  8. テキストツールボタンを用いて、グラフにタイトルとしてSpot Write Effectivenessと追加します。


XYXY型ベクトル

もう1つのデータ統合モードは、XYXYで、これは最初のXYが開始点、後のXYが終了点です。

このようなベクトルグラフを作成するには、

  1. 2D VectorフォルダのワークブックBook9Eをアクティブにします。C列をクリックしてミニツールバーを表示させ、Xとして設定ボタンをクリックします。
  2. 4つのデータ列すべてを選択し、メインメニューから作図：特殊グラフ：XYXY型ベクトルと選択します。
