Benutzerdefinierte Anpassungsfunktion mit Hilfe der GNU Scientific Library


Dieser Artikel stellt dar, wie die GSL-Funktion als Anpassungsfunktion verwendet wird.

Origin-Version mind. erforderlich: 8.0 SR6

1. Wir passen die Beispieldaten nach dem folgenden Modell an:

y=y_0+a\int_{0}^{x} e^{\beta \cdot t}\, dt
0,1 bis 0,10517
0,2 bis 0,2214
0,3 bis 0,34986
0,4 bis 0,49182
0,5 bis 0,64872
0,6 bis 0,82212
0,7 bis 1,01375
0,8 bis 1,22554
0,9 bis 1,4596
1 bis 1,71828
1,1 bis 2,00417
1,2 bis 2,32012
1,3 bis 2,6693
1,4 bis 3,0552
1,5 bis 3,48169
1,6 bis 3,95303
1,7 bis 4,47395
1,8 bis 5,04965
1,9 bis 5,68589
2 bis 6,38906
2,1 bis 7,16617
2,2 bis 8,02501
2,3 bis 8,97418
2,4 bis 10,02318
2,5 bis 11,18249
2,6 bis 12,46374
2,7 bis 13,87973
2,8 bis 15,44465
2,9 bis 17,17415
3 bis 19,08554
3,1 bis 21,19795
3,2 bis 23,53253


2. Fügen Sie die Datei ocgsl.h in (Anwenderdateiordner) ein und stellen Sie sicher, dass die gsl-DLLs vor dem nächsten Schritt in denselben Speicherort kopiert werden. Siehe Aufrufen der GNU Scientific Library.


ocgsl.h

#pragma dll(libgsl, header)
// this is OC special pragma,
// header keyword is to indicate libgsl.dll is in same location as this file

#define GSL_EXPORT	// for OC, this is not needed, so make it empty

// you can directly search and copy gsl function prototypes here

typedef double (* FUNC)(double x, void * params);

struct gsl_function_struct
{
	FUNC function;
	void * params;
};

typedef struct gsl_function_struct gsl_function;

typedef struct
{
    size_t limit;
    size_t size;
    size_t nrmax;
    size_t i;
    size_t maximum_level;
    double *alist;
    double *blist;
    double *rlist;
    double *elist;
    size_t *order;
    size_t *level;
}
gsl_integration_workspace;

GSL_EXPORT gsl_integration_workspace *gsl_integration_workspace_alloc (;const size_t n);

GSL_EXPORT void gsl_integration_workspace_free (gsl_integration_workspace * w);

GSL_EXPORT int gsl_integration_qag (const gsl_function * f,
                                    double a, double b,
                                    double epsabs, double epsrel, size_t limit,
                                    int key,
                                    gsl_integration_workspace * workspace,
                                    double *result, double *abserr);

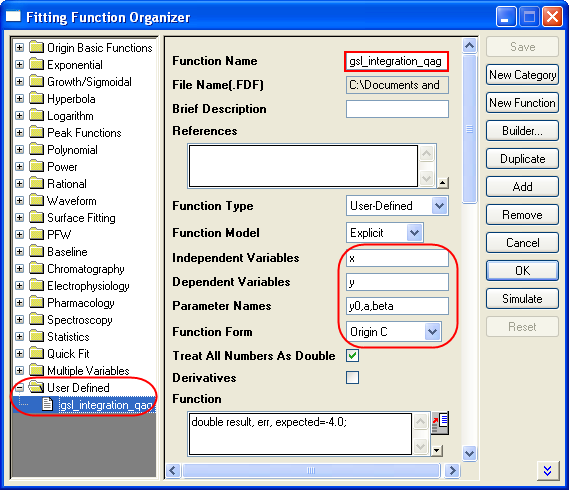

3. Drücken Sie F9, um den Dialog Fitfunktionen verwalten zu öffnen und dann eine neue Funktion hinzuzufügen:


4. Drücken Sie auf die Schaltfläche auf der rechten Seite des Felds Funktion, um den Code Builder zu öffnen und die folgenden Codes zu kompilieren: _nlfgsl_integration_qag.fit

#include "..\ocgsl.h"

static double f_callback(double x, void * params)
{
	double alpha = *(double *)params;
	return exp(alpha*x);
}

void _nlsfgsl_integration_qag(
// Fit Parameter(s):
double y0, double a, double beta,
// Independent Variable(s):
double x,
// Dependent Variable(s):
double& y)
{
	// Beginning of editable part
	double result, err, expected = -4,0;

	// Allocates a workspace suffcient to hold 1000 double precision intervals,
	// their integration results and error estimates
	gsl_integration_workspace *ww = gsl_integration_workspace_alloc(1000);

	gsl_function F;
	F.function = f_callback;
	F.params = β

	// integral interval (0, x), within the desired absolute
	// error 0 and relative error 1e-7
	gsl_integration_qag(&F, 0, x, 0, 1e-7, 1000, 0, ww, &result, &err);

	// frees the memory associated with the workspace w
	gsl_integration_workspace_free (ww);

	y = y0 + a*result;

	// End of editable part
}


Außerdem gibt es die folgende ausführlichere, aber ebenfalls effiziente Version der Anpassungsfunktion:

//----------------------------------------------------------
//
#include <ONLSF.h>
#include "..\ocgsl.h"

static double f_callback(double x, void * params)
{
	double alpha = *(double *)params;
	return exp(alpha*x);
}

void _nlsfgsl_integration_qag(
// Fit Parameter(s):
double y0, double a, double beta,
// Independent Variable(s):
double x,
// Dependent Variable(s):
double& y)
{
	// Beginning of editable part

	NLFitContext *pCtxt = Project.GetNLFitContext();
	if ( pCtxt )
	{
	       static vector vInteg;
	       NLSFCURRINFO    stCurrInfo;
	       pCtxt->GetFitCurrInfo(;&stCurrInfo);
	       int nCurrentIndex = stCurrInfo.nCurrDataIndex;

	       BOOL bIsNewParamValues = pCtxt->IsNewParamValues();
	       if ( bIsNewParamValues )
	       {
	       		vector vx;
			pCtxt->GetIndepData(&vx);
			int nSize = vx.GetSize();
			vInteg.SetSize(nSize);

			// Allocates a workspace suffcient to hold 1000 double precision intervals,
			// their integration results and error estimates
			gsl_integration_workspace *ww = gsl_integration_workspace_alloc(1000);

			gsl_function F;
			F.function = f_callback;
			F.params = &beta;

			double result, err, expected = -4,0;
			for(int ii=0; ii<nSize; ++ii)
			{
				// integral interval (0, vx[ii]), within the desired absolute
				// error 0 and relative error 1e-7
				gsl_integration_qag(&F, 0, vx[ii], 0, 1e-7, 1000, 0, ww, &result, &err);
				vInteg[ii] = result;
			}

			// frees the memory associated with the workspace w
			gsl_integration_workspace_free (ww);

	       }

	       y = y0 + a*vInteg[nCurrentIndex];
	       x;
	}

	// End of editable part
}


5. Fügen Sie die folgenden Initialisierungscodes hinzu:

Parameter Init

//Code to be executed to initialize parameters
sort( x_y_curve );
double coeff[2];
fitpoly( x_y_curve, 1, coeff);
a = coeff[0];
y0 = coeff[1];
beta=1,0

6. Anpassung mit Hilfe der benutzerdefinierten Funktion gsl_integration_qag, hier sind die Ergebnisse:


y0 = -1,06363E-6

a = 1

beta=1
