透過率を設定した散布図


サマリー

このチュートリアルでは、シンボルの色に透過率を設定した散布図の作図方法、カテゴリ凡例とバブルスケールを学習します。 このグラフはXYデータから作図され、座標データ以外の２つのデータ列を参照してシンボルサイズとシンボルカラーをマッピングしたものです。カテゴリ凡例はタイプを色により分かりやすく把握することに使用でき、バブルスケールはシンボルの大きさによりサイズを把握できます。データポイントの重なり部分を見やすくするために透過率の設定をしています。

Symbol Plot with Color Transparency 15.png

必要なOriginのバージョン: Origin 2015 SR0以降

学習する項目

このチュートリアルでは、以下の項目について解説します:

ステップ

このチュートリアルは、チュートリアルデータプロジェクト（<Origin EXE フォルダ>\Samples\TutorialData.opj）と関連しています。
また、「ラーニングセンター」からこのグラフを呼び出すことができます。(ヘルプ：ラーニングセンター メニューを選択、または キーボードのF11 キーを押して、グラフサンプル：線+シンボルグラフを選択します)

  1. Tutorial Data.opjを開き、プロジェクト・エクスプローラ (PE)でubble with Transparency フォルダを開きます。
  2. ワークブックBook2Gをアクティブにし、ワークシートのA～C列を選択し、メインメニューの作図：基本の2Dグラフ：バブルプロットを選択します。
  3. メニューからフォーマット：作図の詳細(プロット属性)を選択し、作図の詳細ダイアログボックスを開きます。シンボルタブを開き、以下のように設定します：
    • 縮尺倍率を3に設定
    • プレビューボックスの右にある矢印ボタンをクリックして塗りつぶしのされた円のシンボルを選択
    • シンボルの色ドロップダウンリストからインデックス：Col("Type")を選択
    • 透過率を50%に設定

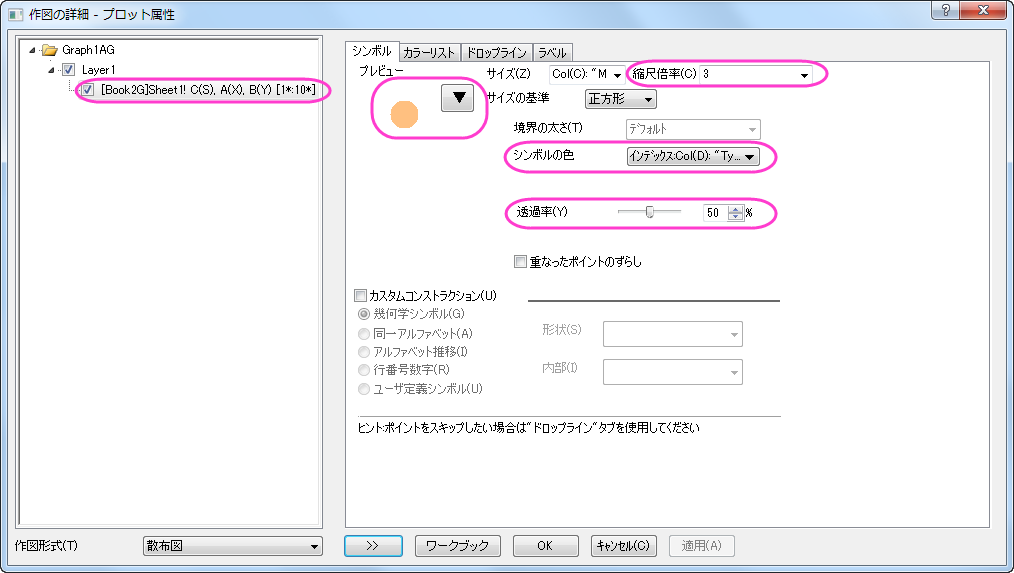

    Symbol Plot with Color Transparency 02.png
  4. OKボタンをクリックして設定を適用し、ダイアログを閉じます。グラフは次のようになります。

    Symbol Plot with Color Transparency 03.png
  5. 軸のスケールとタイトルを更新するには、フォーマット：軸スケール：X軸と操作してダイアログを開きます。以下のように設定します。

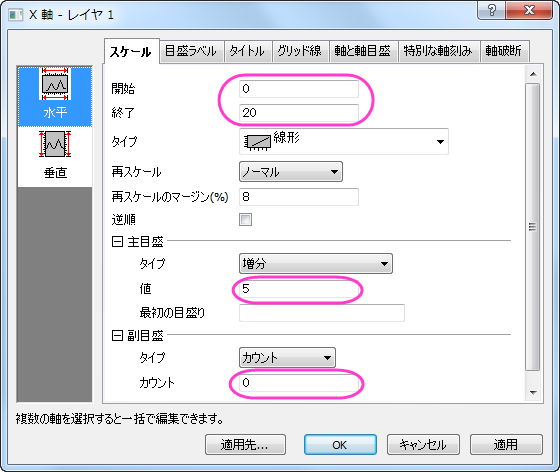

    • スケールタブでX軸(水平)が選択されていることを確認し、下図のように設定します。
    Symbol Plot with Color Transparency 04.png
    • スケールタブを開いたまま、垂直アイコンを選択してY軸に以下のように軸のスケールを設定します。

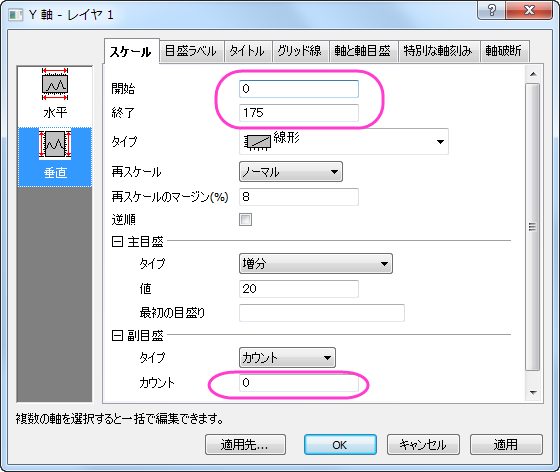

    Symbol Plot with Color Transparency 06.png

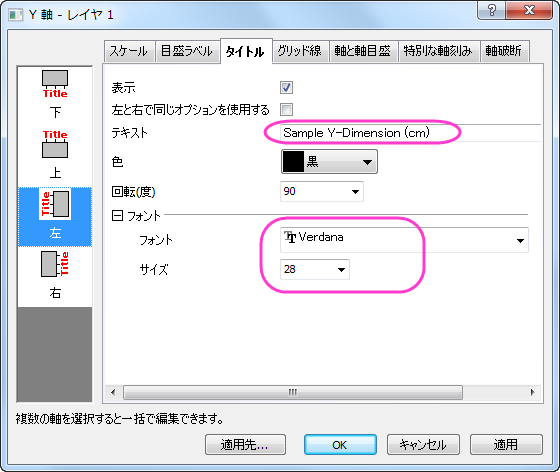

    • タイトルタブを開きます。アイコンは左を選択している状態で、テキスト部分に「Sample Y-Dimension (cm)」と入力し、フォントとサイズを以下の図のように設定します。
    Symbol Plot with Color Transparency 07.png

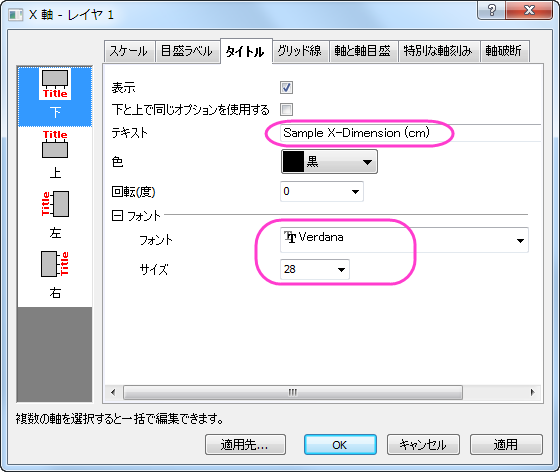

    • 左側パネルで下アイコンをクリックし、X軸のタイトルを「Sample X-Dimension (cm) 」に変更してフォントとサイズを以下のように設定します。
    Symbol Plot with Color Transparency 05.png
    • OKをクリックして、設定を適用します。

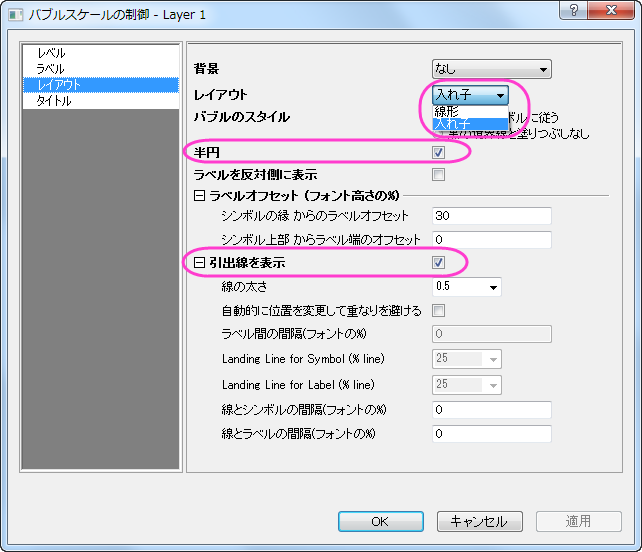

  6. バブルスケールをダブルクリックし、バブルスケール制御ダイアログを開きます。レイアウトのドロップダウンから、入れ子を選択します。半円にチェックをつけ、引出線を表示のチェックボックスを付けて下図のように設定がなっていることを確認して適用します。
    Symbol Plot with Color Transparency 09.png

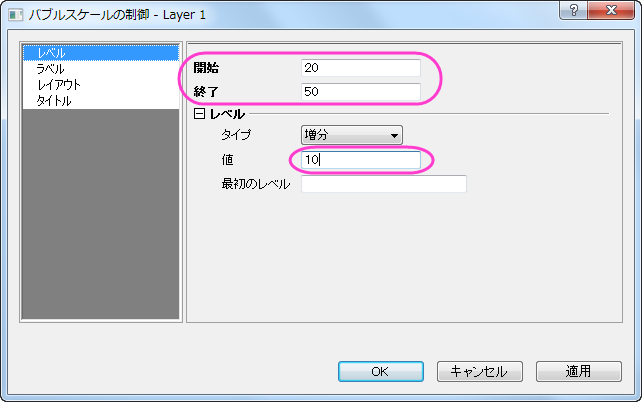

  7. レベルページを開きます。開始を20、終了を50に設定し、増分の値を10に設定します。下図のように設定が出来ているはずです。
    Symbol Plot with Color Transparency 10.png

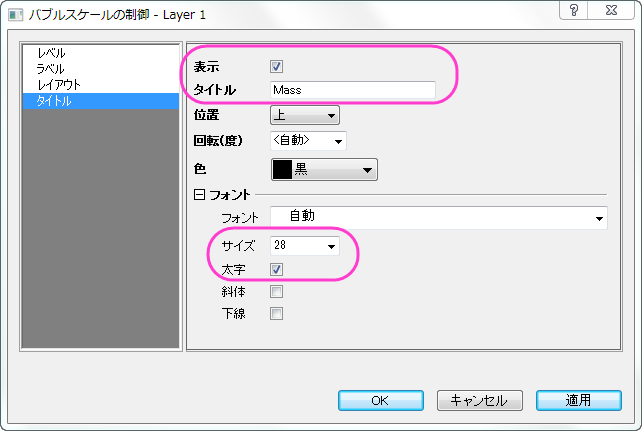

  8. タイトルページを開きます。表示にチェックをつけ、タイトルのテキストを「Mass」に設定します。フォントのサイズを28にして、太字のチェックを付けます。OKをクリックしてダイアログを閉じる前は、以下のようになります。
    Symbol Plot with Color Transparency 11.png
  9. グラフは以下のようになります。
    Symbol Plot with Color Transparency 13.png

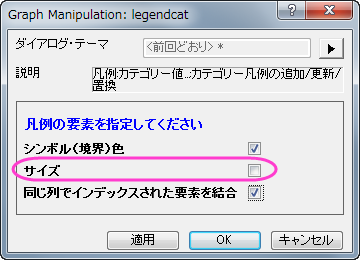

  10. メニューからグラフ操作：凡例：カテゴリー値と操作してGraph Manipulation:legendcatダイアログを表示します。サイズ以外のチェックボックスにチェックがついていることを確認してOKをクリックします。表示された判定をグラフの左上に移動しましょう。
    Symbol Plot with Color Transparency 12.png

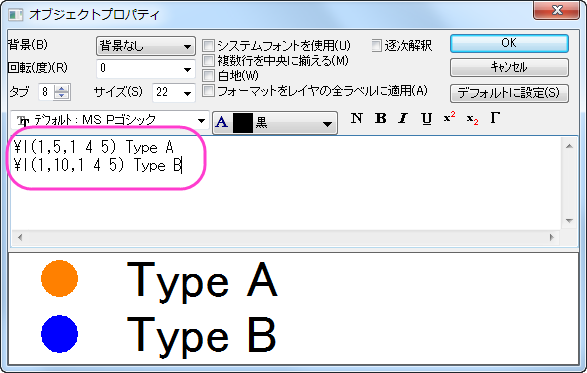

  11. 凡例を右クリックし、コンテキストメニューからオブジェクトの表示属性を選択します。凡例の内容を以下の図のように編集しましょう。
    Symbol Plot with Color Transparency 14.png
  12. OK をクリックして、ダイアログを閉じます。
  13. プロット操作・オブジェクト作成ツールバーにあるテキストツールButton Text Tool.pngボタンをクリックし、グラフ枠の左上でクリックします。以下のテキストを入力します：Agate Cross-Section by Type and Locationフォントを編集します。必要に応じてテキストボックスを移動します。

    最終的なグラフはこのようになります。

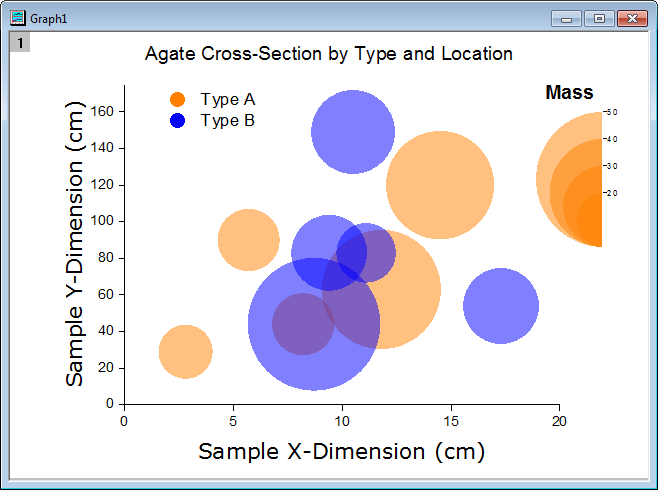

    Symbol Plot with Color Transparency 15.png
