Oberflächenanpassung mit mehreren Peaks

Origin bietet mehrere standardmäßige Oberflächenanpassungsfunktionen in der Kategorie Oberflächenfunktionen, die zum Durchführen einer Anpassung auf 3D-Daten verwendet werden können. Die Oberflächenanpassungsfunktion ähnelt der nichtlinearen Anpassungsfunktion.

Oberflächenanpassungen sind nur in OriginPro verfügbar.

Origin-Version mind. erforderlich: 9.0 SR0

Was Sie lernen werden

Eine Oberflächenanpassung für eine Oberfläche durchführen
Die Oberfläche mit mehreren Peaks anpassen

Schritte

Dieses Tutorial ist mit dem Ordner Surface Fitting (nur Pro) im Projekt Tutorial Data.opj (<Origin-Verzeichnis>\Samples\Tutorial Data.opj) verbunden.

Wählen Sie bei aktivem Matrixblatt Zeichnen > 3D: 3D-Oberfläche mit Farbabbildung, um ein 3D-Diagramm zu zeichnen.
Lassen Sie das Diagrammfenster aktiviert und wählen Sie Analyse: Anpassen: Nichtlineare Oberflächenanpassung, um den Dialog NLFit aufzurufen. Bitte beachten Sie, wenn Sie die Anpassung von einem Matrixblatt ausgehend durchführen, dass Sie im Menü Analyse: Anpassen: Nichtlinearer Matrixfit... wählen.

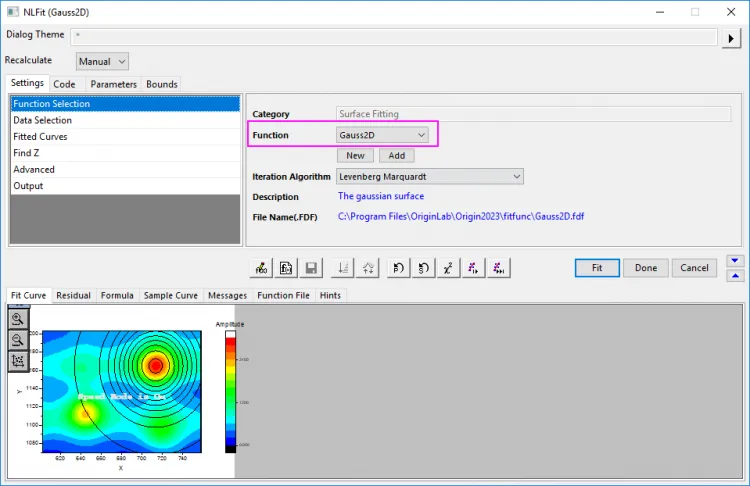

Wählen Sie Gauss2D in der Auswahlliste Funktion.

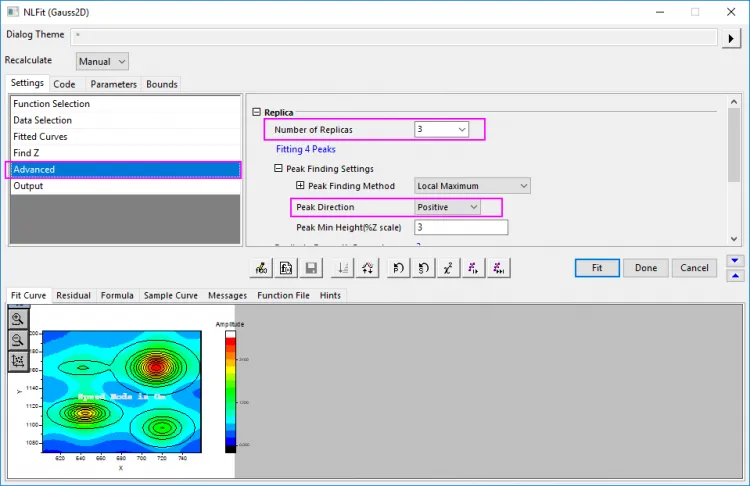

Gehen Sie zur Unterregisterkarte Erweitert, setzen Sie die Anzahl der Kopien auf 3 und die Peakrichtung auf Positiv. Sie können sehen, dass vier Peaks gefunden wurden.

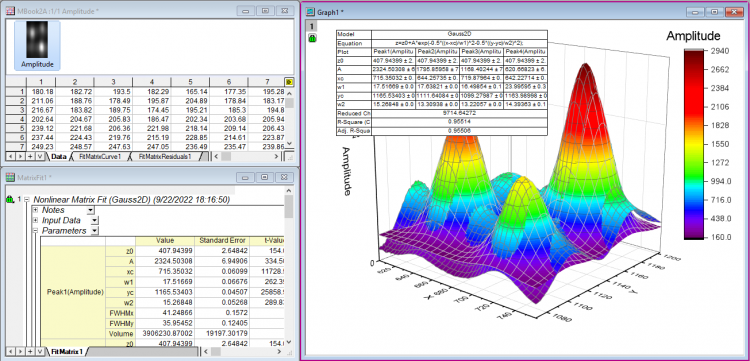

Klicken Sie auf Fit, um eine Anpassung von mehreren Impulsen durchzuführen und ein Berichtsblatt mit den Anpassungsergebnissen zu erzeugen.
