Auswählen und Markieren von Impulsen

Zusammenfassung

Der Impulsanalysator bietet mehrere Methoden, um Impulse automatisch auszuwählen. Anwender können Impulse auch manuell hinzufügen/löschen/modifizieren.

Beschriftungen werden zu den Impulszentren hinzugefügt, nachdem sie gefunden oder hingefügt wurden, um Anwendern die Positionen der momentanen Impulse zu zeigen.

Origin-Version mind. erforderlich: 8.0 SR6

Was Sie lernen werden

• Verwenden der automatischen Impulssuche im Impulsanalysator und ihre benutzerdefinierte Anpassung
• Benutzerdefiniertes Anpassen der Beschriftungen für die Impulszentren

Schritte

1. Öffnen Sie eine neue Arbeitsmappe und importieren Sie die Datei <Origin Program Folder>\Samples\Spectroscopy\HiddenPeaks.dat.
2. Markieren Sie die zweite Spalte.
3. Erstellen Sie ein Liniendiagramm, indem Sie Zeichnen: Linie: Liniendiagramm wählen.
4. Wählen Sie dann Analyse: Impulse und Basislinie: Basislinie und Peaks, um das Dialogfeld des Impulsanalysators (Peakanalysator) zu öffnen.
5. Wählen Sie auf der ersten Seite (der Startseite) das Optionsfeld Impulse suchen in der Gruppe Ziel. Klicken Sie auf die Schaltfläche Nächstes, um zur nächsten Seite zu gelangen.



6. Wählen Sie auf der Seite Modus Basislinie die Option Keine für Modus Basislinie.



   Klicken Sie auf die Schaltfläche Nächstes, um zur Seite Impulse suchen zu gelangen.

7. Auf der Seite Impulse suchen:

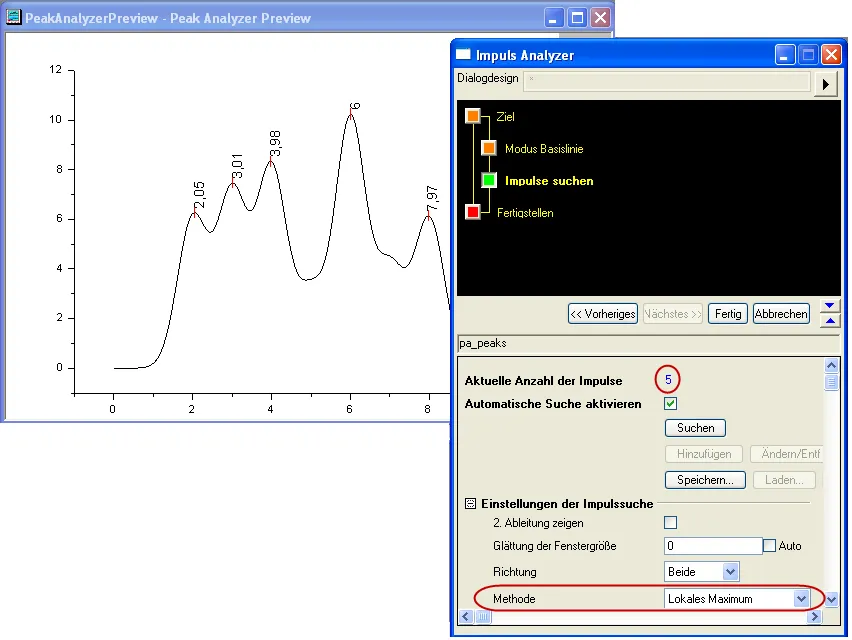

   1. Erweitern Sie den Zweig Einstellungen der Impulssuche. Stellen Sie sicher, dass Lokales Maximum für Methode ausgewählt ist. Klicken Sie auf die Schaltfläche Suchen. Es werden nur fünf Impulse erkannt.

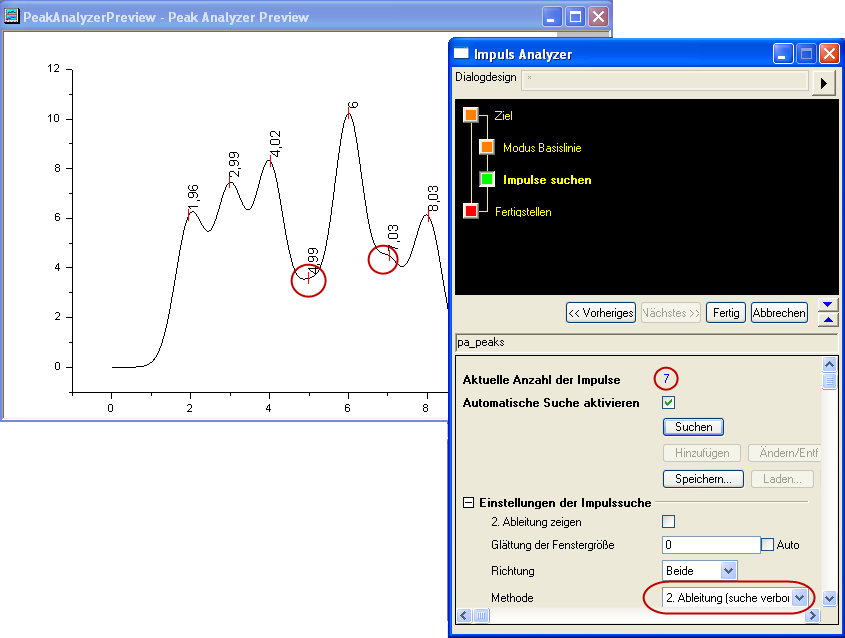

   2. Ändern Sie Methode auf Zeige zweite Ableitung (Suche nach verborgenen Impulsen). Klicken Sie wieder auf die Schaltfläche Suchen. Dieses Mal werden sieben Impulse erkannt.



   3. Klicken Sie auf Fertig, um die Analyse zu beenden. Das endgültige Diagramm sieht folgendermaßen aus:
