Origin Cとコードビルダの紹介

内容

1 サマリー
2 What you will learn
3 ステップ

サマリー

Origin Cは、ほぼ完全にANCI準拠のC言語の構文をサポートしており、内部クラスとDLL拡張クラスを含むC++のサブセットもサポートしています。さらに、Origin Cは、Originを認識しています。これは、ワークシートやグラフなどのOriginオブジェクトがOrigin Cにマッピングされているということです。これによりOrigin CでOriginのオブジェクトやプロパティを直接操作できます。

Origin Cの統合開発環境 (IDE)をコードビルダといいます。コードビルダは、Origin Cのプログラムを記述したり、コンパイルしたり、デバッグするための標準ツールを提供します。Origin C関数をコンパイルすれば、その関数をOriginやコードビルダワークスペースのさまざまな場所から呼び出すことができます。

コードビルダを開くには、Originの標準ツールバーのボタンをクリックするか、キーボードのALT+4キーを押します。

必要なOriginのバージョン:Origin 9以降

学習する項目

このチュートリアルでは、以下の項目について説明します。

Origin C関数を作成する
関数をデバッグし実行する
カスタムルーチンボタンを使用して関数を実行する

ステップ

Origin C関数を作成する

コードビルダを開き、新しいワークスペースを作成します（メニューのファイル：新規ワークスペース）。コードビルダの標準ツールバーで新規ボタンをクリックして新規ファイルダイアログを開きます。
.cファイルを作成するために、C Fileを選択します。ファイル名テキストボックスにTutorialと入力します。場所テキストボックスで、User File Folder/OriginCサブフォルダを選択します。ワークスペースに追加チェックが付いていることを確認してください。OKをクリックします。Tutorial.cというファイルがコードビルダワークスペースに開きます。

// start your functions hereという行の下に次のように入力します。

void new_wks()
{
        Worksheet wks;
        wks.Create("Origin"); // create a Worksheet window with template - Origin

        vector& vecX = wks.Columns(0).GetDataObject();
        vector& vecY = wks.Columns(1).GetDataObject();

        vecX.Data(1, 10, 1);
        vecY.Data(0.1, 1, 0.1);

        vector<string> vsLongName =
        {
                "Index",
                "Data"
        };

        for (int nCol = 0; nCol < wks.GetNumCols(); ++nCol)
        {
                Column col (wks, nCol);
                col.SetLongName(vsLongName[nCol]);
        }
}

このnew_wks関数は、Originテンプレートを使用したワークシートを作成します。増分1の1から10までのデータを1列目に入力し、増分0.1の0.1から1までのデータを1列目に入力します。これら2列のロングネームをIndex、Dataとします。

保存ボタンをクリックします。

ミニチュートリアル：GetDataObjectとマークされた行に素早く移動するブックマークの使用サンプル

33行目をクリックして、ブックマークの挿入ボタンをクリックします。
37行目の、GetDataObject() を選択し、ファイルから検索ボタンをクリックします。
ファイルから検索ダイアログで、対象ファイル/ファイルタイプを*.c;*.cppにし、対象フォルダを<program folder>\OriginCに設定します。全てのチェックボックスのチェックを付け、検索ボタンをクリックします。
結果を表示ウィンドウで、GetDataObject()を含む行をダブルクリックします。すると、この文字列を含むファイルが開き、関連する項目にジャンプします。
操作1でマークした行にもどるには、ブックマークウィンドウをアクティブにします。操作1で追加したブックマークをダブルクリックすると、Tutorial.cファイルの33行目に移動します。

Origin2015では、いくつかの便利なツールが使用できます。

クイックオープンファイル

SHIFT + ALT + Oキーを押すか、ツール:クイックオープンファイルを選択してクイックオープンファイルダイアログを開きます。
.h と .c/.cpp ファイルをスイッチ

キーボードのCTRL + ALT + O キーを押して関連するヘッダファイル（.hファイル）を開きます。
シンボルを検索

SHIFT + ALT + Oキーを押すか、ツール:シンボルを表示 を選択してシンボルを検索 ダイアログを開きます。

関数をデバッグし実行する

コードビルダの標準ツールバーで、ビルドボタンをクリックします。これにより、new_wks関数がコンパイルされ、リンクが実行されます（Tutorial.c ファイルがアクティブであることを確認してください）。
34、35、37、50行の前の灰色の領域をクリックすると、赤い丸のアイコンが追加され、対応する行にブレークポイントが追加されたことを示します。すべてのブレークポイントの情報は、ブレークポイントウィンドウにリストされます。
ブレークポイントウィンドウで、tutorial.c, line 35のチェックを外し、このブレークポイントを無効にします。この操作により35行目のブレークポイントアイコンは、白抜きの表示になります。

ブレークポイントを削除するには、対応する行についているブレークポイントアイコンをクリックします。または、ブレークポイントウィンドウで右クリックし、ブレークポイントを削除を選択します。

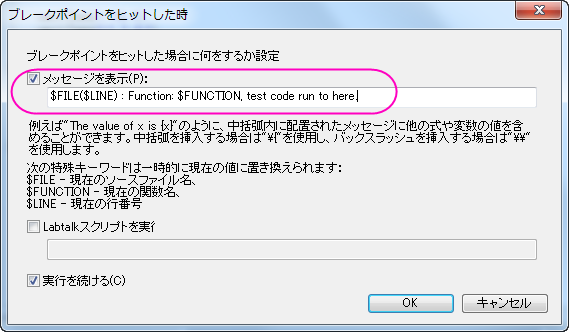

37行のブレークポイント上で右クリックし、ヒットした時...を選択してダイアログを開きます。メッセージを表示にチェックを付けます。メッセージを表示の下にあるテキストボックスに、test code run to here. と入力します。.OKボタンをクリックして終了します。この操作により、ブレークポイントがひし形になりました。

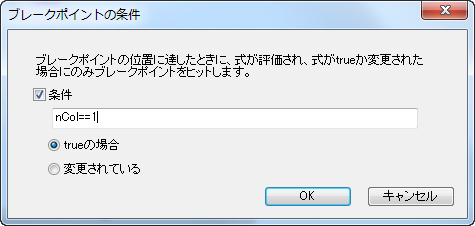

50行のブレークポイント上で右クリックし、条件...を選択してダイアログを開きます。条件を有効にし、テキストボックスに、nCol==1 と入力します。OKをクリックします。

このコードを実行するには、LabTalkコンソールウィンドウの上パネルに関数名new_wksを入力します。
ENTERキーを押します。最初のブレークポイントアイコンに黄色い矢印が表示され、コードのうちどの行まで実行されたか示します。
F8を押し、コードのデバッグを続けます。50行目に矢印のアイコンが移動します。
コマンド・結果ウィンドウの下部パネルに、37のブレークポイントに追加したメッセージが表示されます。

変数ウィンドウを開きます。1列目に変数名がリストされ、2列目にそれらの値がリストされます。nColの値を確認します。

黄色の矢印アイコンが表示されなくなるまで、F5キーを押し続けます。
Originワークスペースに戻ります。ワークブックが以下の画像のように作成されます。

カスタムルーチンボタンを使用して関数を実行する

CTRL + SHIFTキーを押しながら、カスタムルーチンボタンをクリックします。これにより、コードビルダにCustom.ogsファイルが開きます。
11行目にカーソルを合わせ、コメントボタンをクリックし、11行目をコメントアウトします。

12行目と13行目に以下のコードを入力します。
```
Run.LoadOC(%YOriginC\Tutorial.c); // %Y はユーザファイルフォルダ
 new_wks();

```
このコードにより、前のセクションで追加したTutorial.cファイルがロードされ、new_wks() 関数を実行します。
保存ボタンをクリックします。
Originワークスペースに戻ります。カスタムルーチンボタンをクリックします。前のセクションのように、データが入力されたワークシートが作成されます。
