Einführung in X-Funktionen



Zusammenfassung

X-Funktionen bieten eine strukturierte Programmierumgebung zum Erstellen von Origin-Hilfsmitteln. Anders als beim einfachen GetN ist es dem Anwender durch das Erstellen von Hilfsmitteln mit Hilfe der X-Funktionen möglich, sich auf den eigentlichen Datenverarbeitungscode zu konzentrieren und sich nicht um die Codes für die Benutzeroberfläche kümmern zu müssen.

Die meisten Dialogfelder/Funktionen in Origin 8 sind X-Funktionen, und viele von ihnen können vom Menü und von der Befehlszeile aus ausgeführt werden. Die Flexibilität der laufenden X-Funktionen macht sie zu einer attraktiven Möglichkeit, Origin benutzerdefiniert anzupassen.

Origin-Version mind. erforderlich: 8.0 SR0

Was Sie lernen werden

Erstellen einer X-Funktion

  1. Wählen Sie Hilfsmittel: X-Funktion Builder oder drücken Sie F10, um das Dialogfeld X-Funktion Builder zu öffnen.

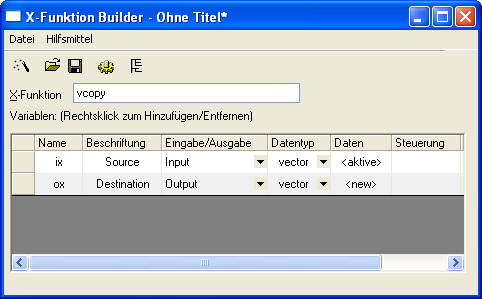

  2. Setzen Sie Name, Beschriftung und Daten der 1. Variable auf ix, Quelle und <aktiv>.
  3. Klicken Sie mit der rechten Maustaste in das Listenfeld und wählen Sie im Kontextmenü Variablen hinzufügen aus.
  4. Setzen Sie Name, Beschriftung, Eingabe/Ausgabe und Daten der 2. Variablen auf ox, Ziel, Ausgabe und <neu>.
  5. Wählen Datei: Speichern, um die X-Funktion als vcopy zu speichern.
  6. Klicken Sie auf Image:Button_Code_Builder.png, um den Code Builder zu öffnen.
  7. Fügen Sie die folgenden Codes in die Funktion vcopy im Code Builder ein.
void vcopy(const vector& ix, vector& ox)
{

        if (!ix || !ox)
            XF_THROW(CER_NO_DATA);

        ox = ix;

}

Über Skript zugängliche Funktionen

  1. Klicken Sie auf die Schaltfläche Zurück zum Dialog im Code Builder.
  2. Speichern Sie im X-Funktion Builder Ihre Änderung. Image:Button_Save_Project.png
  3. Öffnen Sie durch Klicken die X-Funktion in der Baumansicht. Image:TreeView.png

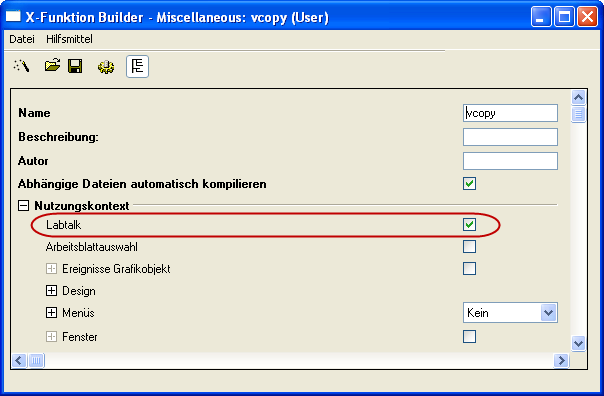

  4. Öffnen Sie den Zweig Nutzungskontext. Stellen Sie sicher, dass das Kontrollkästchen Labtalk aktiviert ist.
    Image:Vcopy lt.png
  5. Speichern Sie die X-Funktion und schließen Sie das Dialogfeld X-Funktion.
  6. Füllen Sie Spalte(A) des aktiven Arbeitsblatts mit Zeilennummern.
  7. Geben Sie folgendes Skript im Befehlsfenster ein. Spalte(A) wird in Spalte(B) kopiert.
    vcopy col(a) col(b)

Dialogmodus der X-Funktion

  1. Öffnen Sie das Dialogfeld X-Funktion und öffnen Sie VCOPY.OXF in der Baumansicht.
  2. Öffnen Sie den Zweig Nutzungskontext.

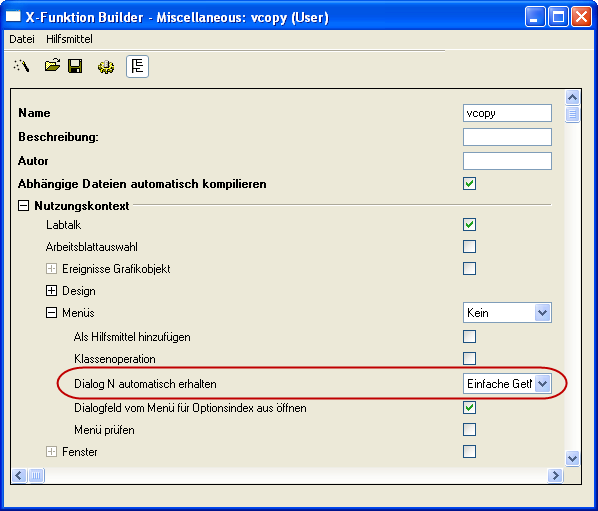

  3. Öffnen Sie den Zweig Menüs, stellen Sie sicher, dass Einfache GetNBox aus dem Listenfeld Dialog N automatisch erhalten ausgewählt ist.
    Image:Vcopy smpdlg.png
  4. Speichern Sie die X-Funktion und schließen Sie das Dialogfeld X-Funktion.
  5. Geben Sie das folgende Skript im Befehlsfenster ein. Der Dialog von VCOPY.OXF wird geöffnet
    vcopy -d
    Image:Vcopy dlg.png
