分析のためにデータベースからデータをインポートする

目次

  1. 1 概要
  2. 2 学習する項目
  3. 3 手順
    1. 3.1 データベースからデータをインポートする
    2. 3.2 データフィルタと統計
    3. 3.3 レーダーチャート

概要

このチュートリアルで使用するデータベースはMicrosoft Azure上に設定されています。

このチュートリアルでは、SQLエディタを使用してデータベースから Origin ワークシートにデータをインポートする方法を示します。次に、フィルタ、統計など、データに対していくつかの操作を実行して、グラフ作成に必要なデータを取得します。


手順はOrigin 2023bに基づいています。

学習する項目

このチュートリアルでは、以下の項目について解説します。

手順

データベースからデータをインポートする

  1. 新しいプロジェクトを開始します。メニューからデータ：データベースに接続：新規作成...をクリックするか、データベースアクセスツールバーのSQLエディタを開くボタンをクリックします。
    ImportDataDatabase 1.png
  2. 接続文字列ラジオボタンを選択してOKをクリックします。下記の接続文字列を貼り付けます。
    Driver={SQL Server}; Server=olab.DATABASE.windows.net; Port=1433;
DATABASE=sample1; Uid=Olabts; Pwd=Origin@2024;

    ODBC Drive 18 for SQL Serverを使用している場合は、

    Driver={ODBC Driver 18 FOR SQL Server}; Server=olab.DATABASE.windows.net; Port=1433;
DATABASE=sample1; Uid=Olabts; Pwd=Origin@2024;;
  3. テストボタンをクリックして、接続が成功したことを確認します。問題なければ、OKをクリックしてデータベースにアクセスします。

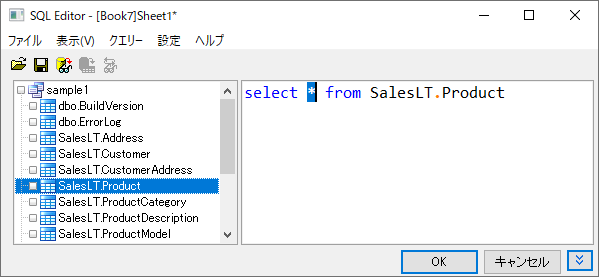

  4. 左側のパネルで、SalesLT.Productノードをダブルクリックします。 右側のパネルにselect * from SalesLT.Productと表示されます。
    5. ImportDB for Analysis SQL.png
  5. 結果データをプレビューボタンButton db Preview Import.pngをクリックして下のパネルでデータを参照します。

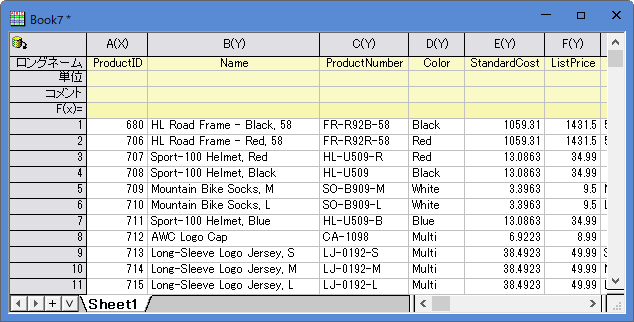

  6. OKボタンをクリックすると、アクティブなワークシートにデータがインポートされます。
    ImportDB for Analysis book1.png

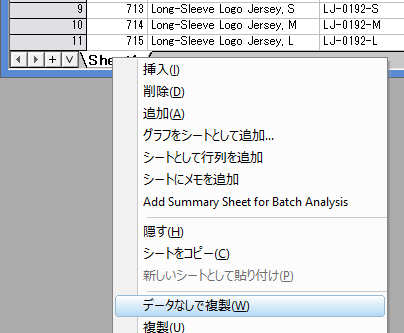

  7. 同じデータベースから別のSQLクエリに基づいてデータを新しいシートにインポートするには、シートタブを右クリックし、データなしで複製を選択します。
    ImportDB for Analysis Dup no data.png
  8. Sheet2で、DBConnector.pngをクリックしてSQLエディタを選択します。
  9. メニューからクエリ―：LabTalk...を選択してLabTalkサポート設定ダイアログを開きます。LabTalk置換(%,$)をするのチェックボックスを付けて、以下のスクリプトをテキストボックスに入力します。
    int cate=1;

    ダイアログは次のようになります。

    ImportDB for Analysis LT substitution.png
  10. OK をクリックして、SQLエディタに戻ります。そして下記のSQLスクリプトを右側上のパネルに貼り付けます。このSQLは、データベースの2つの列を照会します。1つは製品のカテゴリ名で、もう1つは親カテゴリ1の各カテゴリのLineTotalforの合計です。
    SELECT SalesLT.ProductCategory.Name, SUM(SALEANDPRODUCT.LineTotal) AS LineTotal
FROM
    (SELECT SALEINFO.LineTotal, PRODUCTINFO.ProductCategoryID
    FROM
        (SELECT SalesLT.SalesOrderHeader.OrderDate, SalesLT.SalesOrderDetail.LineTotal, SalesLT.SalesOrderDetail.ProductID
        FROM SalesLT.SalesOrderHeader
        INNER JOIN SalesLT.SalesOrderDetail
        ON SalesLT.SalesOrderHeader.SalesOrderID=SalesLT.SalesOrderDetail.SalesOrderID) AS SALEINFO
    INNER JOIN
        (SELECT SalesLT.Product.ProductID, SalesLT.Product.ProductCategoryID
        FROM SalesLT.Product) AS PRODUCTINFO
        ON SALEINFO.ProductID=PRODUCTINFO.ProductID) AS SALEANDPRODUCT
INNER JOIN SalesLT.ProductCategory
ON SALEANDPRODUCT.ProductCategoryID=SalesLT.ProductCategory.ProductCategoryID
WHERE SalesLT.ProductCategory.ParentProductCategoryID = $(cate)
GROUP BY SalesLT.ProductCategory.Name
ORDER BY LineTotal

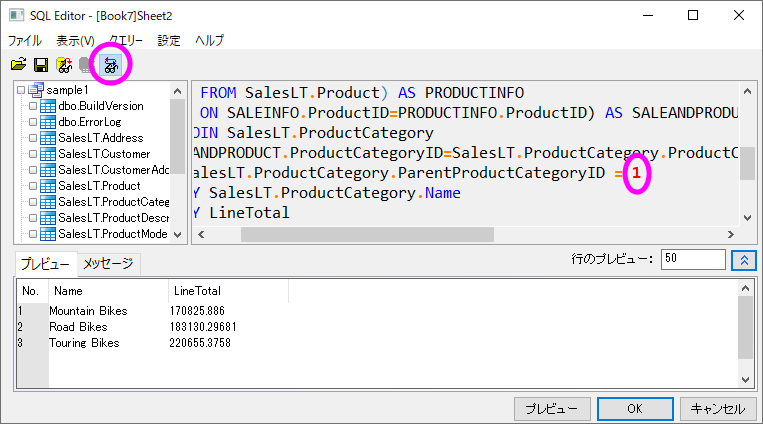

  11. Button db Preview LabTalk Substitute.pngボタンをクリックして、置換された変数を含むSQLクエリスクリプトを表示します。結果データをプレビューボタンButton db Preview Import.pngをクリックして下のパネルでデータを参照します。
    ImportDB for Analysis LT preview.png
  12. ダイアログを閉じる前に、メニューからファイル：接続とクエリ―を新規に保存...を選択します。LineTotal_by_parentCategory.ODQという名前で保存します。
  13. OKボタンをクリックします。クエリ結果がSheet2に表示されます。
    ImportDB for Analysis total by cate.png

    14. データフィルタと統計

    1. SUM(), INNER JION, GROUP BYとは別の方法で統計情報を取得します。最初に単純なクエリを実行して、興味のある列をインポートします。その後Originのフィルタや統計などを使って、目的の結果やグラフを得ます。
    2. 新しいワークブックを作成します。ここではBook2とします。
    3. メニューからデータ：データベースに接続をクリックしてLineTotal_by_parentCategory.ODQを選択します。
    4. 右側パネルの内容を下記のクエリで置き換えます。これは内部のみで複数のテーブルを結合し、Category Name、ParentCategoryID、LineTotalの3つの列をクエリします。
      SELECT SalesLT.ProductCategory.Name ,SalesLT.ProductCategory.ParentProductCategoryID, SalesLT.SalesOrderDetail.LineTotal
FROM SalesLT.SalesOrderDetail
INNER JOIN  SalesLT.Product
ON SalesLT.SalesOrderDetail.productID = SalesLT.Product.ProductID
INNER JOIN SalesLT.ProductCategory
ON SalesLT.Product.ProductCategoryID = SalesLT.ProductCategory.ProductCategoryID
ORDER BY SalesLT.ProductCategory.ProductCategoryID

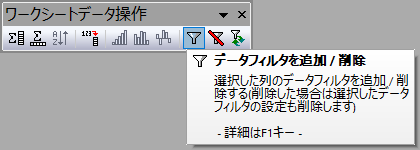

    5. 列B（ロングネームはParentProductCategoryID）を選択し、ワークシートデータ操作ツールバーのデータフィルターを追加/削除ボタンをクリックします。
      ImportDataDatabase 9.png

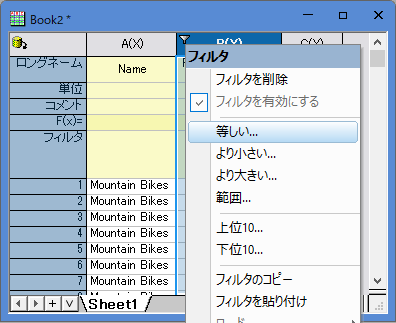

    6. 列ヘッダの左上ににフィルタアイコンが追加されます。アイコンをクリックして等しい...をコンテキストメニューから選択します。
      ImportDB for Analysis filterContext.png
    7. ダイアログが開きます。値をデフォルトの1のままにしてOKボタンをクリックします。
      ImportDB for Analysis equals1.png
    8. 列C (LineTotal)を選択し、メニューから統計：記述統計：列の統計を選択して列の統計ダイアログを開きます。

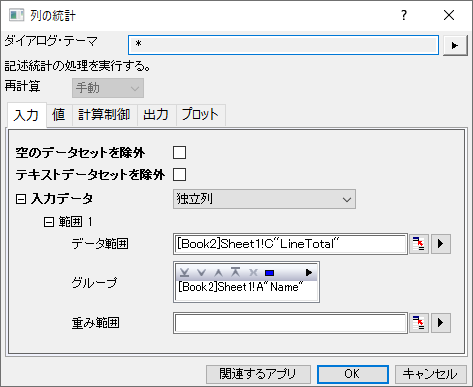

    9. ダイアログで、グループを列Aに設定します。右向き三角のボタンをクリックして右側のリストから列Aを選択できます。
      ImportDB for Analysis stats db 1.png
    10. プロットタブを開いてボックスチャートをチェックします。
      ImportDB for Analysis stats db 2.png

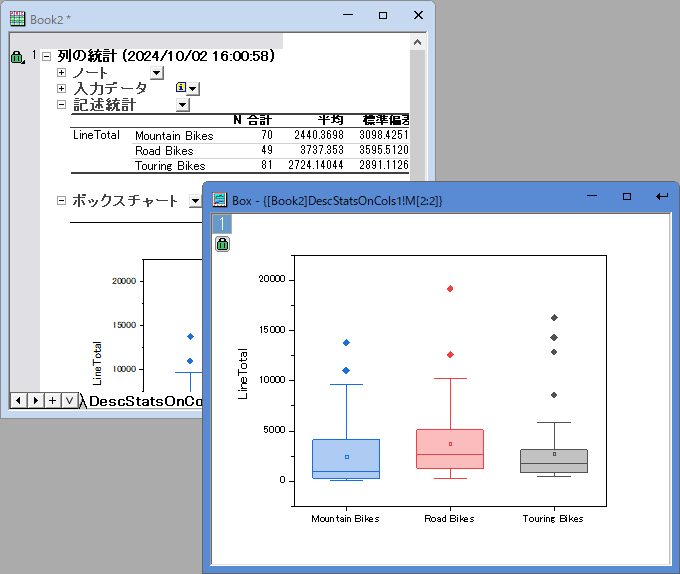

    11. OKボタンをクリックすると、結果が表示されます。
      ImportDB for Analysis stats box.png
    12. フィルタ条件の変更や、更新された統計情報の取得は非常に簡単です。Sheet1に戻ります。=1をダブルクリックして=2に変更します。

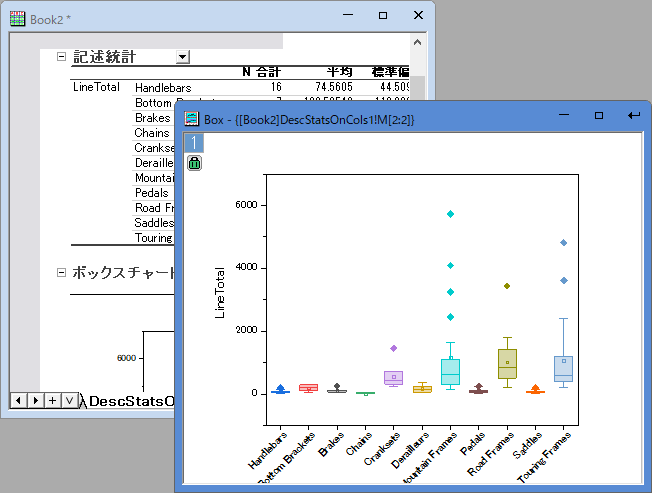

    13. DescStatsOnCol1シートを開きます。再計算アイコンが黄色に変わり、入力データが変更されたことを示します。これをクリックして再計算を選択します。これで、parentCategoryID=2のすべての製品のLineTotalが表示されます。
      ImportDB for Analysis stats box cate2.png

      再計算アイコンをクリックして、再計算モードを自動に設定します。これにより、元のデータが変更されたり、フィルタが変更されたりすると、統計解析結果は自動的に更新されます。

    レーダーチャート

    1. 列の統計ツールはフラットな結果シートも生成し、これを使ってさらなる分析やグラフ化を行うことができます。
    2. DescStatsQuantities1シートを開きます。

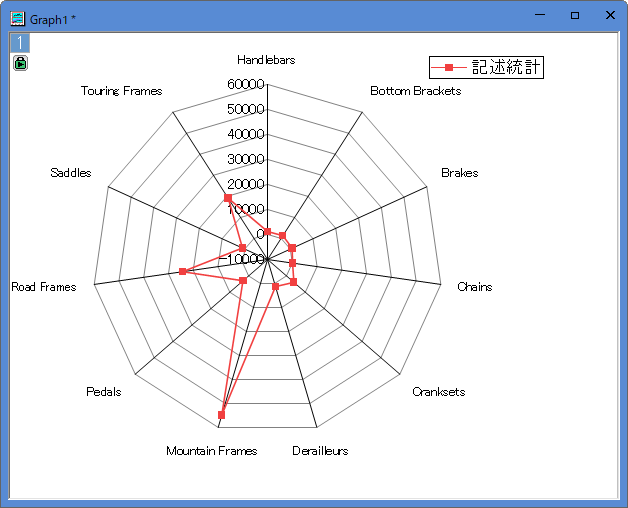

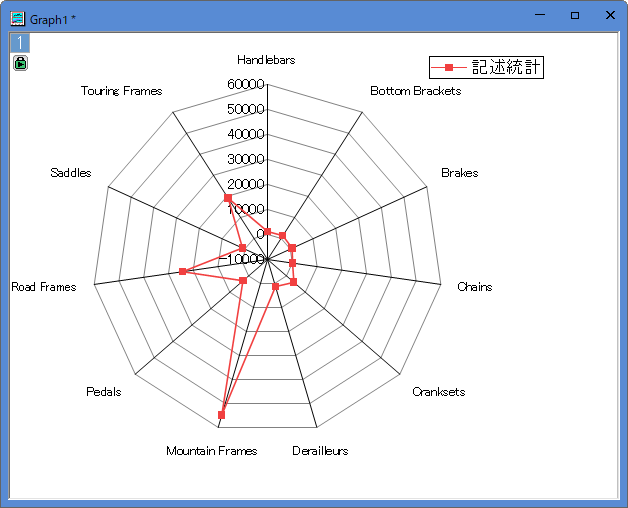

    3. 列F（合計）を選択し、メニューから作図：プロット：特殊グラフ：レーダーを選択してレーダーチャートを作成します。
      ImportDB for Analysis radar.png

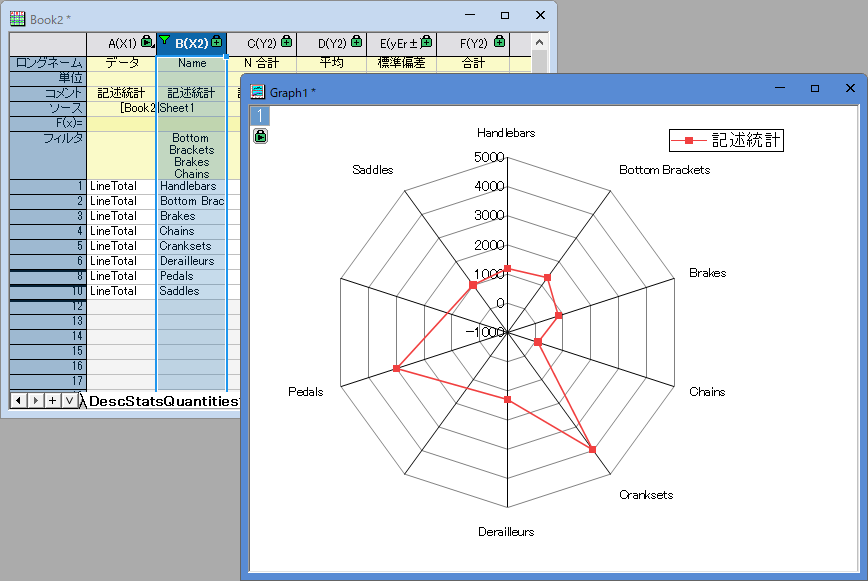

    4. DescStatsQuantities1シートに戻り、列B (Name) にフィルタを追加し、Mountain Frames、Road Frames、Touring Framesを除外します。軸を再スケールして、LineTotal値の合計が小さい製品の詳細を表示します。
      ImportDB for Analysis radar2.png
