組み込み関数の派生パラメータを修正する

目次

概要

派生パラメータは、フィットパラメータを使って計算される追加のパラメータです。組み込み関数またはユーザ定義関数に対して自分自身の派生パラメータを定義することができます。
定義した派生パラメータはフィッティングの過程では使用されず、フィッティングセッションの最後で算出されます。


学習する項目

派生パラメータを追加する

    組込のガウス関数は、次の式でピーク部分をフィットします。 y=y_0+\frac A{w\sqrt{\pi/2}}e^{-2\frac{(x-x_c)^2}{w^2}}
    このとき、次式で計算できるピークの高さを調べるものとします。 h=\frac A{w\sqrt{\pi/2}}

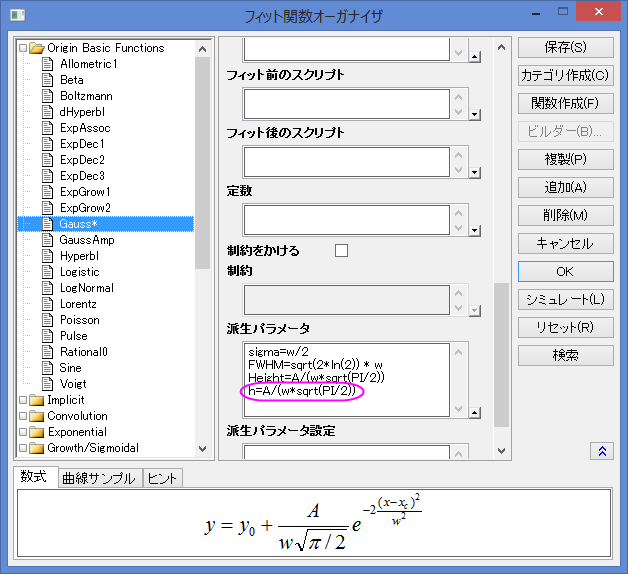

  1. メニューからツール：フィット関数オーガナイザを選択します。ダイアログの左側パネルでOrigin Basic Funcions: Gaussを選択します。
  2. 派生パラメータのセクションで次の式を入力します。h=A/(w*sqrt(PI/2))

    Add Derived Para 01a.png

    Note:
    • 各派生パラメータは別々の行で定義する必要があります。
    • 派生パラメータは、他の派生パラメータから計算できません。
  3. 保存をクリックしてからOKボタンをクリックします。
  4. 新しいワークブックを用意します。ヘルプ: フォルダを開く: サンプルフォルダを選択して、サンプルフォルダを開きます。このフォルダ内のCurve FittingサブフォルダにあるGaussian.dat ファイルを探します。空のワークシートにファイルをドラッグアンドドロップしてインポートします。

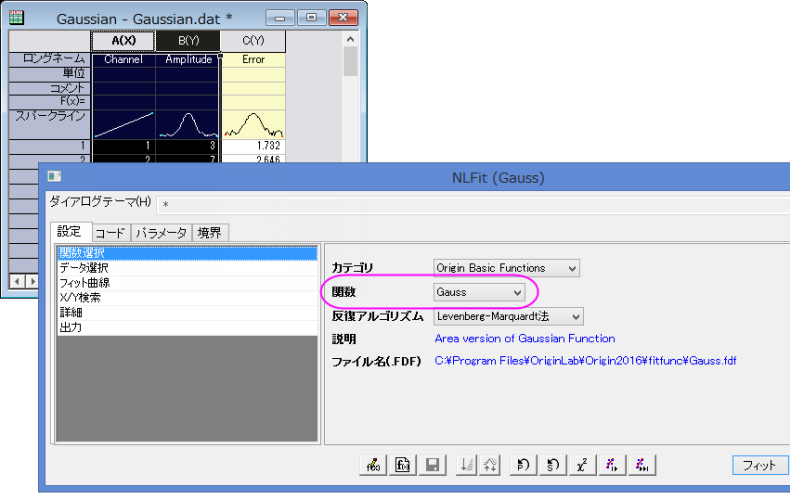

  5. A、B列を選択しメニューから解析：フィット：非線形曲線フィットを選択して、NL Fitダイアログを開き、関数ドロップダウンリストからGaussを選択します。

    Add Derived Para 04a.png

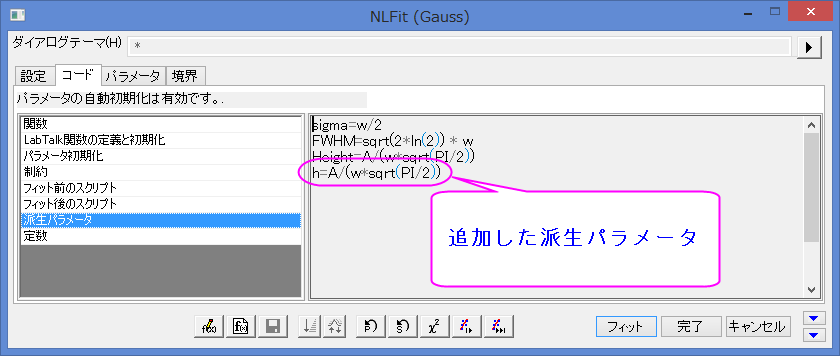

  6. コードタブを開いて左側のパネルにある派生パラメータをクリックします。派生パラメータが右側のパネルにリストされます。

    Add Derived Para 02a.png

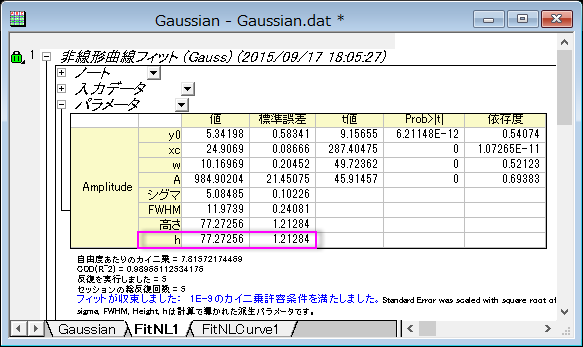

  7. フィットボタンをクリックし、レポートシートを生成します。フィッティングののち、Originは高さを計算し、フィット結果ワークシートのパラメータ表に結果を出力します。

    Add Derived Para 03a.png
  8. 派生パラメーターの信頼区間を取得したい場合は、緑色のカギマークをクリックしてパラメータを変更を選択し、NLFitダイアログに戻ります。設定タブの詳細で、右パネルの値ブランチを広げ、フィットパラメータ欄のLCLとUCLのチェックボックスにチェックを入れます。フィットボタンをクリックして再計算します。

    Derive LCL.png

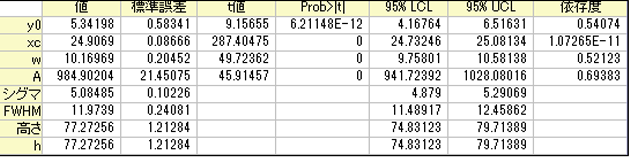

  9. 次のように、信頼区間の95% LCLと95% UCLがパラメーター、派生パラメーターの両方に対して計算されます。

    Derive LCL1.png

派生パラメータを削除

結果シートから派生パラメータを削除することも可能です。上述のチュートリアルの操作に続けて、以下の操作を行います。

  1. メニューからツール：フィット関数オーガナイザを選択して再度ダイアログを開きます。ダイアログの左側パネルでOrigin Basic Functions: Gaussを選択します。

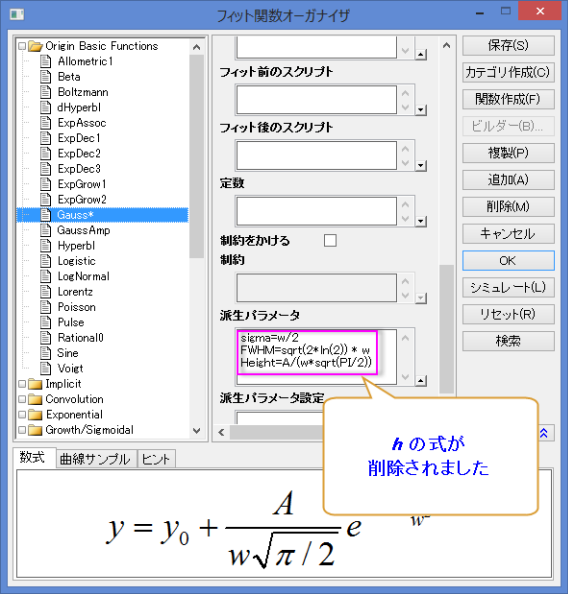

  2. 派生パラメータのセクションで次の式、h=A/(w*sqrt(PI/2)) を削除します。

    Add Derived Para 05a.png
  3. 保存ボタンが有効になるまで、1、2秒時間がかかります。保存ボタンをクリックしてから、OKボタンを押してダイアログを閉じます。

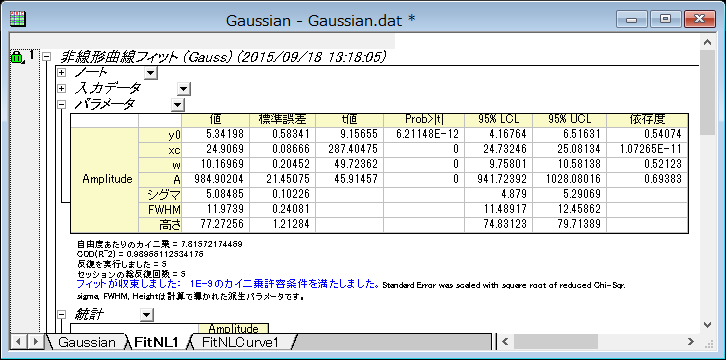

  4. 結果シートFitNL1 の左上にある緑の鍵のアイコンをクリックし、パラメータを変更を選択し、開いたNLFit (Gauss) ダイアログで、フィットボタンを再度クリックします。結果表から派生パラメータhが削除されます。

    Add Derived Para 06a.png
