デジタイザの使い方

目次

  1. 1 概要
  2. 2 学習する項目
  3. 3 ステップ
    1. 3.1 データポイントのキャプチャ
    2. 3.2 追加したポイントの移動と削除

概要

デジタイザは、グラフの画像からデータを取得するのに役立ちます。Originにグラフの画像ファイルをインポートし、データポイントを1つずつ数値化することが可能です。


学習する項目

ステップ

3.1 データポイントのキャプチャ

  1. メインメニューからツール：デジタイザを選択し、デジタイザダイアログを開きます。

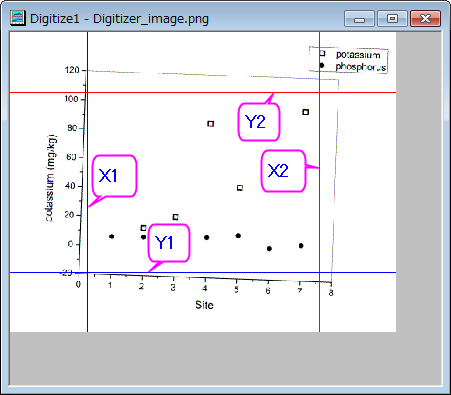

  2. ダイアログのツールバーよりインポートDigitizer Import button.pngボタンをクリックして、<Origin インストールフォルダ>\Samples\Import and Export\にあるDigitizer_image.png を選択します。画像がインポートされます。片方が赤色で片方が青色のXY軸が2組表示されます。
    Digitizer 01.png

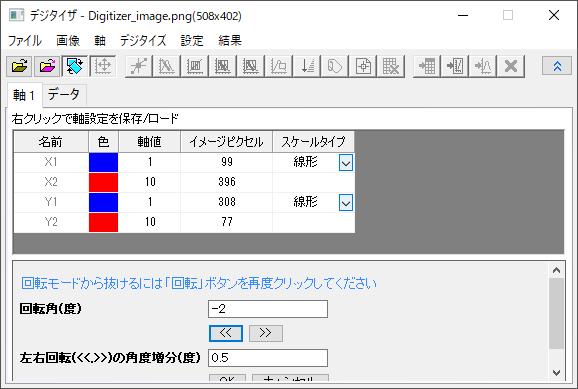

  3. イメージの回転Rotate Image button.pngボタンをクリックし、さらにRotate Image button.pngボタンをクリックして、反時計回りに少し回転させます。回転増分は、左右回転(<<, >>)の角度増分(度)編集ボックスで指定します。

    Digitizer 09.png

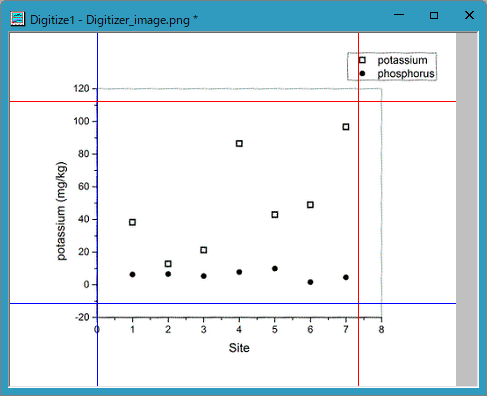

    グラフイメージの傾きがなくなり、軸ラインと平行になったら、もう一度イメージの回転ボタンRotate Image button.pngをクリックすると、回転モードが終了します。

    Digitizer 02.png

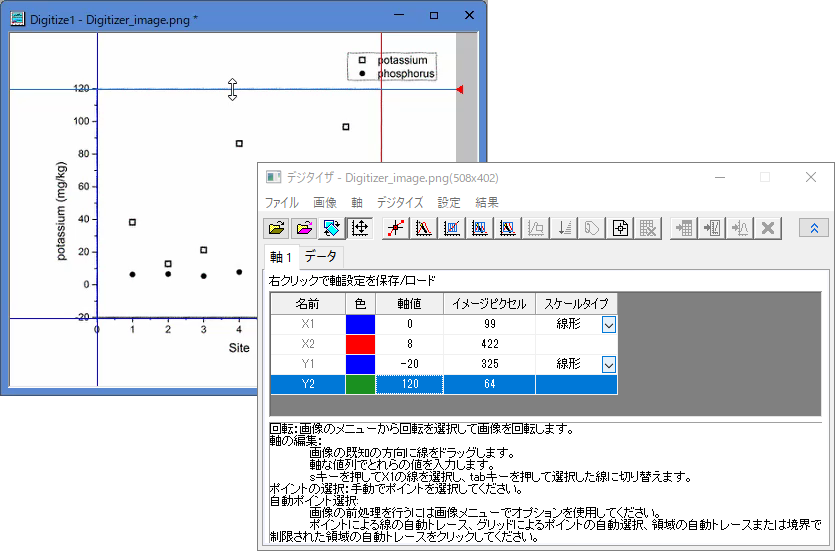

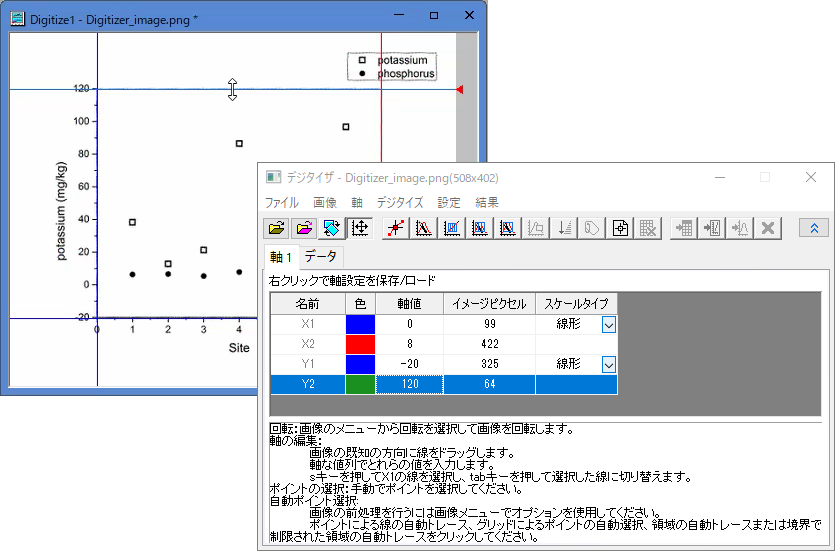

  4. ダイアログの軸の編集Edit Axes button.pngボタンをクリックします。マウスを使用し、各軸の最小値と最大値を読み取れるように、2組の軸ラインをドラッグして移動します。1つのラインが選択されているとき、ダイアログの対応する行も選択されます。軸値の列に適切な座標値(0, 8, -20, 120) を入力します。

    Digitizer 03.png

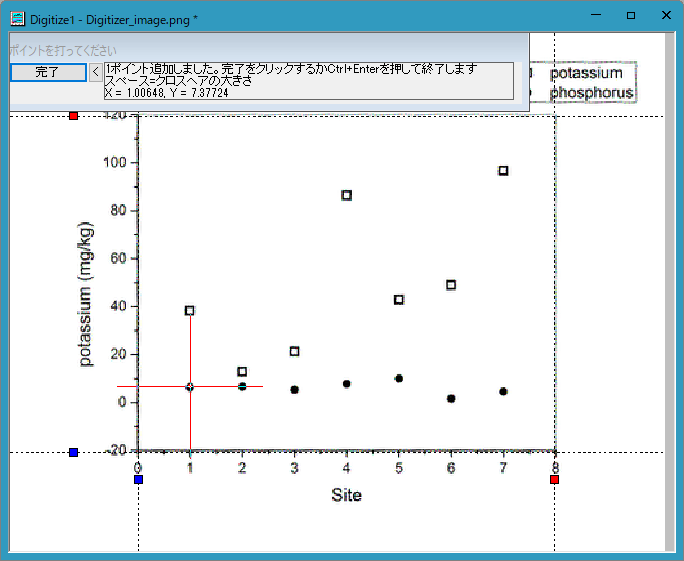

  5. 軸を設定したら、手動でポイントを選択Pick New Points button.pngボタンをクリックします。カーソルAccross cursor.pngをphosphorus（塗りつぶされたシンボル）上に移動して、それぞれの点を順番にダブルクリック（またはシングルクリックとEnterキー）して確定します。GetPointsダイアログは座標値を表示し、データ表示ウィンドウは画像のピクセルを表示します。

    Digitizer 04.png

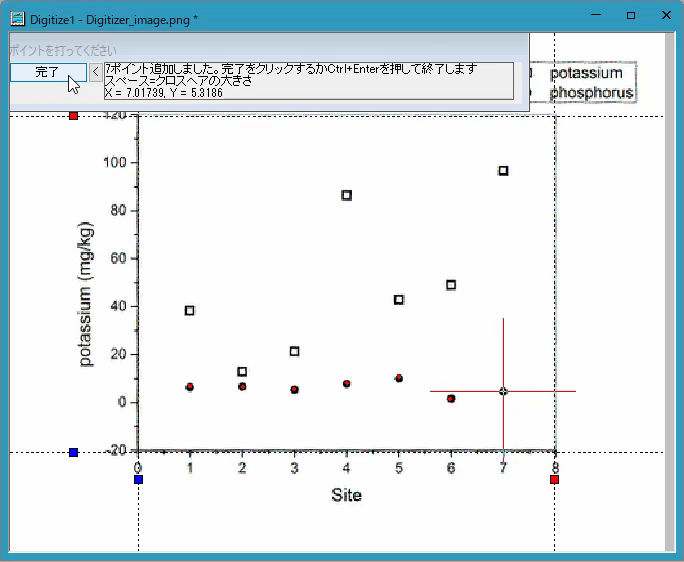

  6. 全てのシンボルを追加できたら、完了をクリックします。
    Digitizer 05.png
  7. データに行くGo to Data button.pngボタンをクリックすると取得したデータ座標が入力されたワークシートが開きます。

    Digitizer 06.png
  8. イメージに行くGo to Image button.pngボタンをクリックすると元の画像に戻ります。新しい線Start New Data button.pngボタンをクリックして、次のデータ（potassium：塗りつぶされていないシンボル）を取得します。取得したデータ座標が入力されたワークシートには新しく2行追加されています。
  9. 手動でポイントを選択Pick New Points button.pngボタンボタンをクリックして、塗りつぶされていないシンボルを手順5、6のように選択します。
  10. データに行くGo to Data button.pngボタンをクリックするとワークシートに2種類のデータセットが表示されているのがわかります。

    Digitizer 07.png
  11. イメージに行くGo to Image button.pngボタンをクリックします。インポートした画像ファイルに移動します。グラフに行くGo to Graph button.pngボタンをクリックすると、新しくグラフウィンドウが開き、取得したデータ座標のグラフを表示します。

    Digitizer 08.png
  12. デジタイザダイアログを閉じると、デジタイザDigitizer button.png ボタンが画像上に表示されます。このボタンをクリックすると、デジタイザダイアログを再度開けます。


追加したポイントの移動と削除

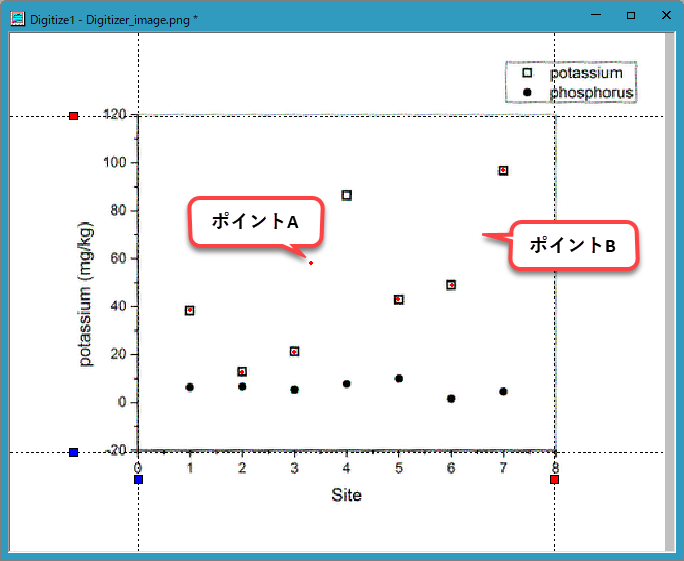

    上記のセクションでは、画像から簡単にデータを取得できました。しかし、下図のポイントAやBのように、選択したポイントの位置が誤っていたり、余分に選択してしまった場合、それらを削除することができます。
    Digitizer 10.png

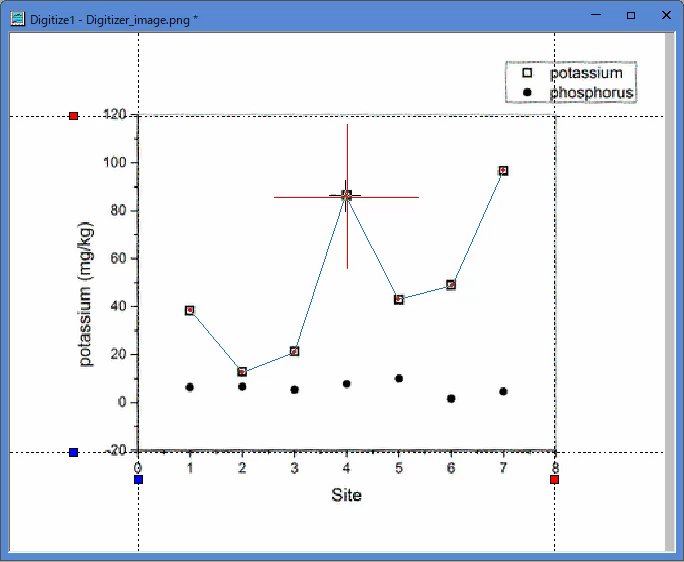

  1. ポイントAの位置を修正するには、ポイントをクリックしドラッグして、正しい位置にします。または、ポイントを選択してキーボードの矢印キーを使っても修正できます。
    Digitizer 11.png
  2. ポイントBを削除するには、ポイントをクリックし右クリックして、コンテキストメニューから削除を選択します。または、ポイントを選択してキーボードのDeleteキーを使っても修正できます。
