Differenz zwischen den Daten mit dem Datencursor zeigen

Zusammenfassung

In Origin wird das Hilfsmittel Cursor verwendet, um den X- und Y-Abstand zwischen zwei Punkten zu messen. Sie können Cursorobjekte auf der gleichen oder unterschiedlichen Kurven platzieren. Verwenden Sie das Fenster Dateninfo, um die relativen Positionen der Cursor zueinander anzuzeigen.

Origin-Version mind. erforderlich: Origin 2019

Es gibt auch das Hilfsmittel Distanzanmerkung zum Hinzufügen und Beschriften eines Doppelpfeils zwischen zwei Punkten auf dem Diagramm.

Was Sie lernen werden

Dieses Tutorial zeigt Ihnen, wie Sie:

Schritte

  1. Öffnen Sie ein neues Arbeitsblatt.
  2. Wählen Sie Datei: Import: Mehrere ASCII im Menü. Navigieren Sie zum Ordner \Samples\Spectroscopy\Chromatography und wählen Sie GPC Single Channel Chromatogram 1.dat und GPC Single Channel Chromatogram 3.dat. Klicken Sie auf Hinzufügen, stellen Sie sicher, dass das Kontrollkästchen Optionendialog zeigen aktiviert ist, und klicken Sie dann auf OK. Dadurch öffnet sich der Dialog ImpASC. Setzen Sie in diesem Dialog den Importmodus für mehrere Dateien auf Neue Spalten öffnen, aktivieren Sie Dateiname an die Spaltenkommentare anhängen und deaktivieren Sie Pfad beim Anhängen von Dateinamen einbeziehen im Zweig Worksheet und Arbeitsmappe (neu) benennen. Klicken Sie auf OK, um diese zwei Dateien in ein Arbeitsblatt zu importieren.
    Use Data Cursor to Show the Difference between the Data 01.png
  3. Markieren Sie alle Spalten und klicken Sie mit der rechten Maustaste auf sie, um Setzen als: XY XY im Kontextmenü auszuwählen. Wählen Sie Zeichnen: Linie: Liniendiagramm, wenn alle Spalten markiert sind.
    Use Data Cursor to Show the Difference between the Data 02.png
  4. Klicken Sie auf und halten Sie die Schaltfläche Datenkoordinaten gedrückt und wählen Sie Datencursor in der Liste aus.
    Use Data Cursor to Show the Difference between the Data 03.png
  5. Das Fenster Dateninfo wird geöffnet.
    Use Data Cursor to Show the Difference between the Data 04.png
  6. Klicken Sie mit der rechten Maustaste auf das Fenster Dateninfo und wählen Sie im Kontextmenü Einstellungen. Der Dialog Einstellungen des Dateninfoberichts wird geöffnet.
  7. Klicken Sie dreimal auf die Schaltfläche Spalte hinzufügen, um insgesamt drei Spalten zur Tabelle Vorschau hinzuzufügen.

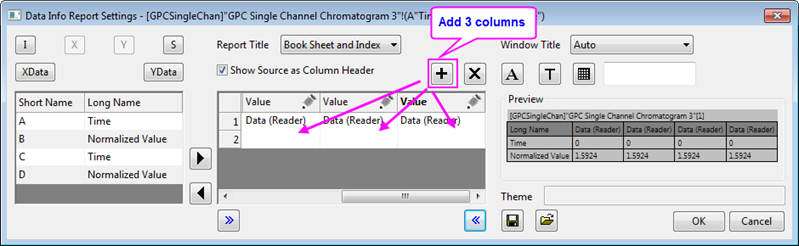

    Use Data Cursor to Show the Difference between the Data 05.png
  8. Klicken Sie auf das Stiftsymbol Button edit pencil.png oberhalb der ersten hinzugefügten Spalte und ändern Sie Quelle in Daten (Cursor 1). Setzen Sie außerdem Spaltenbreite = 30. Klicken Sie auf OK.
  9. Klicken Sie auf das Stiftsymbol Button edit pencil.png oberhalb der zweiten hinzugefügten Spalte und ändern Sie Quelle in Daten (Cursor 2). Setzen Sie die Spaltenbreite = 30. Klicken Sie auf OK.
  10. Klicken Sie auf das Stiftsymbol Button edit pencil.png oberhalb der dritten hinzugefügten Spalte und ändern Sie Quelle in Relativ (Cursor 2 - Cursor 1). Setzen Sie die Spaltenbreite = 40. Klicken Sie auf OK.

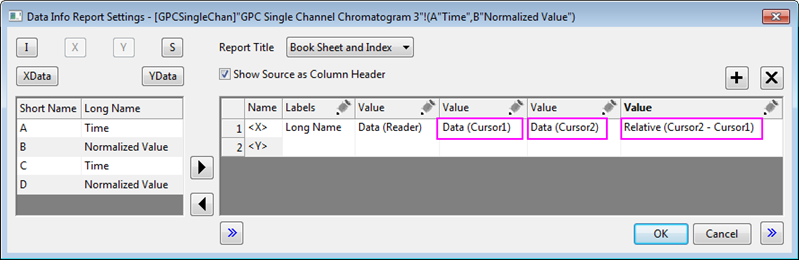

    Use Data Cursor to Show the Difference between the Data 06.png
  11. Klicken Sie auf OK, um diesen Dialog zu schließen. Das Fenster Dateninfo wird mit diesen drei neuen Spalten angezeigt.
    Use Data Cursor to Show the Difference between the Data 08.png
  1. Klicken Sie doppelt auf einen Datenpunkt in dem Diagramm, um den ersten Cursor hinzuzufügen. Wählen Sie erneut die Schaltfläche Datencursor und fügen Sie einen weiteren Cursor zu dem Diagramm hinzu, indem Sie doppelt auf den gewünschten Datenpunkt klicken.
    Use Data Cursor to Show the Difference between the Data 09.png
    Hinweis: Nachdem Sie alle Spalten im Dialog Einstellungen des Dateninfoberichts hinzugefügt haben, können Sie die Einstellungen als Design speichern, indem Sie auf die Schaltfläche Design speichern Data Cursor Button Save Theme.png klicken und eine Option im Kontextmenü wählen. Beachten Sie, dass Sie Einstellungen im Diagramm (maximale Portabilität) oder in einer Designdatei mit Namen speichern können (um sie anschließend auf ein beliebiges Diagrammfenster anzuwenden).
  2. Das Fenster Dateninfo wird mit den Werten der zwei Punkte und ihren relativen Werten aktualisiert.
    Use Data Cursor to Show the Difference between the Data 10.png
  3. Klicken Sie mit der rechten Maustaste auf das Fenster Dateninfo und wählen Sie Alle kopieren im Kontextmenü, um die Tabelle in ein Arbeitsblatt zu kopieren.
    Use Data Cursor to Show the Difference between the Data 11.png

  4. Sie können jede Arbeitsblattzeile zu einer Spaltenbeschriftungszeile im Headerbereich machen, indem Sie mit der rechten Maustaste auf die Zeile klicken und eine der Optionen Setzen als ... oder Anhängen an ... auswählen.
