概要

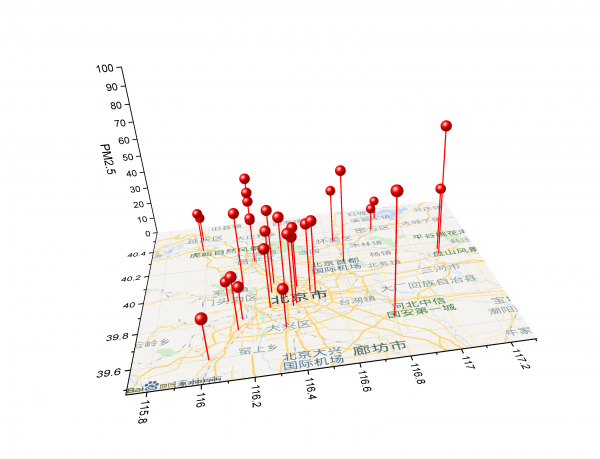

このチュートリアルは、百度地図(Baidu Map)を背景としたグラフの作成操作を説明します。 目的の背景地図が中国の境界内にある場合は、百度地図(Baidu Map)の利用をお勧めします。

学習する項目

このチュートリアルでは、以下の項目について説明します。

• アプリセンターでBaidu Map Importアプリをダウンロードします。
• アプリを使って百度地図(Baidu Map)をグラフに追加します。

ステップ

1. 新規プロジェクトを開始します。空のワークブックをアクティブにして、メニューからデータ：Webに接続を選択します。以下のURLを入力します。
   https://www.originlab.com/doc/Tutorials/Baidu-Map
   このページからtable/_1 を選択してデータをインポートします。これは、2020年11月18日正午の北京市内の観測点におけるPM2.5の観測値がデータです。
2. C列をクリックして表示されるミニツールバーでXボタンをクリックします。これで列CがX属性に設定されます。同様に操作して列EをZ属性にします。

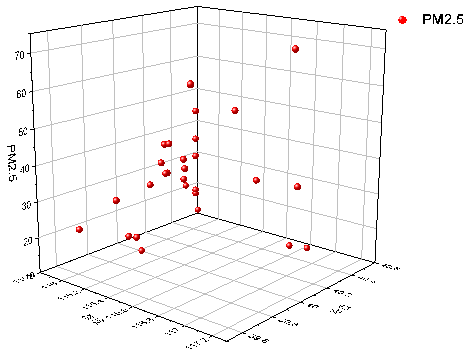

3. 列Eを選択して、作図：3D：3D散布図を選択して3D散布図を作成します。

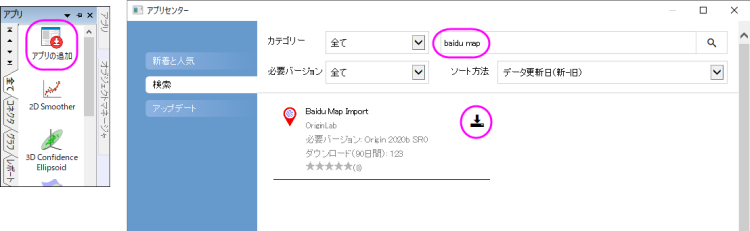

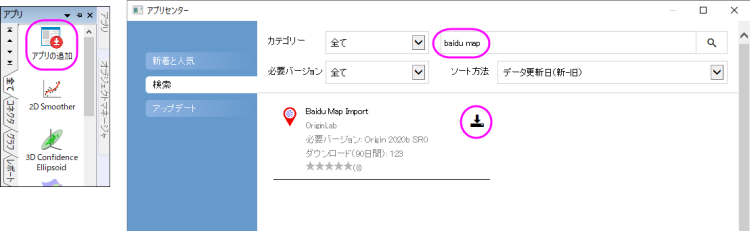

4. Originのワークスペース右側にあるアプリウィンドウのアプリの追加ボタンをクリックして、baidu mapを検索します。download アイコンをクリックしてダウンロードします。

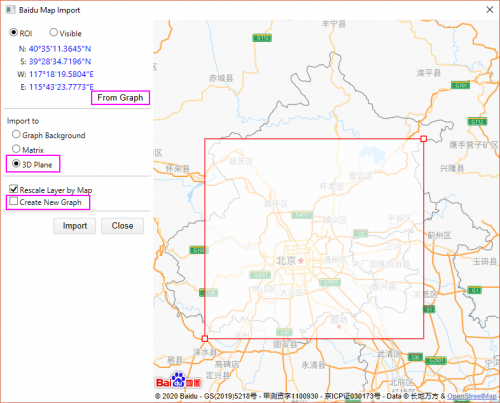

5. 3Dグラフウィンドウをアクティブにして、Baidu Map Importアプリをクリックして起動します。まず、From Graphボタンをクリックして、プレビューウィンドウですべての観測値を囲うようにROIボックスを再配置します。Map Typeを3D Planeに変更します。Create New Graphのチェックを外します。Importボタンをクリックします。これにより、アクティブグラフのXY平面の背景として百度地図(Baidu Map)が追加されます。アプリを閉じます。

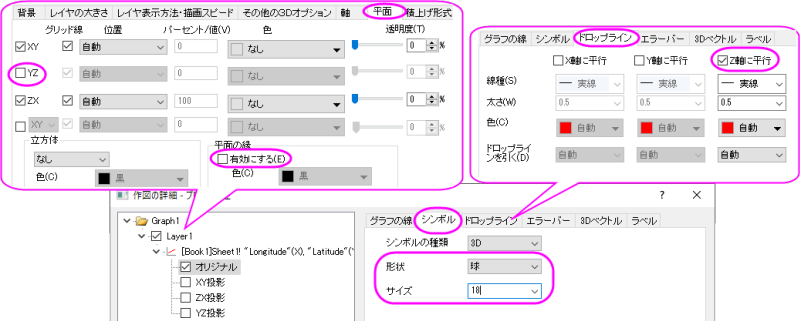

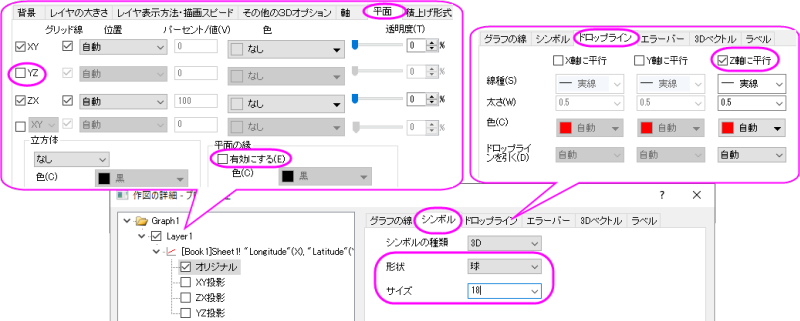

6. グラフを編集するシンボル上でダブルクリックして、作図の詳細ダイアログを開きます。
   • プロットレベル > オリジナル > ドロップラインタブで、Z軸に平行にチェックを付けてドロップラインを追加
   • プロットレベル > オリジナル > シンボルタブで、形状を球にしてサイズを18に変更
   • レイヤレベル > 平面タブで、XYのチェックを外し、平面の縁の「有効にする」のチェックを外す



7. 軸を編集します。X、Y軸タイトルを削除します。メニューからフォーマット：軸スケール：Z軸を選びます。Z軸ダイアログのスケールタブで、開始を0にし、終了を100にします。
8. 3D回転操作ツールバーを使って、グラフを回転して見やすい角度に調整します。

データ

Observation		Longitude	Latitude	PM2.5
DongSi	东四	116.23128	40.22077	42
GuanYuan	官园	116.35586	39.93239	45
Olympic Sports Center	奥体中心	116.41219	39.98538	35
Agriculture Exhibition Center	农展馆	116.46865	39.94429	39
WanLiu	万柳	116.29696	39.96706	36
Northern XiQu	北部新区	116.17035	40.04928	42
FengTai Garden	丰台花园	116.28371	39.86265	34
YunGang	云岗	116.162	39.81044	19
GuCheng	古城	116.23128	40.22077	37
FangShan	房山	116.14294	39.74788	30
DaXing	大兴	116.34159	39.72684	22
YiZhuang	亦庄	116.23128	40.22077	26
GuYi	顺义	116.65477	40.13012	54
ChangPing	昌平	116.23128	40.22077	50
MenTouGou	门头沟	116.10146	39.94048	12
PingGu	平谷	117.12141	40.14062	37
HuaiRou	怀柔	116.63177	40.316	32
MiYun	密云	116.84317	40.37625	14
YanQing	延庆	115.97503	40.45678	15
DingLing	定陵	116.23128	40.22077	27
BaDaLing	八达岭	115.9779	40.36214	24
MinYun Reservoir	密云水库	116.88429	40.47824	12
DongGao	东高村	117.11673	40.10479	73
YongLeDian	永乐店	116.79679	39.70886	66
LiuLi River	琉璃河	116.02432	39.59867	23
YongDingMenNei	永定门内	116.3993	39.87311	38
NanSanHuan	南三环	116.38432	39.85701	41
DongSiHuan	东四环	116.48972	39.91923	42
