3Y軸 Y-YYグラフ

サマリー

このチュートリアルは、左Y軸1つと右Y軸2つの3Y軸を持つグラフを作成する方法を説明します。

3Ys Y-YY tutorial 21.png

学習する項目

ステップ

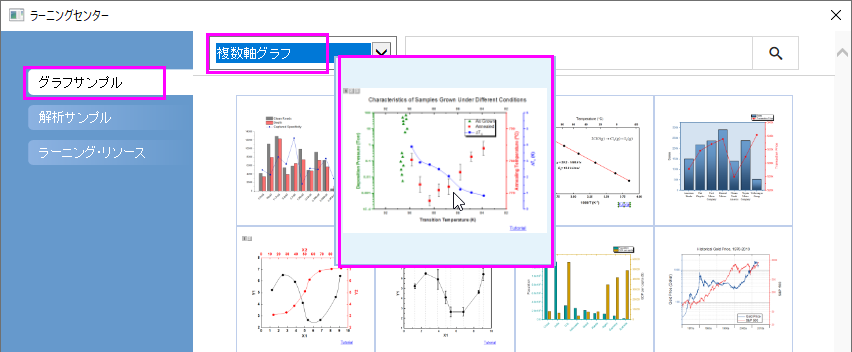

  1. ヘルプ: ラーニングセンター メニューを選択、または キーボードのF11 キーを押して、ラーニングセンターを開きます。グラフサンプルを選択し、カテゴリーのドロップダウンリストから複数軸グラフを選択します。 グラフサンプルをダブルクリックして、「Multiple Axis Graphs - 3Ys Y-YY」を開きます。
    3Ys Y-YY tutorial 0.png
    このチュートリアルは、チュートリアルデータプロジェクト<Origin EXE フォルダ>\Samples\TutorialData.opjの3Ys Y-YY フォルダと関連しています。
  2. ワークブック「Book4」の全てのデータ列を選択し、メニューから作図：複数区分/軸：３Ys Y-YYを選択して、3本のY軸があるグラフ（左Y軸1つと右Y軸2つ）を作図します。
  3. データプロットを編集します。

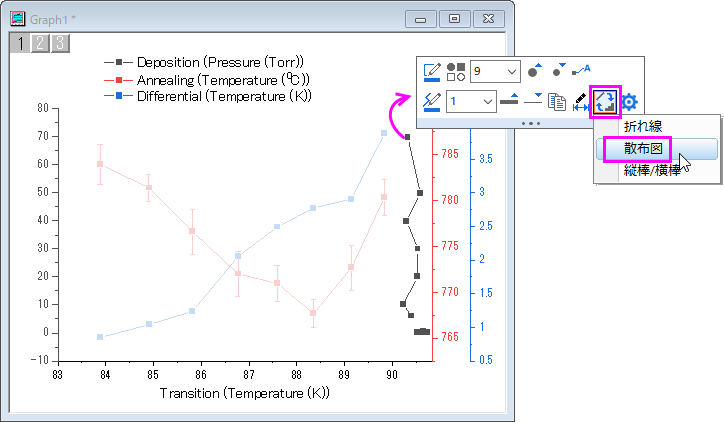

    • レイヤ1の黒いプロットをクリックし、ミニツールバーを表示させます。プロットを変更ボタンPopup Change Plot to.pngをクリックし、作図形式を散布図に設定します。
      3Ys Y-YY tutorial 2.png
    • 再びプロットをクリックし、ミニツールバーを表示させます。シンボルの境界色ボタンPopup Symbol Edge Color.pngをクリックし、シンボルの色をオリーブに、シンボルの形状ボタンPopup Plot Symbol.pngをクリックし、シンボルを三角形に変更します。
      3Ys Y-YY tutorial 2a.png

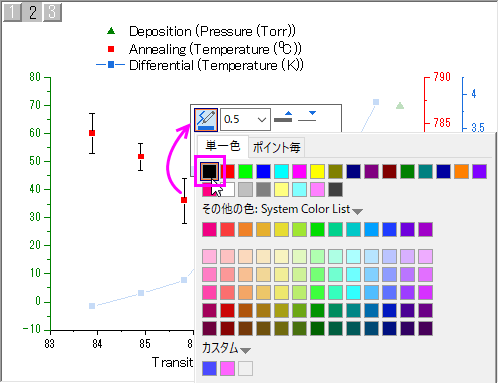

    • レイヤ2のプロット（エラーバーではなくシンボル）をクリックし、ミニツールバーを表示させます。プロットを変更ボタンPopup Change Plot to.pngをクリックし、作図形式を散布図に設定します。レイヤ2のErrプロットをクリックし、ミニツールバーを表示させます。線/境界の色ボタンをクリックし、色を黒に変更します。
      3Ys Y-YY tutorial 3.png
    • レイヤ3のプロットをクリックし、ミニツールバーを表示させます。シンボルの形状ボタンPopup Plot Symbol.pngをクリックし、シンボルを円に変更します。
  4. X軸を編集します。

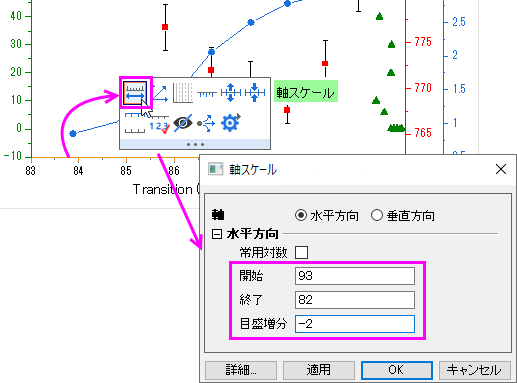

    • X軸上でクリックして、ミニツールバーを表示させます。軸スケールボタンPopup Axis Scale.pngをクリックし、軸スケールダイアログを開きます。 X軸の軸スケールを次の画像で示すように設定します。
      3Ys Y-YY tutorial 8.png
    • X軸上でクリックして、ミニツールバーを表示させます。反対側の軸を表示ボタンをクリックし、上X軸を表示します。
      3Ys Y-YY tutorial 8a.png
    • 先ほど追加した上X軸上でクリックして、ミニツールバーを表示させます。目盛ラベルを表示ボタンPopup Axis Show Tick Labels.pngをクリックし、上X軸に目盛ラベルを追加します。
  5. Y軸を編集します。

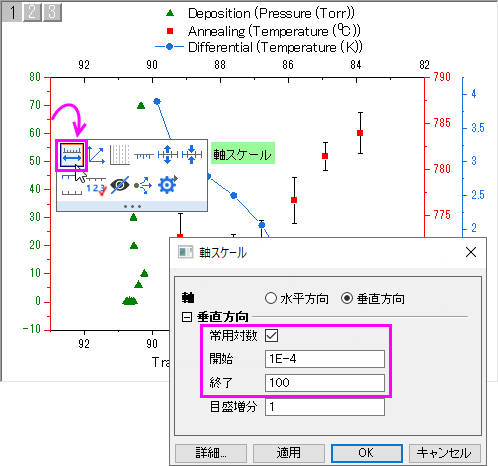

    • 緑色の左Y軸上でクリックして、ミニツールバーを表示させます。軸スケールボタンPopup Axis Scale.pngをクリックし、軸スケールダイアログを開きます。 左Y軸の軸スケールを次の画像で示すように設定します。
      3Ys Y-YY tutorial 9.png
    • 緑色の右Y軸（1本目）上でクリックして、ミニツールバーを表示させます。軸スケールボタンPopup Axis Scale.pngをクリックし、軸スケールダイアログを開きます。 開始=765、終了=795に設定し、主目盛の増分の値を10にします。
    • 青色の右Y軸（2本目）上でクリックして、ミニツールバーを表示させます。軸スケールボタンPopup Axis Scale.pngをクリックし、軸スケールダイアログを開きます。 軸スケールを0から6に設定し、主目盛の増分値を1とします。

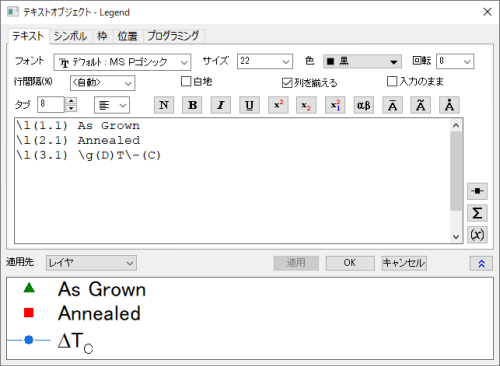

  6. グラフ上で凡例を右クリックし、ショートカットメニューからプロパティを選びます。 オブジェクトプロパティダイアログボックスを開きます。枠 タブに移動し、枠 を 影に変更します。テキストタブで以下のように設定し、OKボタンをクリックしてダイアログを閉じます。必要に応じて凡例オブジェクトの位置を変更します。
    \l(1.1) As Grown
\l(2.1) Annealed
\l(3.1) \g(D)T\-(C)
    3Ys Y-YY tutorial 18.png
  7. グラフにテキストオブジェクトを追加し、「Characteristics of Samples Grown Under Different Conditions」と入力してグラフタイトルを追加します。必要に応じて位置を変更してください。

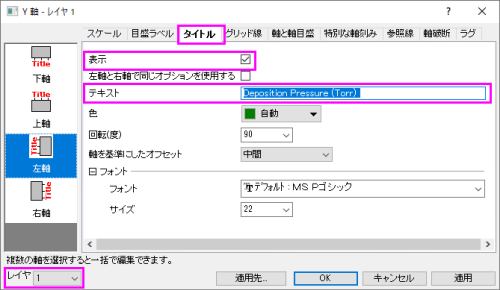

  8. 左Y軸をダブルクリックして、軸ダイアログ を開きます。タイトルタブを開きます。チェックボックスにチェックを入れ、レイヤ1のY軸(左)のタイトルを「Deposition Pressure (Torr) 」に設定します。
    3Ys Y-YY tutorial 10.png
    適用ボタンをクリックします。軸ダイアログの左下のレイヤドロップダウンリストからレイヤ2とレイヤ3を切り替え、軸のタイトルをAnnealing Temperature (\+(0)C)と\g(D)T\-(c) (K)に設定します。OKボタンをクリックして、ダイアログを閉じます。
  9. メニューのグラフ操作からレイヤにページサイズを合わせるを選択し、ページをレイヤのサイズに合わせるダイアログを開きます。デフォルト設定のままOKをクリックして、ページサイズをグラフレイヤに合わせるよう調整します。

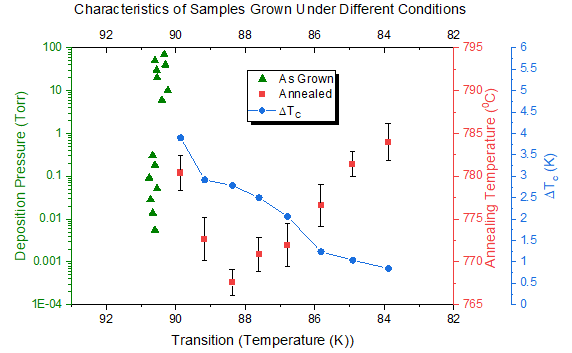

  10. グラフの右側の青い軸タイトルとY軸を選択し、ドラッグしてほかのオブジェクトと重ならないよう位置を変更します。グラフは次のようになります。
    3Ys Y-YY tutorial 21.png
