3Dベクトルグラフ

3Dベクトルグラフ

サマリー

OriginはXYZ XYZ および XYZ dXdYdZの2種類のデータ構成から3Dベクトル図を作図できます。

XYZ XYZ はベクトルの始点と終点を定義します。XYZ dXdYdZはベクトルの始点データと始点と終点のXYZ平面上への射影の長さです。

学習する項目

• XYZ dXdYdZワークシートデータから3Dベクトル図を作成する
• Customize the 3D Vector

ステップ

このチュートリアルは、チュートリアルデータプロジェクト（<Origin EXE フォルダ>\Samples\TutorialData.opj）と関連しています。
また、「ラーニングセンター」からこのグラフを呼び出すことができます。(ヘルプ: Learning Center メニューを選択、または キーボードのF11 キーを押して、グラフサンプルから、グラフサンプル：3D Symbol Bar and Wallを選択します)

1. TutorialData.opj を開き、プロジェクトエクスプローラでProject Exprorer (PE) フォルダを開きます。
2. ワークブックBook2を開きます。ワークシートの左上角を右クリックして全てのデータを選択します。

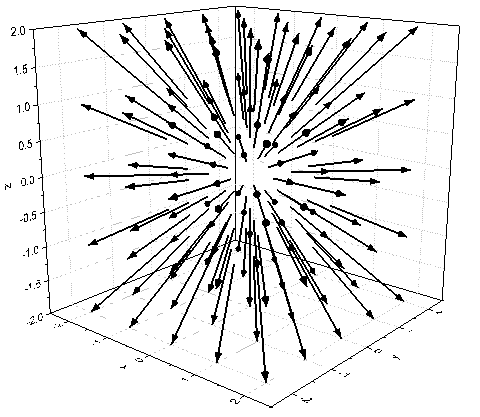

3. メニューから、作図：3D：3DベクトルXYZ dXdYdZを選択します。以上により、ビルトインのテンプレートから3Dベクトルプロットを作成します。



4. ベクトル図をダブルクリックして、作図の詳細ダイアログを開きます。ダイアログの左側にあるパネルでオリジナル ベクトルプロットが選択されていることを確認します。3D ベクトルタブを選択します。

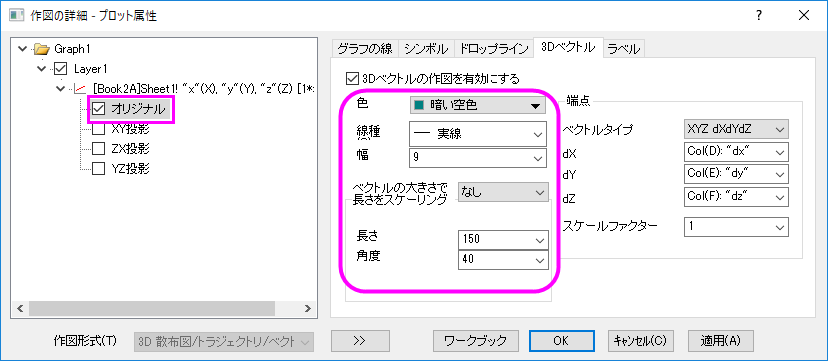

   • 作図の詳細 ダイアログボックスの 3Dベクトル タブで、次のグラフのように示したようなパラメータに設定します。色ボタンをクリックし、メニュー内から暗い空色を選択します。



   OKボタンをクリックしてこれらの設定を適用し、ダイアログを閉じます。

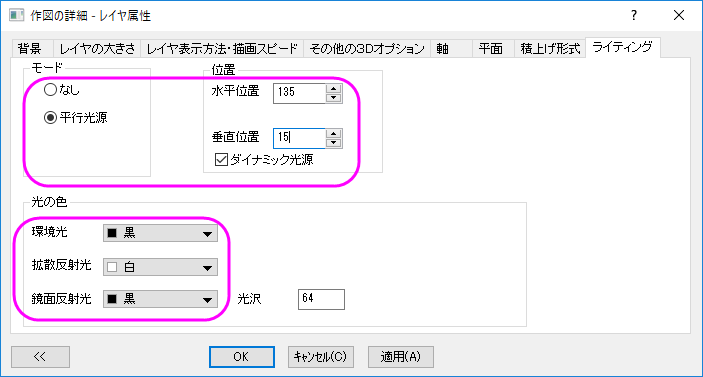

5. メインメニューでフォーマット：レイヤと操作して作図の詳細ダイアログを開き、ライティングタブで下図のように設定します。

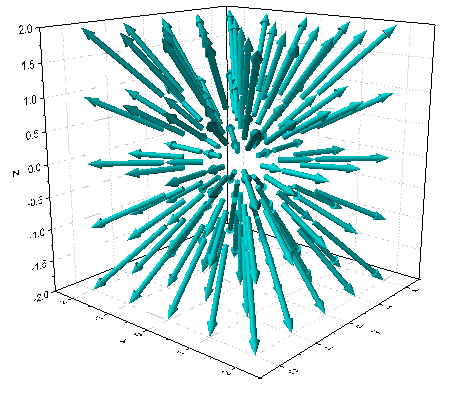

6. グラフを回転させて、見やすくなる角度に変更します。最終的なグラフはこのようになります。
