3Dグラフの基本

目次

  1. 1 サマリー
  2. 2 学習する項目
  3. 3 3D曲面図、散布図を作成
  4. 4 3D曲面図をスムージング

サマリー

Originで等高線図や、カラーマップ曲面図等の3Dグラフを作成する場合、XYZデータから直接作図することができます。

より滑らかな3D曲面図を作成したい場合は、Originのグリッディング機能を使用し、XYZデータを行列に変換してから作図することをおすすめします。

必要なOriginのバージョン: Origin 9.0 SR1以降

学習する項目

このチュートリアルでは、以下の項目について解説します。

3D曲面図、散布図を作成

  1. 「データ：ファイルに接続：Text/CSV」を選択し、Originのプログラムフォルダにある、Samples\Matrix Conversion and Gridding\XYZ Random Gaussian.datをインポートします。
  2. C列を選択し、表示されるミニツールバーのZボタンPopup Set as Z.png をクリックします。

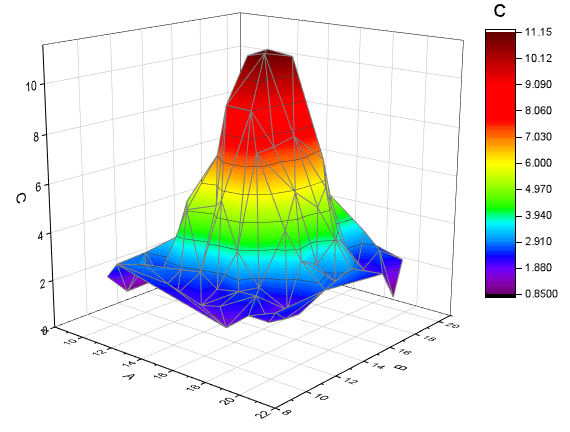

  3. 「作図」メニューの3D：3Dカラーマップ曲面を選択し、作図します（Graph1）。
    Tutorial 3D Plotting01.png
  4. グラフの左上にある、レイヤ1アイコンを右クリックして、レイヤの内容を選択してダイアログを開きます。このダイアログでは、Plot type button.pngボタンをクリックして開くメニューから、3D散布図/トランジェクトリ/ベクトルを選択します。
    Tutorial 3D Plotting02.png

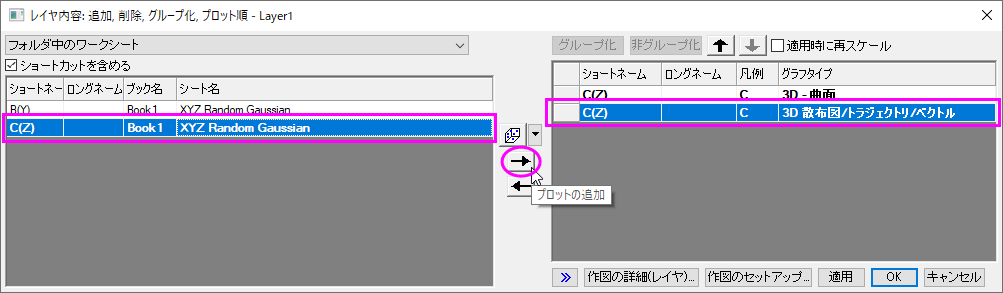

  5. 左パネルでC列を選択してプロットの追加Add plot button.pngボタンをクリックし、3D散布図をグラフに追加します。OKをクリックしてダイアログを閉じます。
    Tutorial 3D Plotting03.png

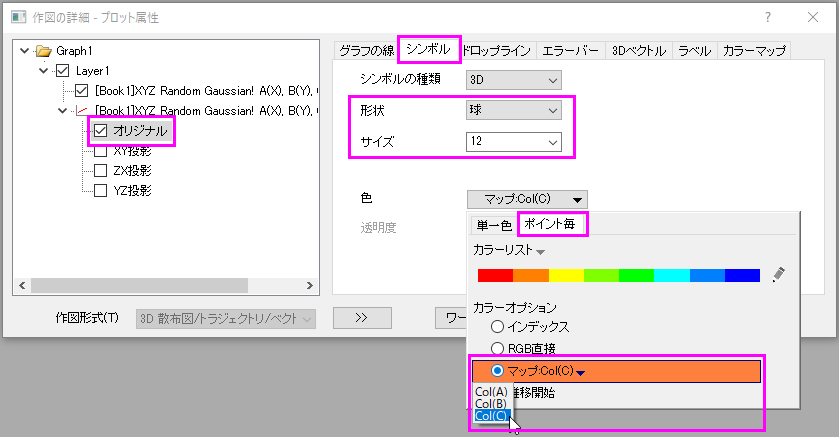

  6. Graph1の散布図上でダブルクリックし、作図の詳細ダイアログを開きます。シンボル タブにおいて、 形状を 球、 サイズを12、そして色 をマップ: Col(C)(下のように矢印マークから色選択を展開してポイント毎タブ にて設定します)。
    Tutorial 3D Plotting04.png
  7. ドロップラインタブでZ軸に平行のチェックを外します。
    Tutorial 3D Plotting05.png

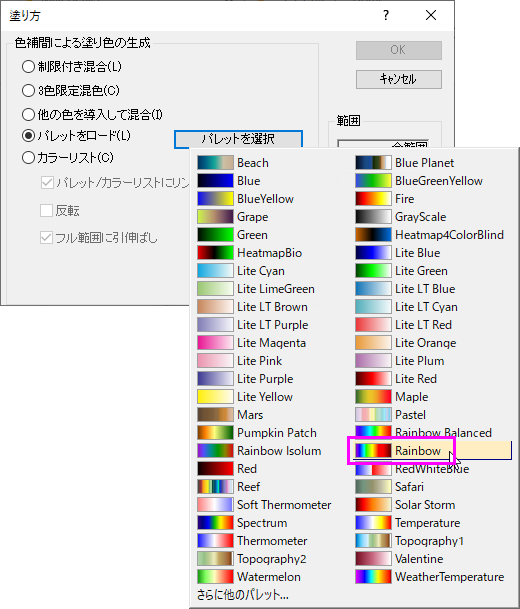

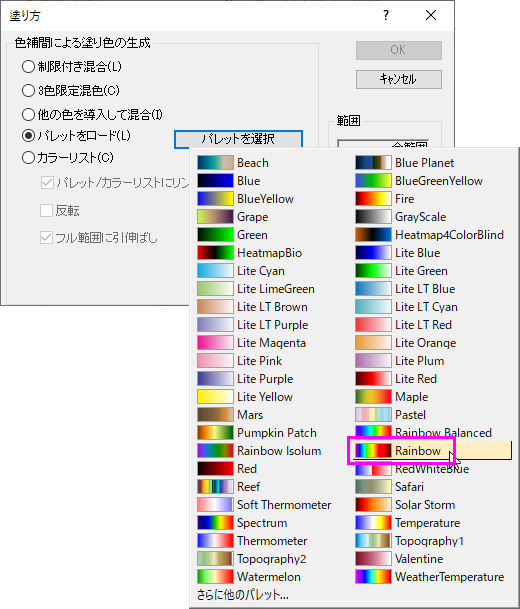

  8. カラーマップタブで、色塗りヘッダをクリックし、「塗り方」ダイアログを開きます。塗り方ダイアログで、パレットをロードを選択し、パレット選択ボタンをクリックしてリストからRainbowを選択し、OKボタンをクリックします。
    Tutorial 3D Plotting06.png

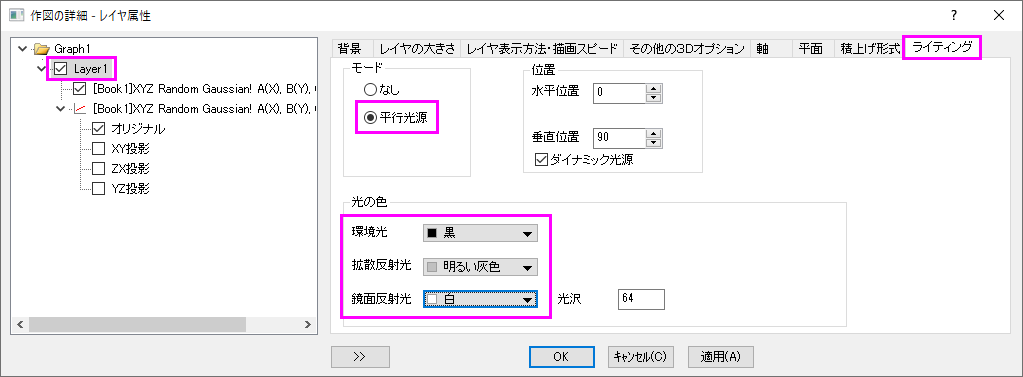

  9. 作図の詳細ダイアログの左パネルで、Layer1を選択します。ライティング タブにおいて、モードで平行光源 を選択し、光の色にて下図のように設定します。OKをクリックして、ダイアログを閉じます。
    Tutorial 3D Plotting07.png

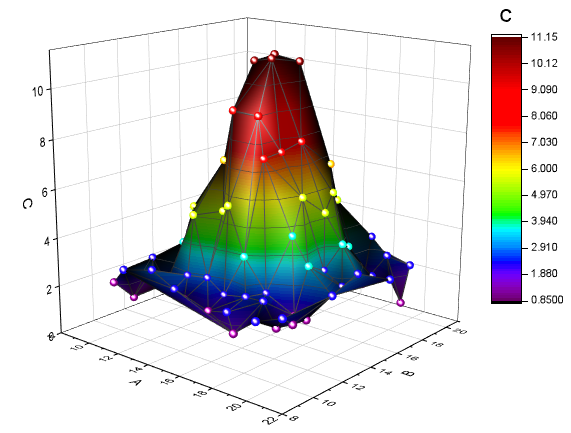

    グラフは次のようになります：
    Tutorial 3D Plotting08.png

3D openGLグラフ上でSキーを押します。マウスカーソルの形状が変わります。マウスカーソルまたは方向キーで光源の方向を変更します。

3D曲面図をスムージング

上記の3D曲面図（XYZデータから作成されたもの)よりも滑らかな3D曲面図を作成したい場合は、まず XYZグリッディングツールを使用してXYZデータを行列に変換します。そして、その行列データを使用して3D曲面図を作成します。

  1. XYZ Random Gaussianワークシートをアクティブにします。

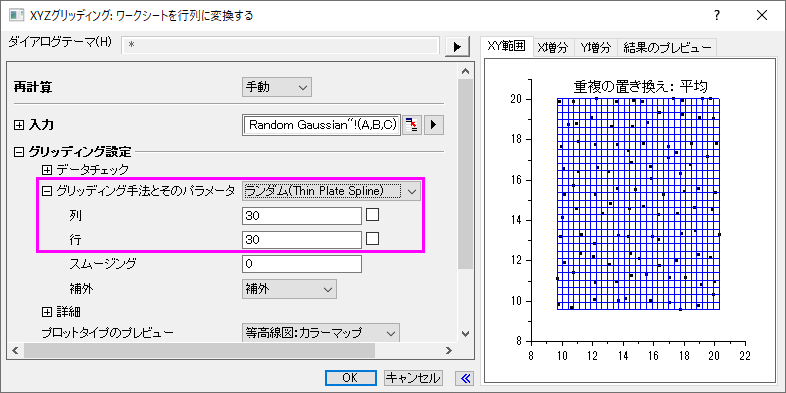

  2. メニューからワークシート：行列に変換：XYZグリッディングを選択してダイアログを開きます。グリッディング設定ブランチを展開し、 グリッディング手法とそのパラメータのドロップダウンリストからランダム (Thin Plate Spline)を選択します。 さらに 列と行 を 30にします。OKをクリックしてXYZデータを行列に変換します。
    Tutorial 3D Plotting09.png
  3. この行列をアクティブにし、メインメニューから作図：3D：曲面：3Dカラーマップ曲面を選択し、Graph2を作成します。

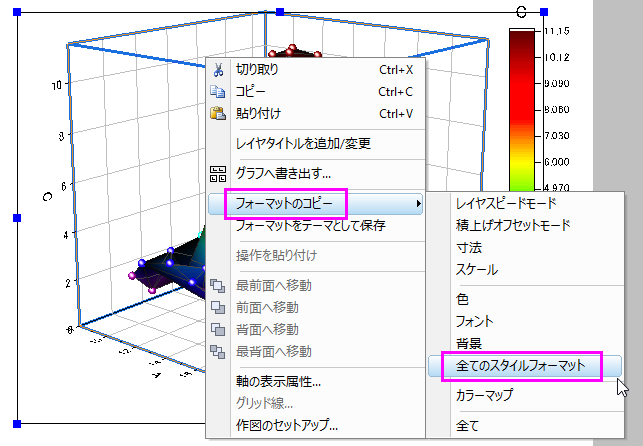

  4. Go back to Graph1に戻り、レイヤ枠内の白いスペース上で右クリックして開くメニューからフォーマットのコピー：全てのスタイルフォーマットC を選択します。
    Tutorial 3D Plotting11.png
  5. Graph2をアクティブにしてレイヤ枠内で右クリックし、メニューからフォーマットの貼り付けを選択します。
  6. メニューからフォーマット：作図の詳細（プロット属性）を選択し、作図の詳細ダイアログボックスを開きます。カラーマップ/等高線タブを開き、等高線図を有効にするのチェックを外します。
    Tutorial 3D Plotting12.png

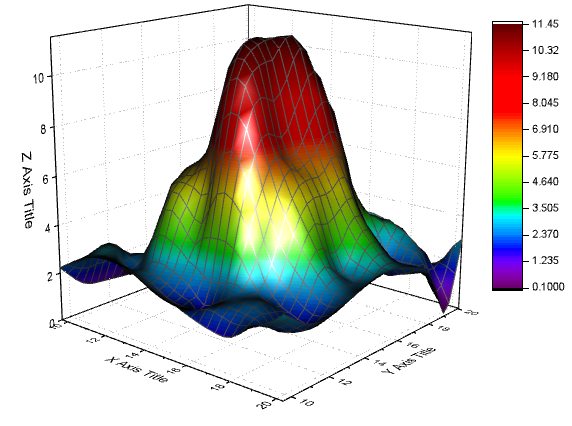

    Graph2 は次のようになります。
    Tutorial 3D Plotting10.png
