ラベル付き3D棒グラフ

サマリー

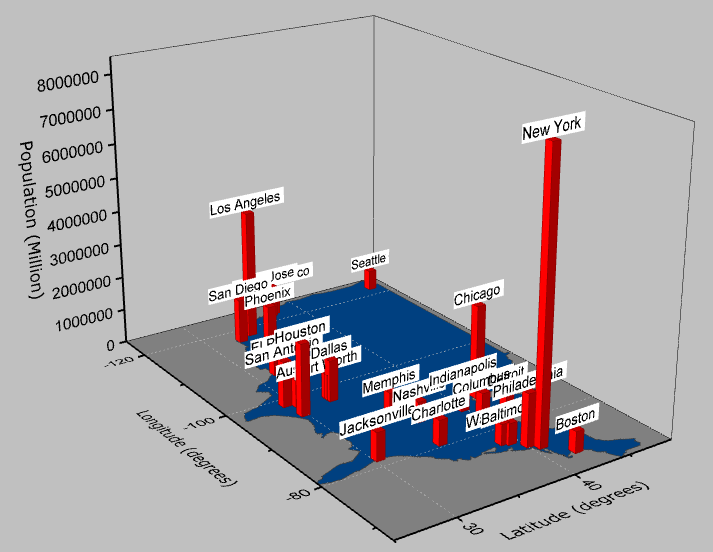

このチュートリアルは、以下のようなグラフを作成する方法を示しています。

必要なOriginのバージョン: Origin 2015 SR0以降

学習する項目

このチュートリアルでは、以下の項目について説明します。

平面化した塗りつぶし曲面図の作成と編集
作図のセットアップを使用して3D棒グラフを追加する
3D棒グラフ上にラベルの追加と編集

ステップ

このチュートリアルは、チュートリアルデータプロジェクト（<Origin EXE フォルダ>\Samples\TutorialData.opj）と関連しています。

行列から平面化された塗りつぶし曲面を作成する

Tutorial Data.opj を開き、folder 3D Bar with Labelsを開きます。

行列MBook1B アクティブ化します。

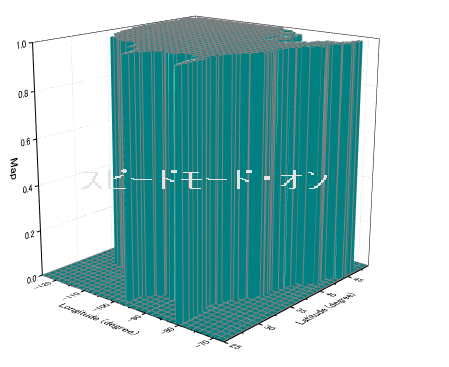

メニューから作図：3D：3Dカラーマップ曲面を選択し、スピードモードがオンになっている3Dグラフを作成します。
Originメニューから、フォーマット：レイヤを選択します。

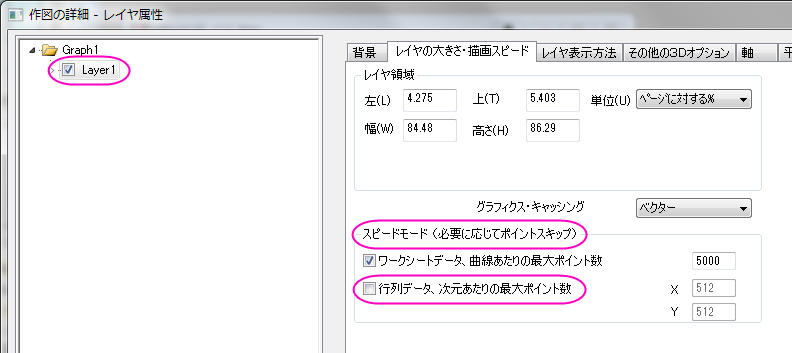

レイヤの大きさ/描画スピードタブを開き、行列データ、次元あたりの最大ポイント数のチェックを外します。これによりスピードモードがオフになり、データセットの全てが表示されます。適用ボタンをクリックします。
Layer1の項目を開き、データを選択します。
USのグラフを平面化するには、面タブの平面のチェックボックスにチェックをつけます。
塗りつぶしタブで、行列から等高線を塗りつぶすを選択し、行列の情報を参照して色をセットします。裏面を塗りつぶすのチェックは外します。
カラーマップ/等高線のタブを開き、行列の色を設定するためにレベルをクリックします。

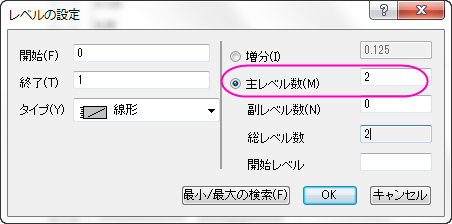

レベルの設定ダイアログで、主レベル数を2にセットします。また、ダイアログでは総レベル数を2にしてOKをクリックします。
色塗りのそれぞれのカラーレベルでクリックし、塗り方ダイアログを開きます。3つの色、黒、灰色、カスタムカラー（RGB：0, 64, 128）を設定します。
メッシュタブの有効にするのチェックを外し、OKボタンをクリックします。

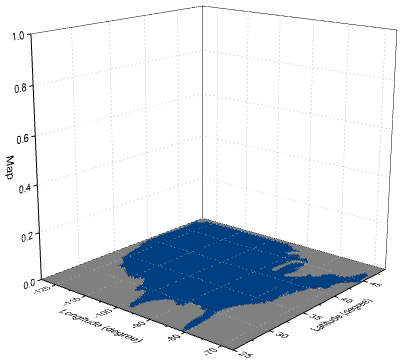

グラフは下図のようになります。

3D棒グラフを追加し、編集する

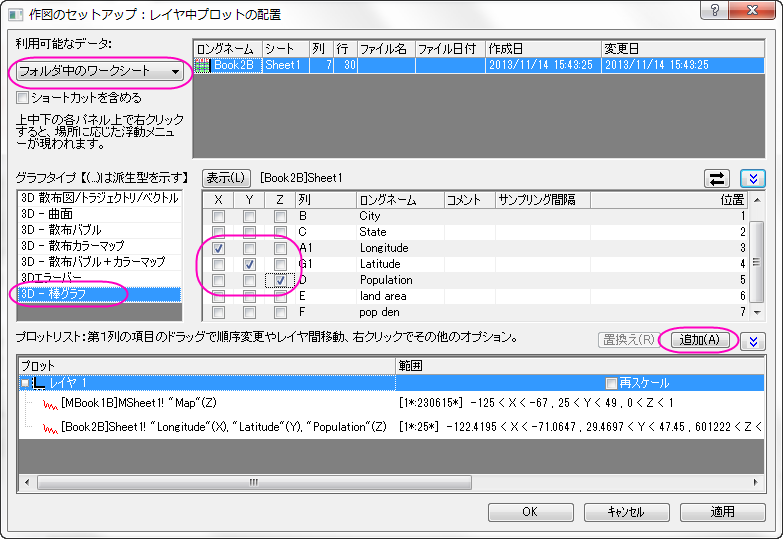

グラフをアクティブにして、Originメニューからグラフ操作：作図のセットアップを選びます。作図のセットアップダイアログが開きます。
左上にある利用可能なデータをフォルダ内のワークシートにします。これにより、Book2B のデータが使用可能になり、同じグラフに追加できます。

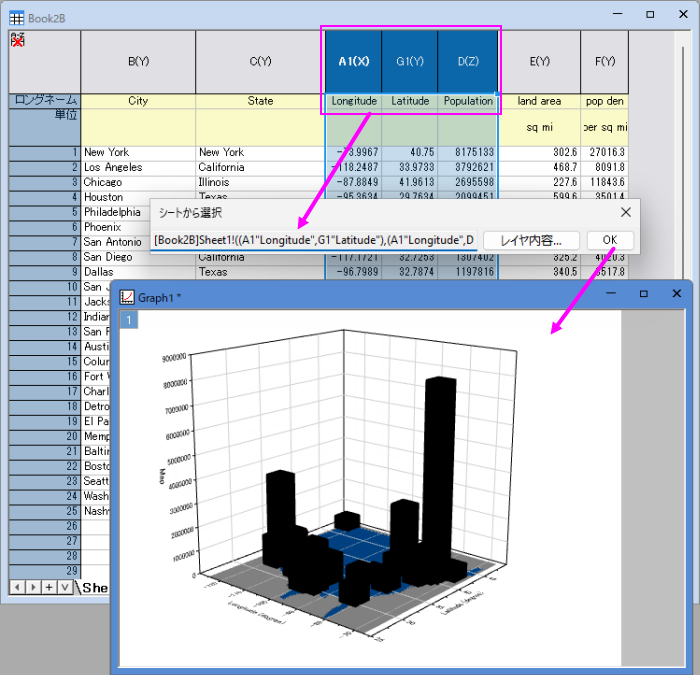

Book2B を選択し、グラフタイプを3D - 棒グラフに設定します。中央のパネルで、X、Y、Zをそれぞれ A1、G1、Dとします。追加ボタンをクリックして3D棒グラフを現在のレイヤに追加します。

OKをクリックしてダイアログボックスを閉じます。

作図のセットアップダイアログで3つのパネルを全ての表示するためにボタンをクリックしてグラフタイプパネルを開き、再度をクリックして利用可能なデータパネルを開きます。

詳細な情報は作図のセットアップで作図を参照してください。

3D棒グラフを編集するには、ダブルクリックして作図の詳細ダイアログを開きます。パターンタブで、縁の色をワインにし、塗りつぶしの色を赤にします。アウトラインタブをクリックし、幅(%)を10にします。適用ボタンをクリックします。

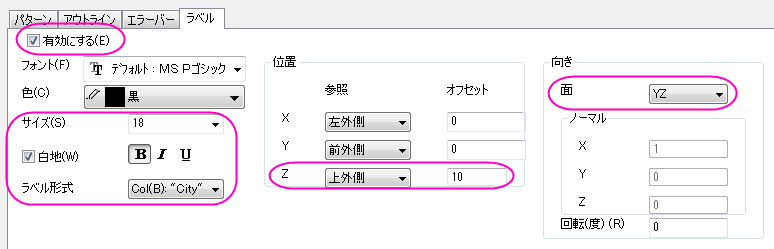

ラベルタブに行き、有効にするにチェックを付けます。
ラベル形式をCol(B):"City" にし、ワークシートの列Bに入力されている市の名前が表示されます。
Zの位置を上外側にし、オフセットを10にします。向きをYZ面に設定します。他の設定を以下のように設定し、OKをクリックします。

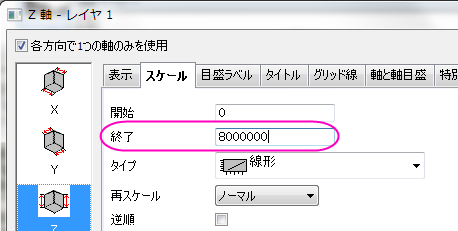

この時点では、軸スケールが小さすぎるのでラベルが表示されません。垂直の軸（Z 軸）上でダブルクリックし、スケールタブを開きます。開始と終了の値を0と8000000に設定します。OKをクリックして適用します。
グラフ上でダブルクリックして、作図の詳細ダイアログを開き、左パネルでGraph1を選択します。表示属性の色を明るい灰色にします。OK をクリックして、ダイアログを閉じます。
Z 軸タイトルをダブルクリックしてPopulation (Million)に変更します。
最終的に、下図のようなグラフになります。

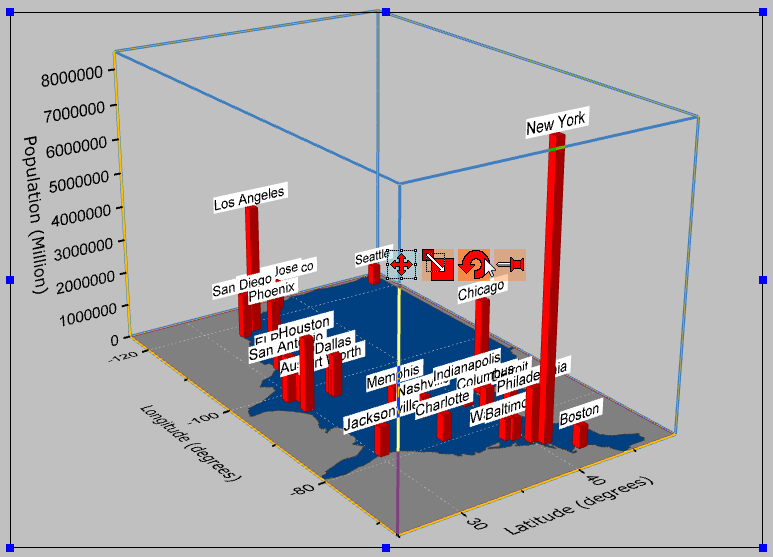

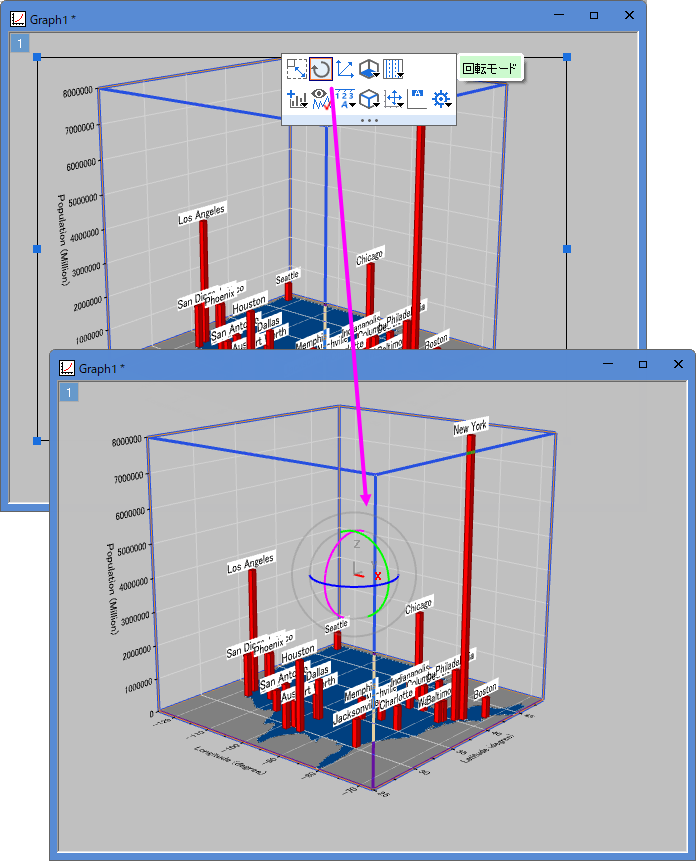

このグラフは3DOpen GLグラフのため、ツールバーの回転ツールボタンを使用するか、Rキーを押したままマウスを使用すると回転できます。また、グラフをクリックしてボタンを選択すると下図のように回転モードに入ります。また、3D回転操作ツールバーを使用することもできます。
