FAQ-997 Wie ändere ich die Form der Achsenunterbrechung?

Letztes Update: 17.02.2020

Per Standard wird die Achsenunterbrechung als diagonales Symbol hinzugefügt.

Um dem Achsensymbol eine andere Form zu geben:

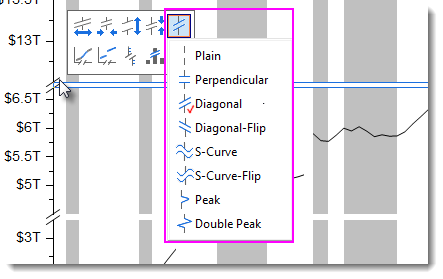

  1. Klicken Sie nach Hinzufügen der Unterbrechung auf sie und wählen Sie die Schaltfläche Symbol der Achsenunterbrechung auf der angezeigten Minisymbolleiste.
  2. Wählen Sie ein gewünschtes Symbol in der Liste des Submenüs.
FAQ997 change break symbol.png

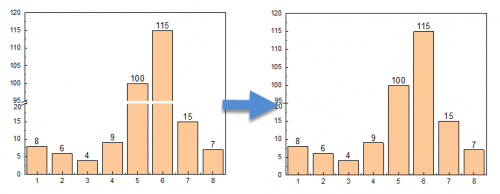

Um die Lücker der Unterbrechung, wie unten in der Grafik, zu entfernen:

FAQ997 remove gap break.png

  1. Öffnen Sie das Skriptfenster (im Menü Fenster: Skriptfenster) bei aktivem Diagramm, wenn es nicht bereits geöffnet ist.
  2. Kopieren und fügen Sie den LabTalk-Befehl layer.x.breaks.gap im Skriptfenster ein. Drücken Sie Enter, um das Skript auszuführen.
layer.y.breaks.gap=0

Stichwörter:Achsenunterbrechung, Lücke, Eigenschaften der Achsenunterbrechung, einfache Unterbrechung, senkrecht, diagonal, diagonal spiegeln, S-Kurve, S-Kurve spiegeln, Unterbrechung wie Peak, Unterbrechnung wie doppelter Peak
