FAQ-698 Wie kann ich die Achsenskalierung der Pseudo-Frequenz in einem CWT-Bilddiagramm zeigen?

Letztes Update: 30.07.2018

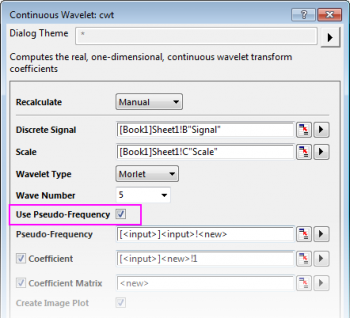

Ab Version 2015 unterstützt Origin die Pseudo-Frequenz als Achsenskalierung in Bilddiagrammen in Ausgaben der kontinuierlichen Wavelet. Um die Achsenskalierung der Pseudo-Frequenz zu verwenden, aktivieren Sie das Kontrollkästchen Pseudo-Frequenz verwenden im Dialog cwt. Das erzeugte CWT-Bild verfügt über eine Pseudo-Frequenz-Skalierung.

Wenn Sie die von Origin erzeugten Hilfsstrichsbeschriftungen nicht mögen, können Sie die Positionen der Hilfsstriche und Beschriftungen manuell berechnen und dann diese Positionen und Beschriftungen im CWT-Bild verwenden. Origin bietet eine Spalte für die Pseudo-Frequenz, wodurch die Durchführung einfacher wird.

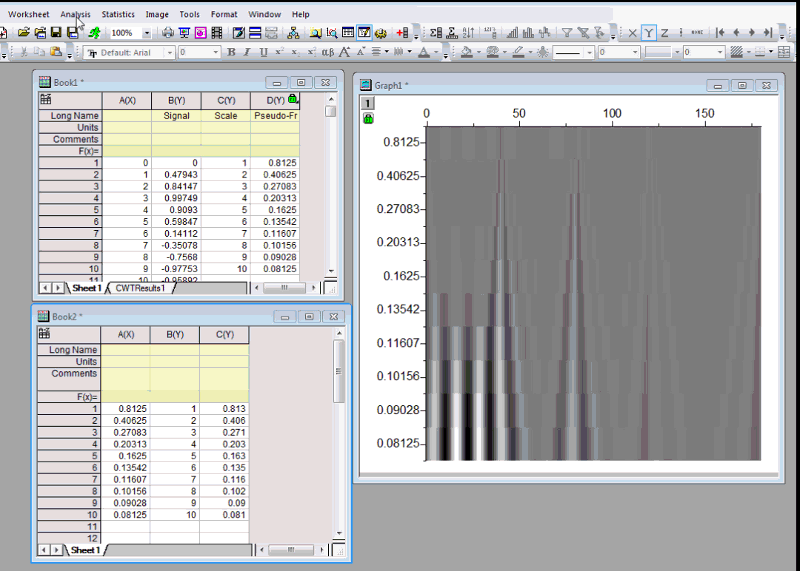

Durch Aktivieren des Kontrollkästchens Pseudo-Frequenz verwenden im Dialog cwt erhalten Sie eine Spalte für die Pseudo-Frequenz im Quellarbeitsblatt. Fügen Sie 2 weitere Spalten hinzu, beispielsweise Col(A) und Col(B). Füllen Sie Spalte Col(A) mit den großen Hilfsstrichen, die Sie als Beschriftungen der großen Hilfsstriche verwenden möchten.
Berechnen Sie die entsprechenden Skalierungswerte, die als als Hilfsstrichspositionen verwendet werden, und füllen Sie sie in Spalte Col(B). Legen Sie die Pseudo-Frequenz-Spalte als X und die Skalierungsspalte als verbundenes Y fest. Öffnen Sie den Dialog interp1. Wählen Sie die Pseudo-Frequenz-Spalte und die Skalierungsspalte als Eingabe und die Spalte mit den Hilfsstrichsbeschriftungen col(A) als Zu interpolierende X-Werte. Führen Sie eine Interpolation durch, um die entsprechenden Hilfsstrichspositionen zu ermitteln. Geben Sie die interpolierte Ergebnisse in Spalte Col(B) ein.
Wechseln Sie jetzt zu dem CWT-Bild und klicken Sie doppelt auf die Y-Achse, um den Dialog Achsen aufzurufen. Setzen Sie auf der Registerkarte Skalierung im Zweig Große Hilfsstriche den Typ = “Nach benutzerdefinierten Positionen” und wählen Sie Col(B) als Position. Gehen Sie zur Registerkarte Beschriftung der Hilfsstriche und dann zur Unterregisterkarte Anzeige, setzen Sie Typ = “Datensatz mit indizierten Hilfsstrichen” und wählen Sie Spalte Col(A) als Datensatzname. Jetzt können Sie die korrekten Hilfsstriche und Beschriftungen für das Bilddiagramm ermitteln.
