FAQ-174 Wie verschiebe ich die Achsenebene manuell in einem 3D-Diagramm?

Letztes Update: 08.01.2019


In einem OpenGL-basierten 3D-Diagramm können Sie die Achsenebene(n) manuell durch Drag&Drop verschieben. Dazu:

  1. Klicken Sie doppelt auf das Diagrammlayer klicken, um den Dialog Details Zeichnung - Layer aufzurufen. (Oder klicken Sie auf Format: Layer im Hauptmenü).
  2. Wechseln Sie zur Registerkarte Ebenen und wählen Sie für die Ebene(n), die Sie verschieben möchten, % von unten in den Auswahlmenüs Position.
  3. Klicken Sie auf OK, um diese Einstellungen anzuwenden und den Dialog Details Zeichnung zu schließen.

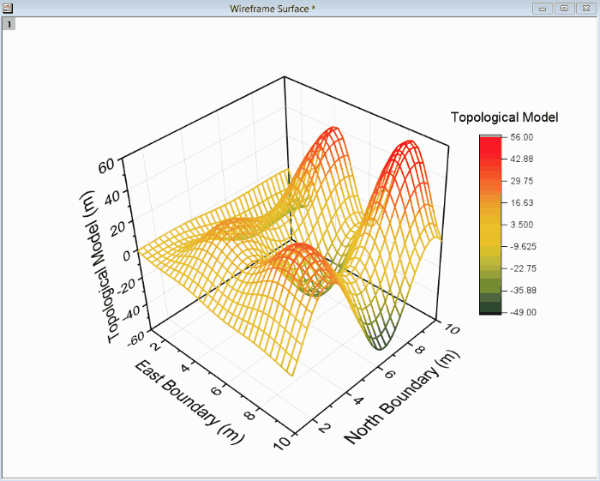

  4. Klicken Sie auf das Diagrammlayer innerhalb des Würfelfelds, um die Rahmensteuerung zu aktivieren. In dem Beispiel unten wird die Position von allen drei Achsenebenen in % von unten geändert. Alle drei Rahmen (grün, blau und rot) werden gezeigt.
  5. Klicken Sie auf den gefärbten Rahmenbereich der Achsenebene, die Sie verschieben möchten. Die Achsenebene wird dann markiert und ein senkrechter Pfeil angezeigt:
  6. Klicken Sie auf den Pfeil und ziehen Sie an ihm, um die Achsenebene zu verschieben.


Auf der Registerkarte Ebenen des Dialogs Details Zeichnung - Layer können Sie direkt die Prozentzahl (für die Option % von unten) oder den beliebigen Wert (für Bei Position =) eingeben, um die Position der entsprechenden Achsenebene genau zu ändern.

Schlüsselwörter: 3d, Achsenebene, Ebenenposition, verschieben, Position

Origin-Version mind. erforderlich: 9.0 SR0
