FAQ-1065 Wie beschrifte ich jedes Liniendiagramm mit einem legendenartigen Eintrag?

Letztes Update: 07.09.2020

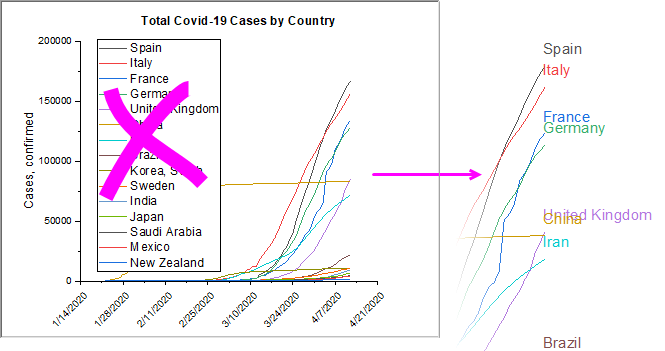

In einigen Situationen ist es für Sie vielleicht günstiger, einzelne Liniendiagramme mit einem legendenartigen Eintrag zu beschriften, anstatt eine Standardlegende zu haben.

FAQ1065 image 1.png

Seit Origin 2021 ist dies sehr einfach:

  1. Markieren Sie das Standardlegendenobjekt.

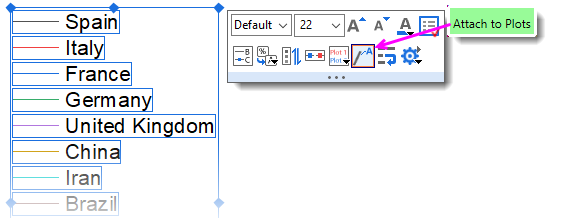

  2. Klicken Sie auf die Schaltfläche An Zeichnungen anhängen auf der angezeigten Minisymbolleiste.
    FAQ1065 image 2.png
  3. Markieren Sie die Standardlegende und drücken Sie die Taste Entfernen.


Version 2020b und früher:

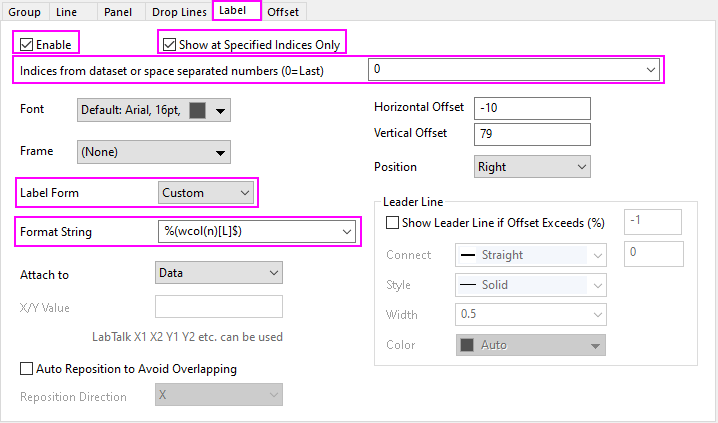

  1. Wählen Sie Format: Zeichnung, um Details Zeichnung zu öffnen, und klicken Sie auf die Registerkarte Beschriftung im rechten Bedienfeld.
  2. Stellen Sie die Bedienelemente wie im folgenden Screenshot ein und die anderen Bedienelemente nach Bedarf:
    FAQ1065 image 3.png

In diesem Fall verwenden wir die benutzerdefinierte Formatzeichenkette %(wcol(n)[L]$), die den letzten Punkt jeder Zeichnung mit dem Langnamen des Datensatzes beschriftet. Dazu wird die Substitutionsnotation verwendet. Die Verwendung von anderen Metadaten der Zeichnung -- Einheiten, Kommentare etc. -- ist natürlich möglich.

Schlüsselwörter:Zeichnungsbeschriftung, Datenbeschriftung, Legende, Liniendiagramm, Linie, An Zeichnungen anhängen, Substitutionsnotation
