FAQ-1038 Wie erstelle ich eine "L-förmige" Verbindungslinie für meine Datenbeschriftungen?
Letztes Update: 05.02.2020
Verbindungslinien werden verwendet, um eine Datenbeschriftung und ein Zeichnungssymbol zu verbinden. Sie ermöglichen Ihnen die Flexibilität, Datenbeschriftungen herumzuschieben, um Überschneidungen oder eine Anhäufung von Beschriftungen zu verhindern.
Origin hat mehrere Verbindungslinienstile, einschließlich Polylinie-Horiz., Polylinie-Vert., Stufe-Horiz. und Stufe-Vert.. Wie diese Verbindungsstile funktionieren, ist hier dokumentiert.
Vielleicht nicht intuitiv ist die Art und Weise, wie eine "L-förmige" Verbindungslinie erstellt wird. Dazu tun Sie Folgendes:

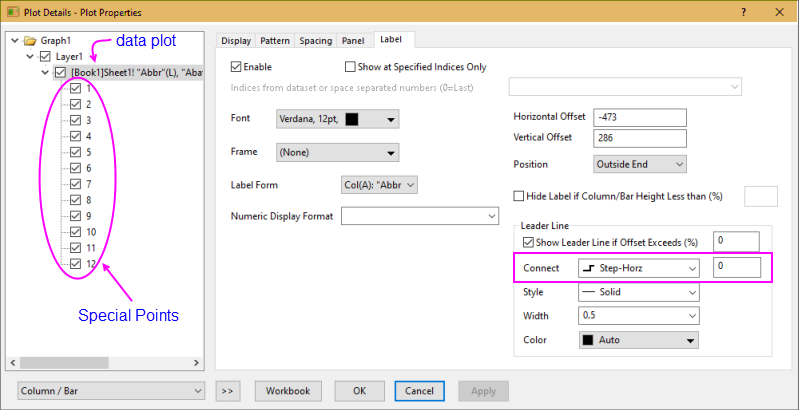

- Klicken Sie zum Öffnen des Dialogs Details Zeichnung doppelt auf das Diagramm.
- Klicken Sie auf die Registerkarte Layer rechts im Dialog.
- Setzen Sie in der Gruppe Verbindungslinie die Option Verbinden = Stufe-Horiz. und geben Sie 0 im nebenstehenden Textfeld ein.
- Beachten Sie, dass Sie die Verbindungslinien global für alle Datenbeschriftungen, die mit einem gegebenen Diagramm verbunden sind, festlegen. Dabei werden alle "speziellen Punkte" als Verbinden = Auto registriert.
- Dies verhindert nicht, dass Sie einen unterschiedlichen Verbindungsstil für einen gegebenen speziellen Punkt wählen. Markieren Sie einfach einen speziellen Punkt in der Liste unter der Datenzeichnung im linken Bedienfeld des Dialogs Details Zeichnung und wählen Sie eine andere Option unter Verbinden für diesen besonderen Punkt.
Dadurch, dass Sie eine oder mehrere Beschriftungen als spezielle Punkte festlegen, können Sie "L-förmige" Verbindungen für einige Datenbeschriftungen haben, geradlinige Verbindungen für manche und Polylinie-vertikale für andere.
