FAQ-814 Wenn ich eine PDF- aus einer MS Word-Datei erzeuge, gehen die Daten über die Achsen meines Origin-Diagramms hinaus.

Letztes Update: 04.06.2021

Wenn Sie...

  1. die Achsenskalierung in Ihrem Origin-Diagramm verkleinern, entweder durch Ändern der Werte für Von und Bis auf der Registerkarte Skalierung des Dialogs Achsen oder über das Hilfsmittel Achsenskalierung vergrößern auf der Symbolleiste Hilfsmittel,
  2. dann drücken Sie Strg+J, um das Diagramm zu kopieren (Bearbeiten: Seite kopieren).
  3. Wählen Sie in MS Word Inhalte einfügen und fügen Sie als Bild ein (Windows Metafile oder Enhanced Metafile).
  4. Erstellen Sie mit Hilfe des MS Word PDFMaker Add-Ins ein PDF aus diesem Dokument.

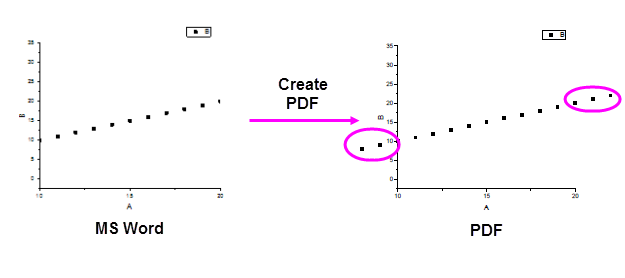

Am Ende wird Ihnen wahrscheinlich Folgendes gezeigt:

Export pdf fails clip.png

Um dieses Problem zu beheben:

  1. Wählen Sie im Menü Einstellungen: Systemvariablen.
  2. Setzen Sie den Wert der Systemvariablen @GDIP auf 0.
  3. Drücken Sie jetzt Strg+J in Origin, fügen Sie Ihre WMF- oder EMF-Datei in Word ein und erstellen Sie die PDF-Datei mit Hilfe des PDFMakers erneut.

Schlüsselwörter:PDF, EMF, WMF, PDFMaker, Inhalte einfügen, Bild, Grafikexport, Daten beschneiden
