FAQ-1132 ボックスチャートで白黒の凡例を作成するには？

最終更新日：2022/4/11

ボックスチャートの凡例シンボルは、デフォルトで、最初のボックスのスタイルに従って表示されます。凡例内のボックスを編集する場合、例えば、灰色のボックス凡例を作成するには、

Box legend customize 1132 1.png


ステップ:

  1. 凡例を右クリックし、コンテキストメニューからプロパティを選択します。
  2. デフォルトの凡例シンタックスを以下で置き換えます。
    \l(1,B, BorderColor:#808080 PatternFill:#C0C0C0) %(1,@V"Box_R")
\l(1,W, lineColor:#808080) %(1,@V"Box_W")
\l(1,MDL, lineColor:#808080) %(1,@V"Box_MDL")
\l(1,M, edgeColor:#808080) %(1,@V"Box_M")
\l(1,O, edgeColor:#808080) %(1,@V"Box_O")

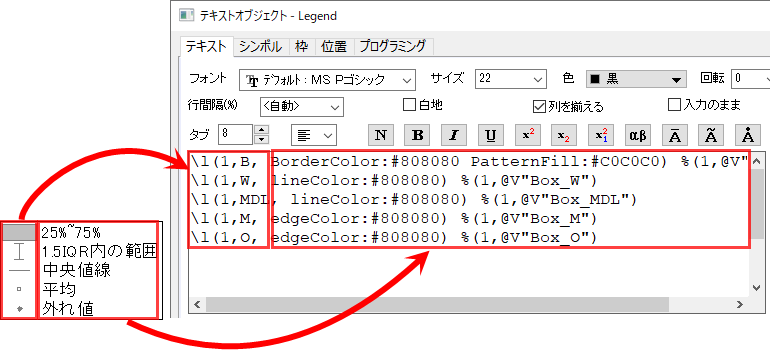

    Box legend customize 1132 2.png

  • 対応する色の16進数#808080 を変更すれば、ボックス/線/エッジ/散布図の色をカスタマイズできます。
  • バックスチャートの凡例編集について詳細は、このページを参照してください。

キーワード:プロットラベル, データラベル, 凡例, 線プロット, 箱ひげ図, 置換表記
