FAQ-1132 Wie erstelle ich eine graue Legende eines Boxdiagramms?

Letztes Update: 11.04.2022

Das Legendensymbol eines Boxdiagramms folgt dem ersten Boxstil per Standard. Wenn Sie die Box in der Legende benutzerdefiniert anpassen möchten, erstellen Sie zum Beispiel eine graue Boxlegende.

Box legend customize 1132 1.png


Schritt:

  1. Klicken Sie mit der rechten Maustaste auf die Legende und wählen Sie Eigenschaften im Kontextmenü.

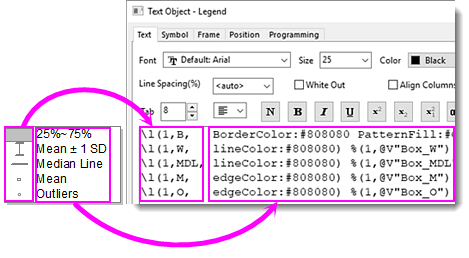

  2. Ersetzen Sie die Syntax der Standardlegende mit Folgendem:
    \l(1,B, BorderColor:#808080 PatternFill:#C0C0C0) %(1,@V"Box_R") \l(1,W, lineColor:#808080) %(1,@V"Box_W") \l(1,MDL, lineColor:#808080) %(1,@V"Box_MDL") \l(1,M, edgeColor:#808080) %(1,@V"Box_M") \l(1,O, edgeColor:#808080) %(1,@V"Box_O")

    Box legend customize 1132 2.png

  • Sie können die Farbe von Box/Rand/Punkt benutzerdefiniert anpassen, indem Sie die entsprechende Hex-Farbe #808080 ändern.
  • Erfahren Sie mehr über die Legendenanpassung des Boxdiagramms auf dieser Seite.
