FAQ-116 Wie kann ich bei bestimmten Werten Hilfsstriche zu einer Achse hinzufügen oder verbergen?

Letztes Update: 27.03.2020

Origin verfügt über Optionen zum automatischen Verbergen von Hilfsstrichen und Beschriftungen. Siehe FAQ-121 Was kann ich tun, wenn meine Hilfsstrichsbeschriftungen zu lang sind und sich überschneiden?

Ein oder mehrere spezielle Hilfsstriche und Beschriftungen hinzufügen

  1. Öffnen Sie den Dialog Achsen, indem Sie doppelt auf die Hilfsstrichsbeschriftungen klicken.
  2. Gehen Sie zur Registerkarte Spezielle Hilfsstriche. Klicken Sie doppelt auf eine Zelle, um den Achsenwert bzw. die Beschriftung für eine spezielle Hilfsbeschriftung zu bearbeiten:

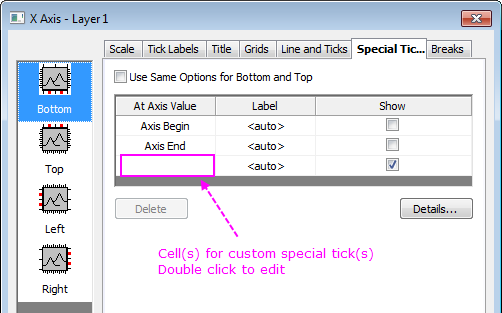

    QH Special Tick 01.png
  3. Wenn ein spezieller Hilfsstrich hinzugefügt wurde, klicken Sie auf die Schaltfläche Details, um den Dialog Spezielle Hilfsstriche zu öffnen und den Hilfsstrich bzw. das Beschriftungsformat für jeden speziellen Hilfsstrich benutzerdefiniert anzupassen.

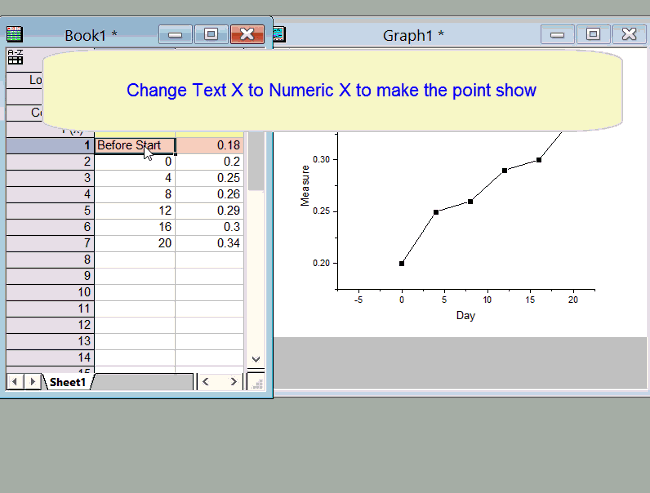

CustomizeTickLabel Non Numeric X.gif

Hinweis: Auf einer einzelnen Achse ist die maximale Anzahl der erlaubten speziellen Hilfsstriche 10.

Seit Origin 2016 können Sie eine spezielle Hilfsstrichsbeschriftung auswählen und dann die Schaltflächen auf der Symbolleiste Format verwenden, um die Beschriftung benutzerdefiniert anzupassen.

Hilfsstrichsbeschriftungen am Achsenanfang oder -ende verbergen

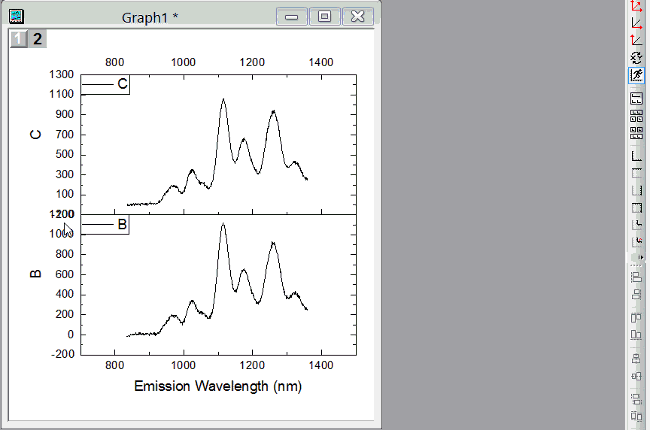

Sie können Hilfsstriche oder Hilfsstrichsbeschriftungen bei einem festgelegten Wert der Achse, einschließlich Achsenanfang oder -ende, auf der Registerkarte Spezielle Hilfsstriche im Dialog Achsen verbergen. Ein Beispiel ist die Hilfsstrichsbeschriftung, die am Ende einer Achse in die Hilfsstrichsbeschriftung am Anfang einer anderen Achse übergeht. Achsenanfang und Achsenende werden bereits auf der Registerkarte Beschriftung der Hilfsstriche aufgeführt. Setzen Sie es also nur auf Verbergen. Hide axis begin.gif

Möglicherweise hilft Ihnen auch diese Seite der Schnellhilfe weiter: Eine zweite nichtlineare X- oder Y-Achse hinzufügen.

Schlüsselwörter:Stelle, Beschriftung, Achsen, Hilfsstrich, Position von Hilfsstrich, verbergen, Achsenanfang, Achsenende

Origin-Version mind. erforderlich: 2015 SR0
