FAQ-1109 Wie erstelle ich benutzerdefinierte Symbole in Punktdiagrammen?

Letztes Update: 30.11.2021

Wenn Sie ein gewünschtes Symbol nicht in der Standardsymbolliste finden können (Dialog Details Zeichnung > Registerkarte Symbol), können Sie entweder Ihr eigenes Symbol mit anderen Werkzeugen erstellen oder das gewünschte Symbol online suchen und es dann in Origin verwenden.

Methode 1: Symbol in anderem Werkzeug erstellen und in Origin importieren

  1. Verwenden Sie eine andere Zeichensoftware, um Ihr Symbol zu erstellen.
  2. Speichern Sie es als *.SVG- oder *.BMP-Datei.

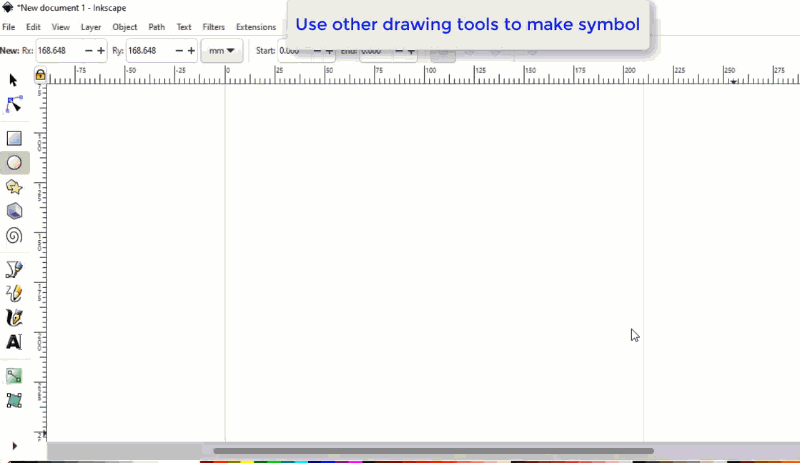

    Create a Symbol in Other Tool n Import1.gif
  3. Importieren Sie das benutzerdefinierte Symbol in Origin. Das heißt:
    1. Wählen Sie im Menü Einstellungen: Optionen.
    2. Auf der Registerkarte Grafik des Dialogs Optionen klicken Sie auf eine leere Zelle und drücken Strg+F, um den Dateibrowser zu öffnen. Navigieren Sie, um die gespeicherte Symboldatei auszuwählen.
    3. Klicken Sie auf OK, um den Dialog zu schließen.
  4. Jetzt können Sie dieses benutzerdefinierte Symbol von der Registerkarte Symbol im Dialog Details Zeichnung oder über die Schaltfläche Diagrammsymbol auf der Minisymbolleiste auswählen.

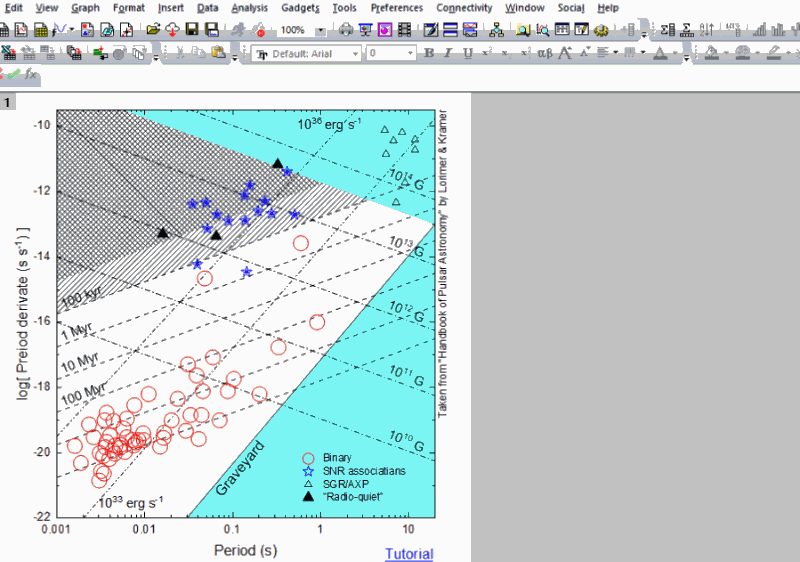

    Create a Symbol in Other Tool n Import.gif

Methode 2: Symbol online suchen und in Origin verwenden

  1. Suchen Sie das gewünschte Symbol online.
  2. Klicken Sie mit der rechten Maustaste auf das Symbolbild und wählen Sie Bild kopieren im Kontextmenü.
  3. Kehren Sie zu Origin zurück. Klicken Sie zum Öffnen des Dialogs Details Zeichnung doppelt auf das Symboldiagramm.
  4. Aktivieren Sie auf der Registerkarte Symbol das Kontrollkästchen Benutzerdefinierte Konstruktion > Option Benutzerdefinierte Symbole. Das Feld Aus Zwischenablage hinzufügen zeigt das Symbolbild an, das Sie online kopiert haben. Klicken Sie, um dieses Symbol auszuwählen.
  5. Klicken Sie auf OK, um es auf die Zeichnung anzuwenden.

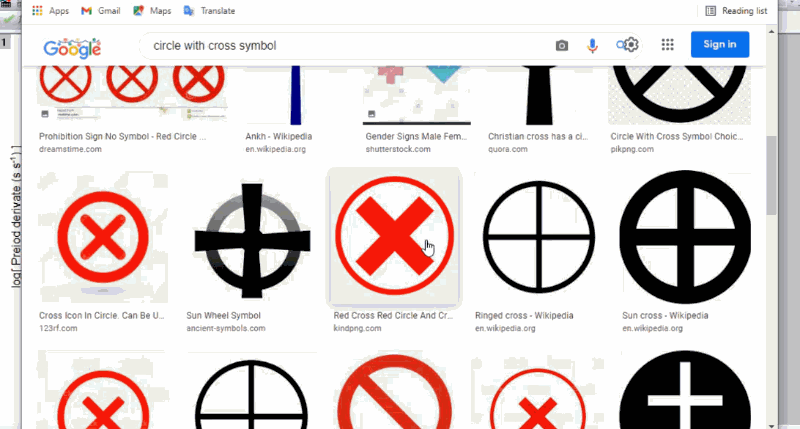

  1. Earch a Symbol Online and Use It.gif

Schlüsselwörter:benutzerdefiniertes Symbol, SVG-Symbol, benutzerdefiniertes Symbol
