FAQ-1010 陰関数グラフの作成方法

最終更新日: 2019/5/16

陰関数グラフを作成するには、まず陰関数を定義してからこの関数のシミュレーションを行います。例えば、次の関数のグラフを作成する場合を考えます。

\[x^2+(y-\sqrt[3]{x^2})^2=1 \]

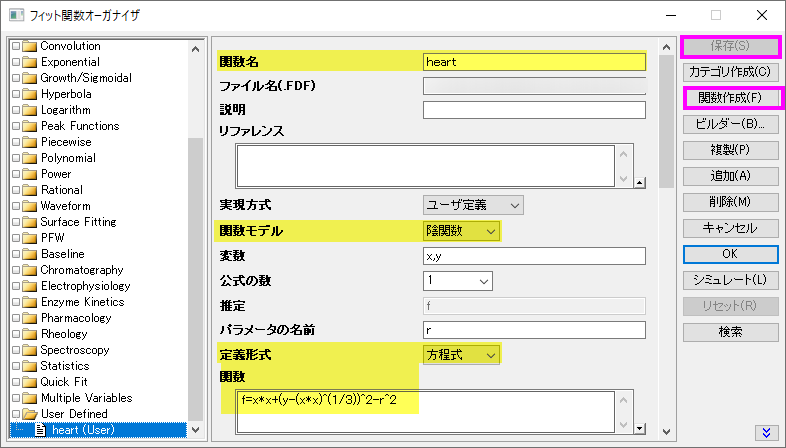

  1. ツール: フィット関数オーガナイザでユーザ定義陰関数を作成します。
    1. "User Defined"カテゴリに新しいユーザ定義関数を作成します。
    2. 関数を次の様に定義します。
      • 関数名 = Heart
      • 関数モデル = 陰関数.
      • 変数 = x,y
      • 定義形式 = 方程式
      • 関数 = f=x*x+(y-(x*x)^(1/3))^2-r^2.
        Note: Implicit カテゴリーにある関数"Circle"を参照してどのように陰関数を定義するか確認できます。
    3. 保存ボタンをクリックして保存します。
  2. シミュレートボタンをクリックするとこの関数のグラフを作成できます。
Qh 1010 1.png
Qh 1010 2.png
