1.69 FAQ-194 如何绘制一幅双Y轴图？

Last Update: 4/18/2023

从原数据出发绘制双Y轴图

  1. 在工作表中选择要绘制的 Y 列。如果有的话，请确保所有 X 列都已设置为 X。

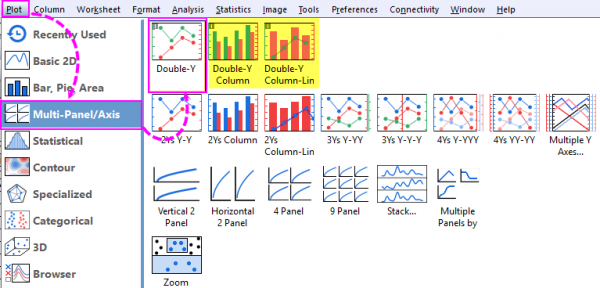

  2. 选择菜单 绘图: 多面板/多轴：双Y轴。
  3. 若默认生成的双Y轴图不是你想要的图形类型，点选曲线，点击线图、散点图、点线图或柱状图的按钮来变换为相应的类型。

注: 从 Origin 2017 开始，柱状图+线图的双Y轴图，以及双柱状图的双Y轴图均可以从 绘图 菜单中直接绘出。

DoubleY from sheet.png

Origin 2023 中引入的单层双 Y 轴绘图机制，使用 对象管理器可以轻松将单Y轴图转换为双Y图：

  1. 单击对象管理器中的绘图。
  2. 在出现的浮动工具栏上，单击绘制在右Y为图形添加一个右 Y 刻度轴，并根据该刻度绘制选中的数据。
    OM plot on right Y.png

：或者，您可以 (a) 右键单击绘图图标并从快捷菜单中选择绘制在右Y； 或 (b) 打开 绘图细节，在左侧面板中选中所需的绘图，然后在右侧的显示上选项卡，设置绘制数据在单选按钮。

若我已经有一幅左Y轴图，如何添加新的曲线变成一幅双Y轴图

  1. 首先，我们需要将新数据添加到当前图层中。有3种方法：
    • 选择原数据工作表，选中要添加的数据列。再回到图形窗口中，选择菜单 插入：在当前图层添加绘图：<绘图类型> 来添加。
    • 在原数据工作表中选中所要添加的数据列，用鼠标拖拽它到新图层中添加。
    • 双击图形窗口左上角的图层1图标。在打开的 图层内容 对话框中，添加或者删除该图层中的曲线。

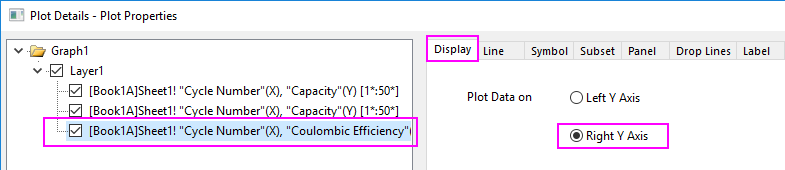

  2. 双击刚刚添加的绘图以打开 绘图细节 对话框。 在左侧面板中选择这个新添加的绘图，进入显示选项卡，将绘制数据在设置为右Y轴，单击OK按钮关闭对话框。您将看到右侧 Y 轴显示并重新调整以适应第二个绘图的数据范围。
    Drag to doubleY.png
  3. 您可以使用迷你工具栏进一步自定义绘图的样式。

上面的说明都是关于同一层的双Y轴图。您还可以直接从 绘图 菜单中绘制包含两层的 2 Ys Y-Y 图。
