FAQ-484 Warum weist Origin Spalten Typen zu und wie arbeite ich mit Spaltentypen?
Letztes Update: 16.03.2020
Jede Arbeitsblattspalte ist mit einer Diagrammzuordnung versehen, die Origin Anweisungen gibt, wie die Daten beim Zeichnen oder Durchführen von Analysen zu behandeln sind. Diagrammzuordnungen sind X, Y, Z, Beschriftung, Ignorieren, X-Fehler (Balken), Y-Fehler (Balken), Gruppe oder Subjekt. Diese Diagrammzuordnungen werden in Klammern im Spaltenkopf angezeigt.
- Enthält ein Arbeitsblatt nur eine X-Spalte, erzeugt Origin eine Verknüpfung zwischen der X-Spalte und allen Y-Spalten rechts von der X-Spalte. Wenn also eine oder mehrere dieser Y-Spalten zum Zeichnen ausgewählt wurden, verwendet Origin daher die zugehörigen X-Spaltenwerte, um das Diagramm zu erstellen, auch wenn die X-Werte nicht Teil des gewählten Datenbereichs sind.
- Besitzt ein Arbeitsblatt mehrere X-Spalten, stellt Origin die folgenden Verknüpfungen zwischen den X- und Y-Spalten her:
- Alle Y-Spalten rechts von einer X-Spalte (bis zur nächsten X-Spalte) werden automatisch mit dieser X-Spalte verbunden. Origin kennzeichnet diese Verbindung bei der ersten X-Spalte mit X1 und bei den zugehörigen Y-Spalten mit Y1. Die zweite X-Spalte wird mit X2 gekennzeichnet und ihre zugehörigen Y-Spalten mit Y2.
- Wird eine beliebige Y1-Spalte zum Zeichnen ausgewählt, wird sie automatisch gegen die als X1 gekennzeichnete Spalte aufgetragen. In ähnlicher Weise werden als Y2 gekennzeichnete Spalten automatisch gegen die mit X2 bezeichnete Spalte aufgetragen.

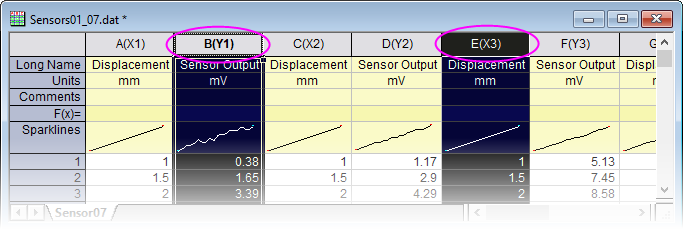

- Es gibt eine Ausnahme in diesem Verbindungsschema von X1Y1, X2Y2, und das betrifft das Zeichnen von einfachen 2D-Diagrammen. Hier dürfen Sie genau eine X-Spalte und eine Y-Spalte im Blatt wählen, unabhängig davon, ob sich X links oder rechts von der Y-Spalte befindet. (Hinweis: Drücken Sie die Strg-Taste während des Auswählens.) Beachten Sie, das dies nur für die einfachsten Diagrammtypen funktioniert.
Beachten Sie, dass die Diagrammzuordnungen automatisch verwendet werden, wenn Sie Spalten auswählen und einen Diagrammtyp im Menü Zeichnen oder eine Schaltfläche auf einer Symbolleiste wählen. Wenn im Arbeitsblatt keine Daten ausgewählt sind, wird der Dialog Diagrammeinstellungen geöffnet. Verwenden Sie den Dialog Diagrammeinstellungen, um Daten beliebig und unabhängig von der Diagrammzuordnung zuzuweisen.
Schlüsselwörter:zeichenbar, ignorieren, Fehler, Y-Fehler
