FAQ-991 グラフに方程式や特殊文字を追加するにはどうすればいいですか？

最終更新日：2023/3/29


Originには、ユーザがグラフに式や特殊文字を挿入するための3つの方法があります。

Unicode対応のテキストツール LaTeX数式 数式を挿入
効果 FAQ991 Text.png FAQ991 Latex.png FAQ991 Equation.png
回転 ✓ ✓ X
ユーザフレンドリーなGUI 部分的 X 全体的
ワークブックヘッダからの代入 ✓ ✓ X
ご留意頂きたい事項 平方根、中括弧などの複雑な文字はサポートしていません。 LaTeX言語の基本的な知識が必要です。 対応するソフトウェア/プラグインを事前にインストールする必要があります。

または、

  • Microsoft Equation Editor(2018年1月のOfficeアップデートをインストールされている場合はご利用になりません)
方法 テキストツール ボタン Button Text Tool.png 数式挿入ボタン Button Insert Equation.png
  • オブジェクトを挿入ボタンButton Insert Object.png

または、

  • システム変数@MKX = 1 および @IEE = -1を設定します。

詳細はこのセクション をご参照下さい。

LaTeX数式

以下のような、LaTex言語の他のWebページを参照する必要があるかもしれません。

http://www.sciweavers.org/free-online-latex-equation-editor

LaTeX数式をグラフに挿入する方法

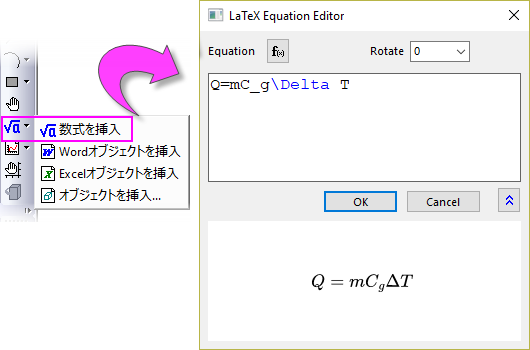

  1. グラフがアクティブな場合、ツールツールバーの数式を挿入ボタンButton Insert Equation.pngをクリックします。
  2. グラフ内でクリックします。LaTeX数式エディタが開いたら、組み込み関数を選択するか、編集ボックスで数式を入力します。下部パネルでレンダリングされた数式をプレビューできます。
FAQ991 Latex Dialog.png

軸のタイトル、凡例、または任意のテキストオブジェクトにLaTeX 式を挿入することもできます。

  1. テキストオブジェクトでダブルクリックすると、テキスト入力モードになります。
  2. 右クリックして挿入: LaTeX数式メニューを選択するか、Ctrl + L を押してLaTeX数式エディタを開きます。
LaTeX数式をワークブックセルに挿入する方法

LaTeX数式をワークシートのメタデータエリア (ロングネーム、単位、コメント行など) とデータ行に挿入できます。

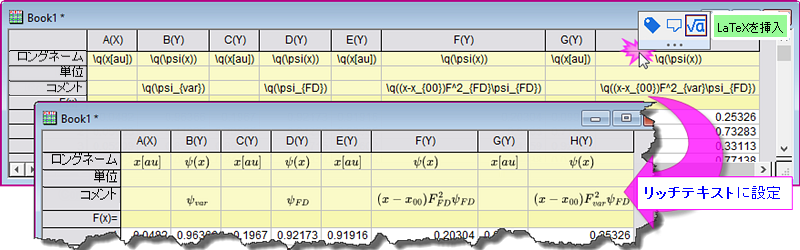

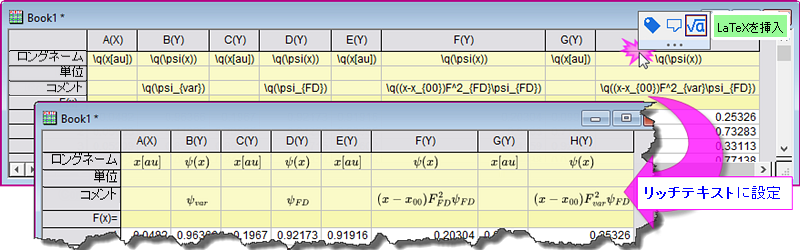

  1. 目的のワークシート セルをクリックし、ミニツールバーのLaTeXを挿入ボタンPopup Insert Latex.pngをクリックします。これにより、エスケープ シーケンス\q()で囲まれた LaTeX式が挿入されます。
  2. LaTex数式をブックに表示する場合は、列ラベル行を選択し、データスタイルをリッチテキストに設定します。

FAQ991 Latex Workbook.png

Note: ワークシートの列ラベル行 (ロングネーム、単位、コメントなど) に挿入されたLaTeX数式は、軸のタイトルや凡例で自動でレンダリングされます。

LaTeX数式をノートウィンドウに挿入する方法
  1. ノートウィンドウ内でダブルクリックして、Originリッチテキスト構文に切り替えます。
  2. 右クリックして、メニューから挿入: LaTeX数式を選択します。

方程式挿入ツール

数式挿入アプリの使い方
  1. プロット操作･オブジェクト作成ツールバーのオブジェクトを挿入ボタンButton Insert Object.pngをクリックします。

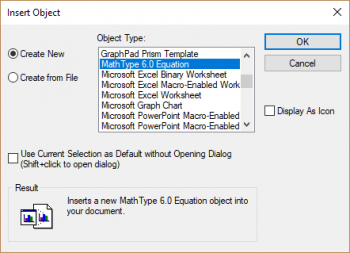

  2. 開いたオブジェクトの挿入ダイアログで、オブジェクトの種類リストからMathType式を選択し、OKボタンをクリックします。
    FAQ991 Insert Object Dialog.png

または

  1. システム変数@MKX = 1 および @IEE = -1を設定します。をステム変数の値を変更する手順については、この FAQを参照してください。
  2. グラフがアクティブにして、プロット操作･オブジェクト作成ツールバーの数式を挿入ボタンButton Insert Equation.pngをクリックします。

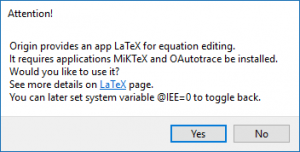

  3. ダイアログが表示されたら、いいえをクリックします。
    Latex Insert Equation.png

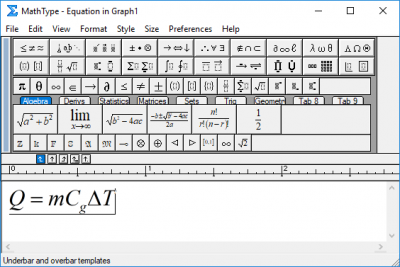

  4. MathTypeまたはEquation Editorダイアログで方程式を編集する。
    FAQ991 Insert Equation Dialog.png

このツールを使用するには、対応するソフトウェア/プラグインを事前にインストールする必要があります。

MathType (有料)

または、

Microsoft Equation Editor(2018年1月のOfficeアップデートをインストールされている場合はご利用になりません)

Unicode対応のテキストツール

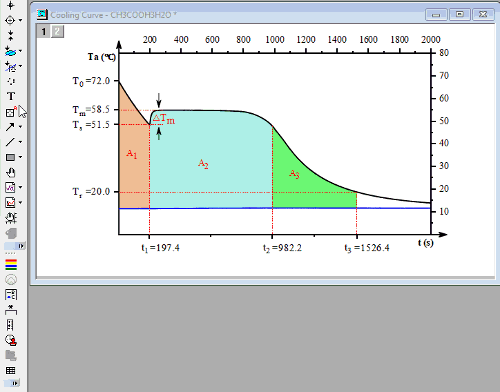

テキストツールを使って方程式や特殊文字を追加する方法
Text tool equation.gif
数学の方程式にどのフォントを使うべきか

単純な方程式では、数学フォント付きのテキストツールを使用できます。一般的には、3つの普及した数学フォントに従うことをお勧めします。

  • Times New Roman（MathTypeといくつかのTexツールと同じフォント）
  • Cambria Math（Microsoft OfficeのEquationsと同じフォント）
  • Latin Modern Math（いくつかのTex Toolと同じフォント）
時間ニューローマン（斜体） カンブリア数学（斜体） ラテン近代数学（イタリック体）
FAQ991 Text.png FAQ991 Cambria Math.png FAQ991 Latin Modern Math.png
必要な特殊文字のUnicodeを見つける方法
方法1：他のUnicode Webページを参照する
  1. 以下のような、Unicode参照用のブラウザWebページがあります。
    https://unicode-table.com/en
  2. ドットを組み合わせてキーワードなど欲しい文字を検索

文字を組み合わせると、他の文字と一緒に機能して特殊文字を作成できます。

Combining Character.gif

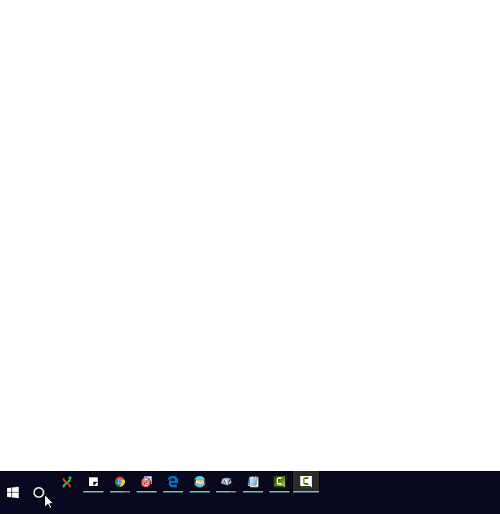

方法2：Windowsアプリ - 文字コード表を使用する
  1. ウィンドウアプリを検索して開く：Character Map
  2. Times New RomanやCharacter Set of UnicodeなどのフォントをUnicodeとして選択します。
  3. Group by = Unicode Subrangeを設定します。
  4. 希望する部分範囲を選択して、必要な記号を見つけます。
Character Map.gif
