FAQ-1051 Wie füge ich eine Grenze zu einem Konturdiagramm hinzu?

Letztes Update: 29.03.2020

Es gibt mehrere Möglichkeiteb, wie Sie eine Grenze zu einem Konturdiagramm der XYZ-Arbeitsblattdaten hinzufügen können. Es gibt drei Optionen, die sich auf der Registerkarte Kontur-Info des Dialogs Details Zeichnung befinden:

  1. Klicken Sie doppelt auf die Zeichnung, um den Dialog Details Zeichnung zu öffnen. Klicken Sie dann auf die Registerkarte Kontur-Info.
  • Benutzerdefinierte Grenze: Diese Option ist wahrscheinlich die gängigste. Sie brauchen XY-Spalten, die eine benutzerdefinierte Grenze definieren.
  • Datengrenze: Diese Option erstellt eine Grenze, indem eine konvexe Hülle um die Datenpunkte herum gezeichnet wird.
  • Layergrenze: Diese Option erstelle eine grenze, die mit dem Layerrahmen (Ansicht: Zeige: Rahmen) übereinstimmt.

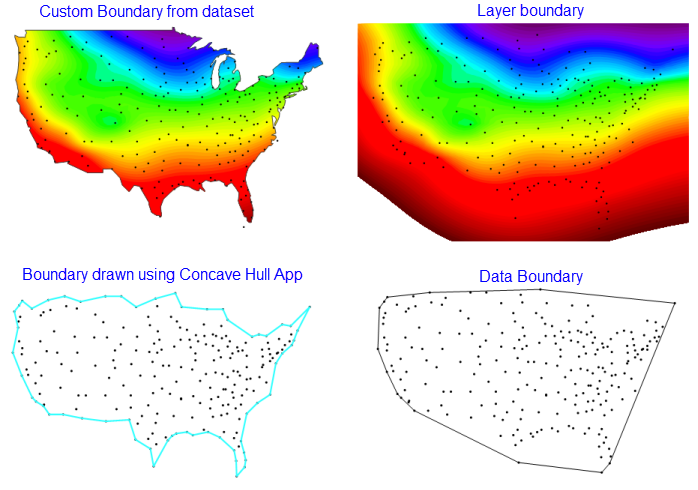

PD Contour Boundary Options.png

Eine weitere Option besteht in der Verwendung der kostenlosen App Concave Hull zum Zeichnen einer konkaven Hülle um die Datenpunkte.

  1. Falls Sie die App nicht bereits installiert haben, drücken Sie F10, um das App-Center zu öffnen.
  2. Klicken Sie auf die Registerkarte Suche und suchen Sie nach Concave.
  3. Installieren Sie die App Concave Hull.

Die App nimmt die XY-Eingaben und gibt Concave Hull Xn und Concave Hull Yn aus. Verwenden Sie diese XY-Daten zum Definieren einer benutzerdefinierten Grenze wie oben beschrieben.

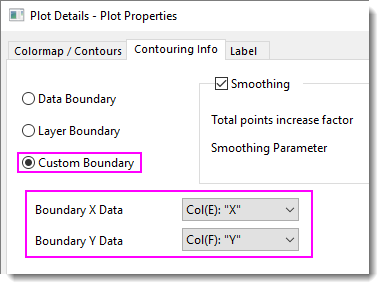

Contour actual data boundary PD.png

Schlüsselwörter:konkave Hülle, konvexe Hülle, benutzerdefinierte Grenze, Datengrenze, Layergrenze, Interpolation, Kontur-Info
