FAQ-1061 Wie füge ich im Diagramm eine Unterbrechungsmarkierung beim Bereich der Unterbrechung hinzu?

Letztes Update: 03.08.2020

Wenn eine Unterbrechung in eine Achse eingefügt wurde, wird der Bereich der Unterbrechung standardmäßig als eine Lücke im Diagramm angezeigt.

Markierung der Achsenunterbrechung zeichnen
  1. Klicken Sie nach Hinzufügen der Unterbrechung auf sie und wählen Sie die Schaltfläche Symbol der Achsenunterbrechung Plot Break Symbol.png auf der angezeigten Minisymbolleiste.
FAQ1061 add break symbol line.png

Hinweis: Das Symbol der Unterbrechungsmarkierung entspricht der Form der Achsenunterbrechung und seine Farbe die der Zeichnung.

Insbesondere für Säulen-/Balkendiagramm

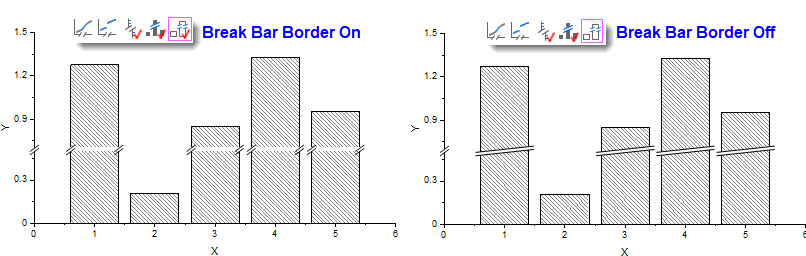

  1. Sie können weiterhin die Schaltfläche Rahmen des Unterbrechungsbalkens Plot Break Bar Border.png (neben der Schaltfläche Symbol der Achsenunterbrechung) wählen, um die Markierung der Unterbrechung an beiden Rändern zu zeichnen. Anderenfalls wird die Markierung über den gesamten Balken gezeichnet.
FAQ1061 add break symbol bar.png



Schlüsselwörter:Achsenunterbrechung, Abstand, Lücke, Markierung der Unterbrechung, Bereich der Unterbrechung, Unterbrechungsbereich
