FAQ-172 Wie beschneide ich ein 3D-Diagramm?

Letztes Update: 12.10.2023

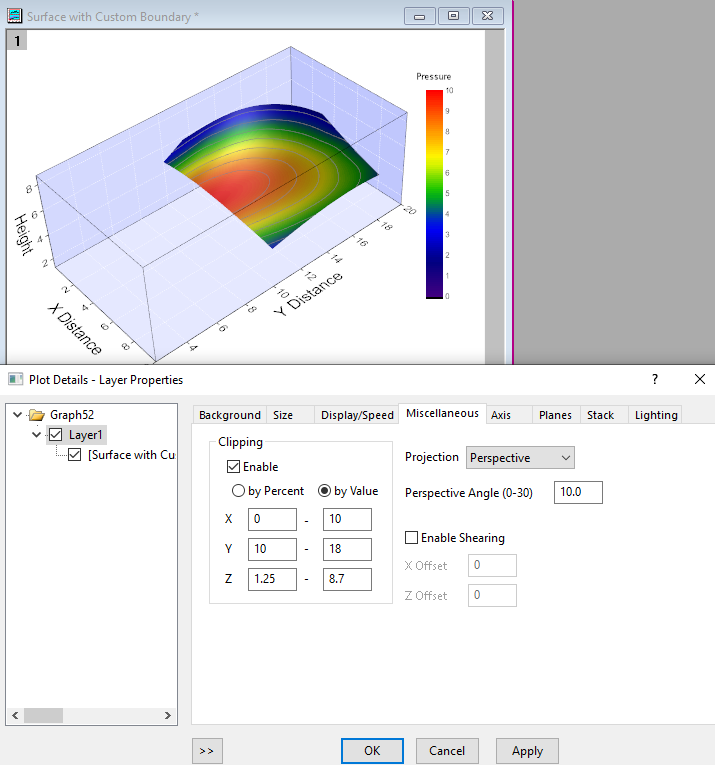

Um 3D-OpenGL-Diagramme innerhalb des aktuellen Achsenrahmens zu beschneiden:

  1. Wählen Sie bei aktivem 3D-OpenGL-Diagramm Format: Layer, um den Dialog Details Zeichnung zu öffnen.
  2. Wechseln Sie zur Registerkarte Sonstiges und aktivieren Sie das Kontrollkästchen Aktivieren unter Abschneiden.
  3. Wählen Sie nach Bedarf Nach Prozent oder Nach Wert(neu seit Origin 2020).
  4. Geben Sie die Prozente bzw. Werte für Von und Bis für jeweils X, Y und Z ein.
3d clipping.png

Hinweis: 3D-Abschneiden wird nicht für ternäre 3D-Oberflächendiagramme mit Farbabbildung unterstützt.

Schlüsselwörter:3D, beschneiden, abschneiden, Rand, Oberflächenbereich, bestimmten Achsenbereich zeigen, festgelegter Achsenbereich

Origin-Version mind. erforderlich: 9.1 SR1
