色付きワイヤーフレーム曲面図
要求されるデータ
- ワークシート: 少なくとも1つのZ列（あるいは、その部分領域）を選択します。Z列に結びついたXY列がある場合、そのXY列が使われます。そうでない場合、ワークシートのデフォルトのXY値が使われます。
または
- 行列：1つの行列を選択する必要があります。
グラフ作成
行列シートをアクティブにするか必要なデータをワークシート上で選択します。
メニューから｢｣を選択します。
または、

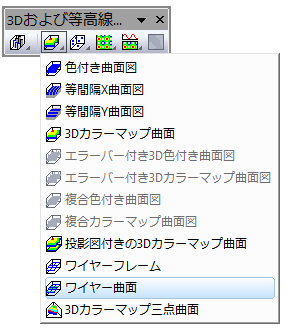

「3Dおよび等高線グラフ」ツールバーの「ワイヤー曲面」ボタン をクリックします。
テンプレート
- glWIREFACE.OTP (OpenGL)
- WIREFACE.OTP
(Originのプログラムフォルダにインストールされています。)
ノート
各行番号に対応づけられたY座標、列番号に対応づけられたX座標に対応して、行列の要素をZ値として曲面のグリッドポイントのXYZ座標が決められ、それらに色の被ったメッシュ状のワイヤーフレームに作図します。
