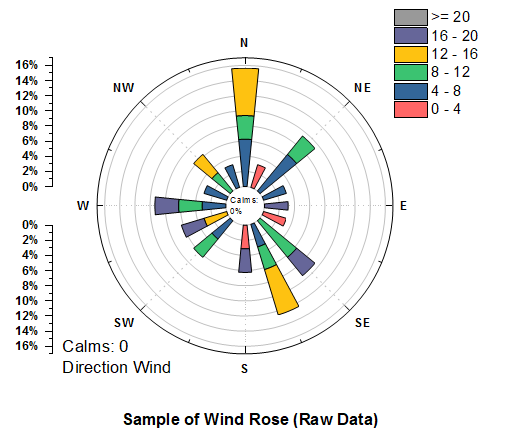

ウィンドローズ-素データ

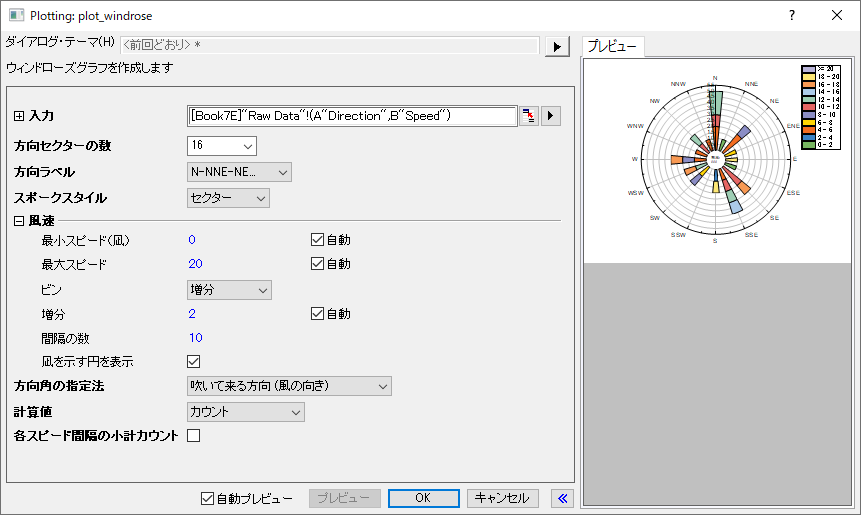

入力データ範囲を指定します。

風向

風向データのデータの範囲を指定します。

風速

風速データのデータの範囲を指定します。

行

ウィンドローズグラフを作成するデータ範囲の行を選びます。

開始

範囲の最初の行

終了

範囲の最後の行

方角のデータは、区間に分けられ、各区間に含まれるデータポイントのカウント数がウィンドローズを作成するために使用されます。ここで、方角データの区間の数を選択または入力できます。

Note: ドロップダウンリストでは、8つの値が選択できます：4、8、12、16、18、24、32、36このコンボボックスに整数を入力することもできます。

ウィンドローズグラフに表示する方向ラベルを指定します。

• N-E-S-W

  ウィンドローズにN, E, S, Wを含む4つの方向ラベルを表示します。

• N-NE-E...

  ウィンドローズにN, NE, E, SE, S, SW, W, NWを含む8つの方向ラベルを表示します。

• N-NNE-NE...

  ウィンドローズにN, NNE, NE, ENE, E, ESE, SE, SSE, S, SSW, SW, WSW, W, WNW, NW, NNWを含む16個の方向ラベルを表示します。

スポークのスタイルを指定します。

• セクター

  スポークスタイルとしてセクターを使用します。

• パドル

  このオプションは、第1ブロックの幅として第1セクターの開始幅を使用します。Note: 凪を示す円を表示していない場合、すべてのパドルは線として表示されます。

風速ビンの設定を指定します。

最小スピード（凪）

風速の最小ビンレベルを指定します。

最大スピード

風速の最大ビンレベルを指定します。

ビン

ドロップダウンリストの増分とビン終端の2つから選びます。増分を選択すると、増分ボックスでビンの増分（ビンサイズ）を指定できます。ビン終端を選択すると、ビン終端ボックスにスペース区切りの値を指定できます。

間隔の数

これは編集できません。ここには、風速のビンで使用する間隔の数を表示します。これは、 最小スピード, 最大スピード, 増分の現在の値で計算されます。

風向を指定します。

• 吹いて来る方向(風の向き)

  方向が風上となります。

• 吹いていく方向(ベクトルの向き)

  方向が風下となります。

各ビンに対して何を計算するかを指定します。

• カウント

  各ビンのカウントを計算して出力します。

• パーセント度数

  各ビンのパーセント度数を計算して出力します。

各風速の間隔に対する小計のカウント/パーセント度数を出力するかどうかを指定します。計算量 が カウントの場合、小計のカウントが出力されます。そうでない場合、パーセント度数が出力されます。

デフォルトでは、自動にチェックを入れると組み込みのテンプレート"WindRoseRaw"が選択されます。自動のチェックを外すとグラフをプロットするユーザテンプレートを指定できます。
