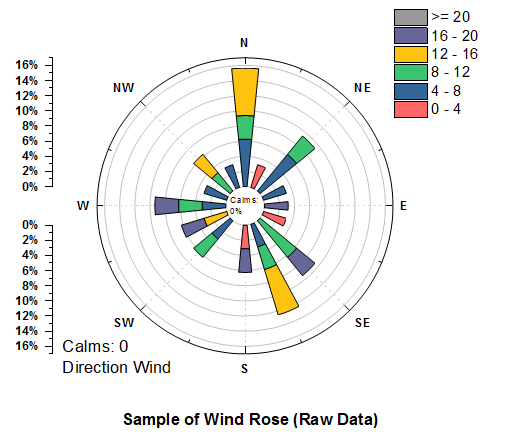

Windrose - Rohdaten

Inhalt

1 Datenanforderungen
2 Diagramm erstellen
- 2.1 Das Dialogfeld der X-Funktion plot_windrose
3 Vorlage
4 Hinweise

Datenanforderungen

Wählen Sie eine Y-Spalte (oder einen Bereich einer Y-Spalte) aus. Die X-Spalte zeigt die Windrichtung an, und die Y-Spalten enthalten die Werte der Windgeschwindigkeit. Wenn es eine verbundene X-Spalte gibt, stellt die X-Spalte die X-Werte bereit; ansonsten wird ein Abtastintervall der Y-Spalte oder Zeilennummer verwendet.

Diagramm erstellen

Wählen Sie die gewünschten Daten aus.
Wählen Sie im Menü Zeichnen > Spezialisiert: Windrose - Rohdaten..

oder

Klicken Sie auf die Schaltfläche Windrose - Rohdaten auf der Symbolleiste 2D Grafiken.
Der Dialog der X-Funktion plot_windrose wird geöffnet, so dass Sie die Optionen für das Erstellen des Diagramms festlegen können.
Klicken Sie in dem Dialogfeld auf OK, um das Diagramm zu erstellen.

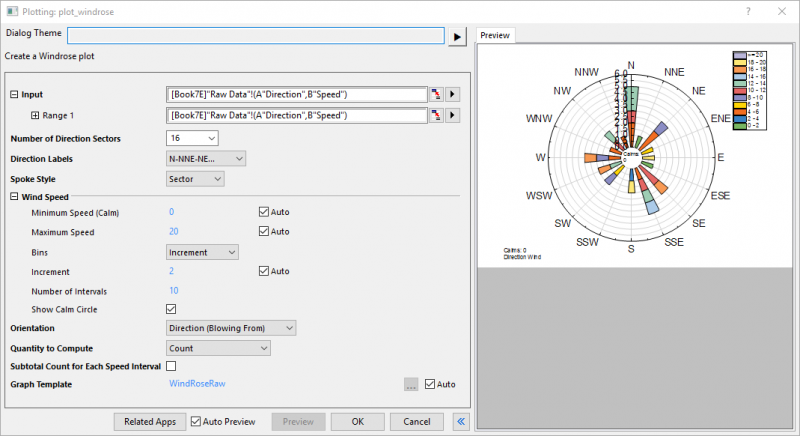

Das Dialogfeld der X-Funktion plot_windrose

Eingabe	Legen Sie den Eingabedatenbereich fest.. Windrichtung Legt den Datenbereich für die Daten der Windrichtung fest. Windgeschwindigkeit Legt den Datenbereich für die Daten der Windgeschwindigkeit fest. Zeilen Wählen Sie die Zeilen des Datenbereichs, von dem aus das Diagramm der Windrose gezeichnet wird. Von Die erste Zeile des Bereichs Bis Die letzte Zeile des Bereichs
Anzahl der Richtungsektoren	Die Richtungsdaten werden in Sektoren eingeteilt, und die Anzahl der Datenpunkte, die in jeden Sektor fallen, wird dann verwendet, um das Diagramm der Windrose zu erstellen. Sie können hier die Anzahl der Sektoren für Richtungsdaten auswählen oder eingeben. Hinweis: Es gibt 8 wählbare Werte in der Auswahlliste: 4, 8, 12, 16, 18, 24, 32 und 36. In diesem Kombinationsfeld können Sie eine ganze Zahl eingeben.
Richtungsbeschriftungen	Legt die Richtungsbeschriftungen fest, die mit der Windrose gezeigt werden. N-E-S-W Zeigt vier Richtungsbeschriftungen mit der Windrose, einschließlich N, E, S, W. N-NE-E... Zeigt acht Richtungsbeschriftungen mit der Windrose, einschließlich N, NE, E, SE, S, SW, W, NW. N-NNE-NE... Zeigt sechszehn Richtungsbeschriftungen mit der Windrose, einschließlich N, NNE, NE, ENE, E, ESE, SE, SSE, S, SSW, SW, WSW, W, WNW, NW, NNW.
Speichenstil	Legt den Stil der Speichen fest. Sektor Sektor wird als Speichenstil verwendet. Paddle Diese Option verwendet die Anfangsbreite des ersten Sektors als die Breite des ersten Blocks. Hinweis: Wenn es keinen Ruhekreis gibt, werden alle Paddles als Linie angezeigt.
Windgeschwindigkeit	Legt die Einstellungen für die Einteilung der Windgeschwindigkeit fest. Minimale Geschwindigkeit (Ruhig) Legt die minimale Einteilungsstufe für die Windgeschwindigkeit fest. Maximale Geschwindigkeit Legt die maximale Einteilungsstufe für die Windgeschwindigkeit fest. Einteilungen Es gibt zwei Option in der Downloadliste: Inkrement und Einteilungsenden. Wenn Inkrement ausgewählt ist, können Sie das Inkrement (Einteilungsgröße) für die Einteilung im Feld Inkrement angeben. Wenn Einteilungsenden ausgewählt ist, können Sie die durch Leerzeichen getrennten Werte im Feld Einteilungsenden angeben. Anzahl der Intervalle Bearbeitung ist nicht möglich. Die Option zeigt die Anzahl der Intervalle an, die in der Einteilung der Windgeschwindigkeit verwendet wird. Dies wird mit den aktuellen Werten von Minimale Geschwindigkeit, Maximale Geschwindigkeit und Inkrement berechnet.
Ruhekreis zeigen	Legen Sie fest, ob der Ruhekreis im Diagramm gezeigt wird. Per Standard befindet sich der Ruhekreis mittig bei 15 % der radialen Skala. Sie können diesen Wert im Dialog Radialachse definieren, nachdem das Diagramm erstellt wurde.
Ausrichtung	Legt die Ausrichtung der Windrichtungen fest. Richtung (Wind kommt von) Die Richtungen, aus denen der Wind kommt Flussvektor (Wind geht in Richtung) Die Richtungen, in die der Wind weht
Zu berechnende Menge	Legt fest, was für jede Einteilung berechnet wird. Anzahl Berechnet die Anzahl jeder Einteilung und gibt sie aus. Prozentuale Häufigkeit Berechnet den Prozentsatz der Häufigkeit jeder Einteilung und gibt sie aus.
Anzahl pro Geschwindigkeitsintervall	Legt fest, ob die Anzahl / der Prozentsatz für jedes Geschwindigkeitsintervall ausgegeben wird. Wenn die Zu berechnende Größe die Option Anzahl ist, wird die Anzahl ausgegeben; ansonsten wird die prozentuale Häufigkeit ausgegeben.
Diagrammmvorlage	Standardmäßig wird die Vorlage "WindRoseRaw" mit aktiviertem Kontrollkästchen Auto ausgewählt. Sie können das Kästchen Auto deaktivieren, um eine Anwendervorlage festzulegen und das Diagramm zu zeichnen.

Durch Klicken auf Verwandte Apps wird das App-Center mit einer Liste zugehöriger Apps geöffnet.

Vorlage

WindRose.OTP (im Origin-Programmordner installiert)

Hinweise

Wenn Sie die Windrose aus Rohdaten zeichnen, wird ein Arbeitsblatt mit dem Namen WindRose zu der ursprünglichen Arbeitsmappe hinzugefügt. Es speichert die eingeteiten Daten, aus denen die Windrose gezeichnet wird. Weitere Informationen zum Algorithmus der 2D-Einteilung finden Sie unter Der Algorithmus TwoDBinning.
Die "Windruhen" (Windgeschwindigkeit beträgt 0) werden während der Einteilung separat gezählt und das Ergebnis in der letzten Spalte im Blatt WindRose aufgeführt.
