トレリスプロット

トレリスプロット

要求されるデータ

入力データとして最低1つY列が必要です。また、オプションとして、それぞれのY列に対応するYエラー列を待つことができます。他の列にはグループ化情報を含みます。

グラフ作成

グループ化プロットダイアログは次の3つの方法のうちの1つで開きます。

• メニューの作図> カテゴリカル： トレリスプロットを選択

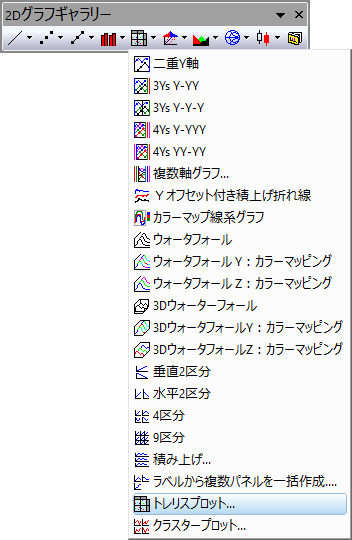

• 2Dグラフギャラリーツールバーのボタンをクリックします。



開いたダイアログで、入力データ範囲を選択します。どちらかの方向に、最低でも1つのグループ列を追加し、カラーマップするデータの場所を指定します。これで、トレリスプロットを作成できます。

ダイアログの内容に関する詳細は、次のセクションを参照してください。

plot_group　ダイアログボックス

入力	入力データを指定するのに使用します。
グラフタイプ	トレリスプロットの種類を指定します。
二重Y軸	このボックスは通常のトレリスプロットには使用しません。二重Ｙトレリスプロットに関してはこちらのページを参照ください。
区分グラフの変数	このブランチで、グループ情報を指定します。各方向に表示ボックスと5つのボタンのついたツールバーがあります。 表示ボックス 追加ボタンで選択されたグループ範囲が表示されます。最初に選択されたグループ範囲で、第一カテゴリーとなり、プロットのグループ表の下部に表示され、2番目以降のグループは、その上に表示されます。 追加ボタン このボタンをクリックしてコンテキストメニューから1つの列選択します。あるい列の選択をクリックして列ブラウザを開き、表示ボックスにグループ化する範囲として表示します。最大5つのグループ範囲を追加できます。 削除ボタン 表示ボックスから選択したデータ範囲を削除します。このボタンはグループ列ボックスで1つ以上のデータ範囲を選択しているときに利用可能です。 上へ移動ボタン 表示ボックスで選択したデータ範囲を上に移動します。グループ順序を変更できます。 下へ移動ボタン 表示ボックスで選択したデータ範囲を下に移動します。グループ順序を変更できます。 すべて選択ボタン グループ列のすべてのデータ範囲を選択します。
ポイントに色を付ける変数	カラーマップするプロットに使う列を指定します。
グラフテンプレート	グループ化グラフを作成するテンプレートを指定します。

テンプレート

grouped.otp (EXEフォルダにインストールされています。)

ノート

• トレリスプロットの作成と編集についての詳細はこのページをご覧ください。

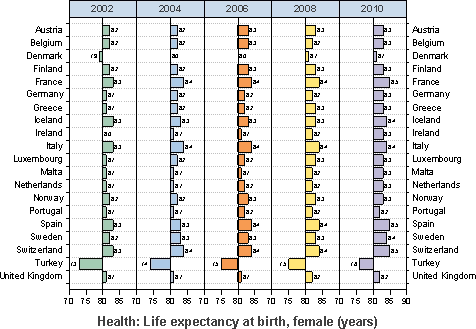

• グループ化の範囲（上記のサンプルのX列の "Country Name"変数）をデフォルトのアルファベット順以外のものでソートするには、列を選択して右クリックし、カテゴリに設定を選択し、 カテゴリタブをクリックします。
