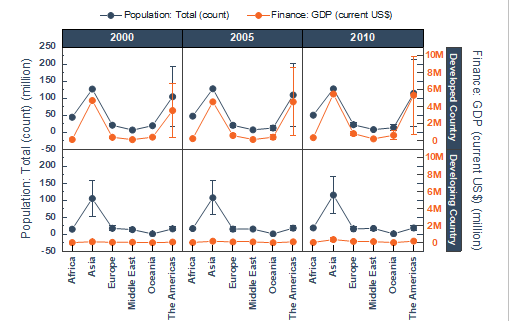

二重Yトレリスプロット

二重Yトレリスプロット

必要なデータ

このプロットは入力データとして2つのY列を必ず必要とします。また、オプションとして、それぞれのY列に対応するYエラー列を待つことができます。他の列にはグループ化情報を含みます。

グラフ作成

• メニューから作図> 2D: 二重Yトレリスプロットを選択します。

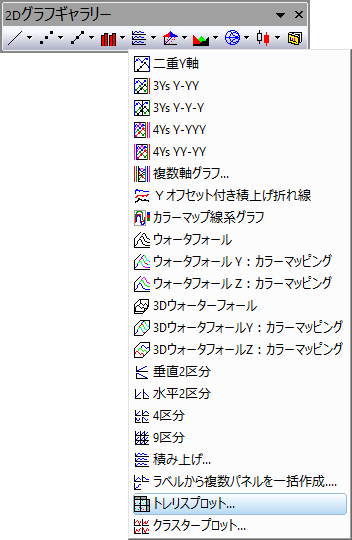

• このプロットタイプはツールバーボタンにはありません。通常のトレリスプロットと同じく、グループ化プロットダイアログボックスを使用します。 このダイアログを開くには、2D Graphsツールバーのボタン をクリックします。

入力 1	この欄は、左Y軸の入力データを指定するのに使用します。
グラフタイプ1	入力1 の作図形式を選択します。
二重Y軸	このチェックボックスにチェックを入れると、二重Yトレリスプロットになります。
入力 2	この欄は、右Y軸の入力データを指定するのに使用します。
グラフタイプ２	入力2 の作図形式を選択します。
区分グラフの変数	このブランチで、グループ情報を指定します。各方向に表示ボックスと5つのボタンのついたツールバーがあります。 表示ボックス 追加ボタンで選択されたグループ範囲が表示されます。最初に選択されたグループ範囲で、第一カテゴリーとなり、プロットのグループ表の下部に表示され、2番目以降のグループは、その上に表示されます。 追加ボタン このボタンをクリックしてコンテキストメニューから1つの列選択します。あるい列の選択をクリックして列ブラウザを開き、表示ボックスにグループ化する範囲として表示します。最大5つのグループ範囲を追加できます。 削除ボタン 表示ボックスから選択したデータ範囲を削除します。このボタンはグループ列ボックスで1つ以上のデータ範囲を選択しているときに利用可能です。 上へ移動ボタン 表示ボックスで選択したデータ範囲を上に移動します。グループ順序を変更できます。 下へ移動ボタン 表示ボックスで選択したデータ範囲を下に移動します。グループ順序を変更できます。 すべて選択ボタン グループ列のすべてのデータ範囲を選択します。
ポイントに色を付ける変数	カラーマップするプロットに使う列を指定します。
グラフテンプレート	デフォルトでは、[自動]が選択され、デフォルトの二重Yグラフテンプレートが使用されます。別のグラフテンプレートを指定するには、自動ボックスをオフにして、テンプレートを参照して選択します。

テンプレート

FillLine2C.OTP (Originのプログラムフォルダにインストールされています。)

ノート

• トレリスプロットの作成と編集についての詳細はこのページをご覧ください。
• グループ化の範囲（上記のサンプルのX列の "Region"変数）をデフォルトのアルファベット順以外のものでソートするには、列を選択して右クリックし、カテゴリに設定を選択し、 カテゴリタブをクリックします。
