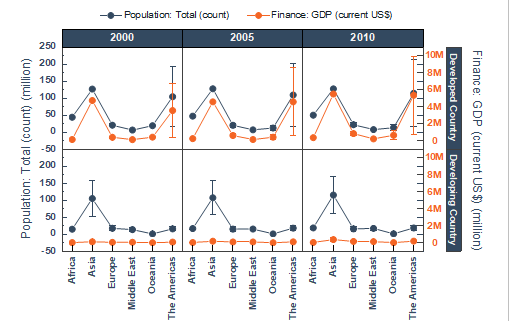

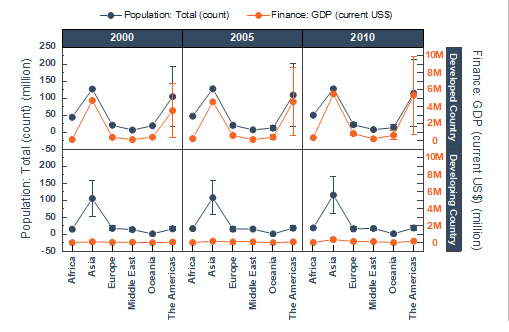

Trellis-Diagramm mit doppeltem Y

Trellis-Double-Y

Datenanforderungen

Diese Zeichnung erfordert mindestens zwei Y-Spalten als Eingabedaten. Optional können Sie eine zusätzliche Y-Fehlerspalte für jede Y-Spalte haben. Weitere Spalten enthalten Gruppierungsinformationen.

Diagramm erstellen

• Wählen Sie im Menü Zeichnen: Kategorial: Trellis-Diagramm mit doppeltem Y.

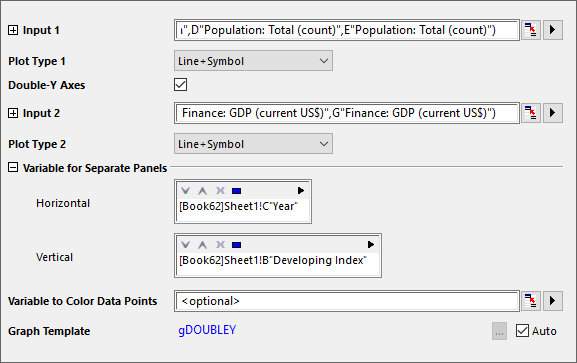

• Beachten Sie, dass dieser Diagrammtyp keine eigene Symbolleistenschaltfläche hat. Er verwendet jedoch den gleichen Dialog plot_group wie das reguläre Trellis-Diagramm; um diesen Dialog zu öffnen, können Sie auf die Schaltfläche auf der Symbolleiste 2D-Grafiken klicken.

Eingabe 1	Dieser Zweig wird zum Festlegen der Eingabedaten für die linke Y-Achse verwendet.
Diagrammtyp 1	Wählen Sie den Diagrammtyp für Eingabe 1.
Doppelte Y-Achse	Dieses Kästchen ist per Standard für das Trellis-Diagramm mit doppelter Y-Achse aktiviert.
Eingabe 2	Dieser Zweig wird zum Festlegen der Eingabedaten für die rechte Y-Achse verwendet.
Diagrammtyp 2	Wählen Sie den Diagrammtyp für Eingabe 2.
Variable für separate Felder	Dieser Zweig wird zum Festlegen der Gruppierungsinformationen verwendet. Jede Richtung umfasst ein Anzeigefeld und eine Symbolleiste mit fünf Schaltflächen : Anzeigefeld Die ausgewählten Gruppenbereiche werden mit Hilfe der Schaltfläche Hinzufügen in diesem Feld angezeigt. Die ersten ausgewählten Gruppenbereiche werden als erste Kategorisierung festgelegt und bilden die untere Zeile der Gruppentabelle des Säulendiagramms; die zweiten ausgewählten Gruppen fahren mit der Gruppierung basierend auf der ersten Kategorisierung fort und bilden den zweiten Layer der Gruppentabelle und so weiter. Schaltfläche Hinzufügen Klicken Sie auf diese Schaltfläche und wählen Sie dann eine Spalte vom Menü aus; oder klicken Sie auf Spalten auswählen, um den Spaltenbrowser und fügen Sie (eine) Spalte/n in das Anzeigefeld als Gruppierungsbereich(e). Sie können bis zu 5 Gruppierungsbereiche hinzufügen. Schaltfläche Entfernen Die ausgewählten Datenbereiche werden aus dem Anzeigefeld entfernt. Diese Schaltfläche ist verfügbar, wenn Sie einen oder mehrere Datenbereiche im Feld Gruppenspalte(n) auswählen. Schaltfläche Nach oben verschieben Die ausgewählten Datenbereiche werden im Anzeigefeld nach oben verschoben. Die Gruppierungsabfolge wird geändert. Schaltfläche Nach unten verschieben Die ausgewählten Datenbereiche werden im Anzeigefeld nach unten verschoben. Die Gruppierungsabfolge wird geändert. Schaltfläche Alle auswählen Alle Datenbereiche im Feld Gruppenspalte(n) werden ausgewählt.
Variable zum Färben von Datenpunkten	Legen Sie die Spalte für die Farbbildung der Zeichnung fest.
Diagrammmvorlage	Standardmäßig ist Auto ausgewählt und die Standardvorlage für Diagramme mit doppelter Y-Achse wird verwendet. Um ein andere Diagrammvorlage festzulegen, deaktivieren Sie das Kontrollkästchen Auto und navigieren Sie zu und wählen Sie Ihre Vorlage.

Vorlage

gDOUBLEY.otpu (installiert im Origin-Programmordner).

Hinweise

• Lesen Sie auf dieser Seite weitere Einzelheiten zum Erstellen und benutzerdefinierten Anpassen eines Trellis-Diagramms.
• Um den Gruppierungsbereich (dies wäre die Variable "Region" in der X-Spalte im obenstehenden Beispiel) nach etwas anderem zu sortieren als nach der üblichen alphabetischen Reihenfolge, markieren Sie die Spalte, klicken Sie auf die rechte Maustaste und wählen Sie Als kategorisch setzen. Modifizieren Sie die Listenreihenfolge auf der Registerkarte Kategorien.
