(オブジェクトプロパティ)位置タブ

テキストオブジェクト 距離計測ツール
アスタリスクブラケット

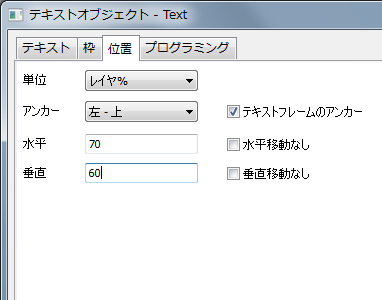

Text Object Position tab.png Text Object Position tab URPC=1.png
データラベル

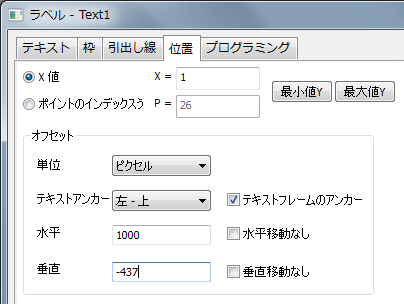

Annotation Position tab.png


目次

  1. 1 テキストオブジェクト / 凡例 / 距離計測ツール / アスタリスクブラケットの場合
    1. 1.1 単位
    2. 1.2 相対位置
    3. 1.3 アンカー
    4. 1.4 テキストフレームのアンカー
    5. 1.5 接続先
    6. 1.6 水平/垂直またはX/Yオフセット
  2. 2 アノテーションオブジェクト
    1. 2.1 オフセット

テキストオブジェクト / 凡例 / 距離計測ツール / アスタリスクブラケットの場合

単位

単位のドロップダウンリストは絶対単位も相対単位も表示します。

水平 と 垂直 の絶対単位

インチ, cm, mm, ピクセル, ポイント

水平 と 垂直 の絶対単位

スケール この単位を選択すると、ラベルの位置は軸スケールに対応します。軸スケールが変更されると変更されます。
 ページ%

この単位が選択されると、水平 と 垂直のテキストボックスの値は、グラフページの高さと幅のパーセンテージで表示されます。

 レイヤの%

この単位が選択されると、水平 と 垂直のテキストボックスの値は、レイヤの高さと幅のパーセンテージで表示されます。

相対位置

距離計測ツールとアスタリスクブラケットで利用可能な設定です。これらのツールで作成されるオブジェクトは、「ターゲット」テキストオブジェクトが、描画された「ソース」オブジェクト（矢印または括弧）に「接続」されているハイブリッドオブジェクトです。したがって、相対位置はソースオブジェクトに対するターゲットオブジェクトの位置のことです。

これらのオブジェクトを作成する場合、システム変数@URPCを1（デフォルト）にする必要があります。 そうでない場合、位置タブに相対位置の設定は表示されません。

次を参照ください。

開始の位置

このドロップダウンリストからオブジェクトのアンカーポイントを指定出来ます。

例えば、左上 を アンカーに選んだ場合、オブジェクトの左上のポイントが水平 と 垂直 の値となります。

Note:

  • Note: 単位の選択がドロップダウンリストで変更されると、水平 と 垂直 のテキストボックスの値は、レイヤの位置と大きさが変わらないように、その単位を使った値に自動的に更新されます。

テキスト枠のアンカー

枠上のアンカーポイントを指定(テキストオブジェクトの枠は 枠 タブで設定が出来ます。)

オブジェクトに枠が無い場合でも、このチェックボックスにチェックを入れると、テキストの端がアンカーになります。

オブジェクトに枠がある場合は、このチェックボックスにチェックを入れると、枠の端がアンカーになります。

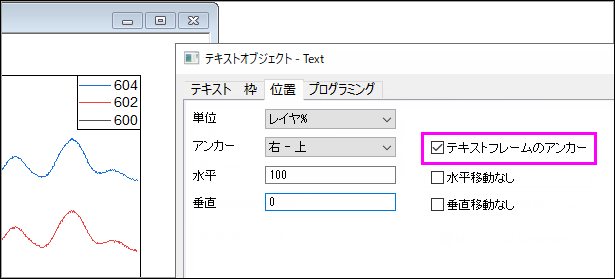

ミニチュートリアル：レイヤーの右上隅の凡例を編集

  1. 凡例を右クリックし、コンテキストメニューからプロパティ...を選択します。
  2. テキストオブジェクトダイアログで、位置タブを開きます。
  3. アンカーを右 - 上、水平を100、垂直を0と設定します。
  4. テキストフレームのアンカーにチェックが入っていることを確認します。
Anchor on Text Frame 01.png

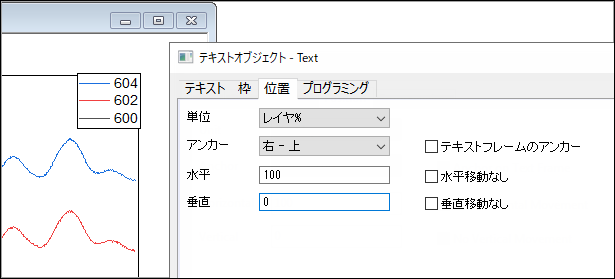

Note: テキストフレームの アンカーがにチェックが入っていない場合、上記の設定では凡例とレイヤーフレームの位置合わせを行うことができません。

Anchor on Text Frame 02.png

接続先

距離計測ツールとアスタリスクブラケットで利用可能な設定です。システム変数@URPCが1である必要があります（デフォルト）。

水平/垂直またはX/Yオフセット

水平または垂直のオフセット値の設定
水平移動なし/ 垂直移動なし にチェックを入れると、水平方向/垂直方向の移動を制限することが出来ます。

距離測定ツールとアスタリスクブラケットの場合、このコントロールはXオフセットとYオフセットになり、描画ソースオブジェクトからのテキストオブジェクトの位置のオフセットに使用されます。

アノテーションオブジェクト

アノテーションオブジェクトの位置タブでは、次のオプションでデータポイントに連結されたオブジェクトを変更出来ます。

X値 X 値 オプションを選択し、テキストボックスにX 値を入力します。アノテーションオブジェクトは、このX値によるデータポイントに連結されているので、このデータポイントによってテキストは更新されます。
ポイントのインデックス ポイントのインデックス オプションを選択して、テキストボックスに、データのインデックス番号を入力します。アノテーションオブジェクトは、このX値によるデータポイントに連結されているので、このデータポイントによってテキストは更新されます。
最小値Y このボタンをクリックして、最小のY値データにアノテーションアブジェクトを連結します。テキストはこのデータポイントに更新されます。
最大値Y このボタンをクリックして、最大のY値データにアノテーションアブジェクトを連結します。テキストはこのデータポイントに更新されます。

Origin 2017移行では、見出しラベルをドラッグして移動できるようになりました。ポインタボタンButton Pointer.pngをクリックして、ALTキーを押して十字カーソルでラベルをドラッグして移動します。

オフセット

単位 単位のドロップダウンリストは絶対単位も相対単位も表示します。
テキストアンカー このドロップダウンリストからオブジェクトのアンカーポイントを指定出来ます。

テキスト枠のアンカー のチェックボックスにチェックを入れると、枠上にアンカーポイントは設定されます。(テキストオブジェクトの枠は 枠 タブで設定が出来ます。)

水平/垂直 水平または垂直のオフセット値の設定

水平移動なし/ 垂直移動なし にチェックを入れると、水平方向/垂直方向の移動を制限することが出来ます。

オブジェクトの水平方向または垂直方向の移動を制限するには、Shiftキーを押しながらオブジェクトをマウスでドラッグします。
