Ternäres überlagertes Konturdiagramm
Inhalt
Datenanforderungen
Wählen Sie 1 oder mehrere Sätze XYZZ-Spalten aus, um ein überlagertes Konturdiagramm im ternären Koordinatensystem, basierend auf festgelegten niedrigen und hohen Schwellenwerten, zu erstellen.
Diagramm erstellen
Wählen Sie die gewünschten Daten aus.
Wählen Sie im Menü .
Die ausgewählten Antwortvariablen werden im Dialog aufgelistet, um die tiefen und hohen Konturebenen festzulegen. Innerhalb dieses Bereich befindet sich die zulässige Region, außerhalb die nicht zulässige Region.
Achsenbereich nach Datenbereich
Aktivieren Sie dieses Kontrollkästchen, um einen geeigneten Skalierungsbereich für ternäre Daten zu finden und die Skalierung festzulegen. In Anbetracht wie Origin einen geeigneten Skalierungsbereich bestimmt, ist der Prozess, wie folgt:
- Zuerst ermitteln Sie den Wert für das Minimum aus den ersten 3 Spalten (XYZ) der Eingabe.
- Folgen Sie den Berechnungen unten:
- Zmax=Total-(Xmin+Ymin) //Total is 100 or 1, base on X+Y+Z in original data or normalized data
- Ymax=Total-(Xmin+Zmin)
- Xmax=Total-(Ymin+Zmin)
- Am Ende erhalten wir den neuen XYZ-Bereich.
Vorlage
glOverlaidContourTernary.OTPU (installiert im Origin-Programmordner)
Hinweise

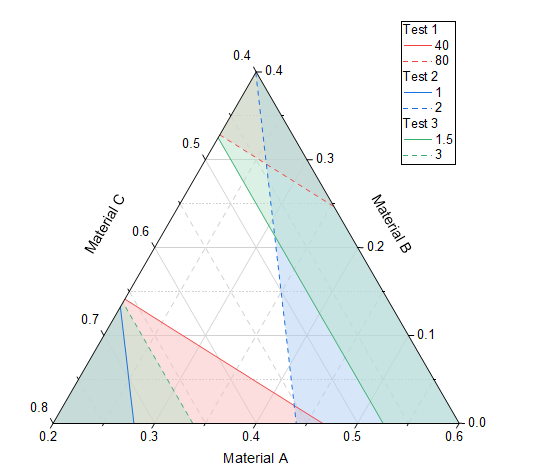

Ein ternäres überlagertes Konturdiagramm kann als ein überlagertes Konturdiagramm, das in einem ternären Koordinatensystem gezeichnet wurde, betrachtet werden: Die ersten 3 Spalten XYZ (Faktoren) entscheiden über den ternären Skalierungsbereich und die anderen Z-Spalten (Antworten) werden als die Regionen gezeichnet.
