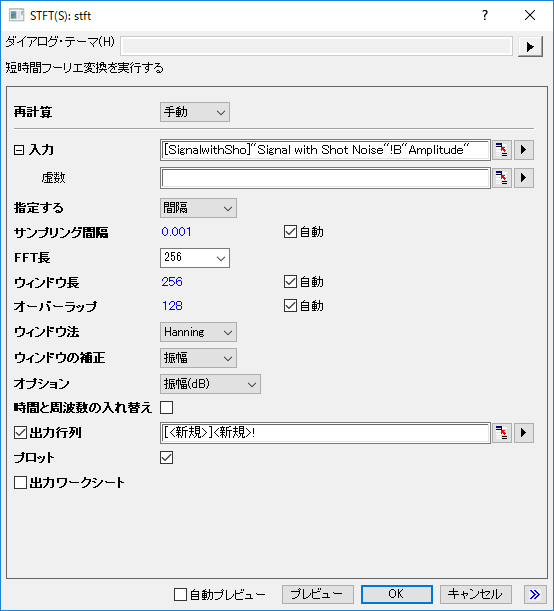

STFTダイアログボックス

分析結果の再計算を確認してください。

入力信号を指定します。入力データの指定を参照してください。

サンプリングを間隔（デフォルト）と周波数のどちらで行うか指定します。

サンプリング間隔を指定します。デフォルトは <自動>で、自動計算された間隔です。

サンプリング周波数を指定します。デフォルトは <自動>で、自動計算された周波数です。

FFT区間の大きさを指定します。

ウィンドウの大きさを指定します。これはFFT区間の大きさより大きい必要があります。

ウィンドウ区間が重なるデータポイントの数を指定します。ウィンドウの大きさより小さくしてください。

FFTで使用されるウィンドウ法を指定します。デフォルトのオプションはHanningです。

• 四角形
• Welch
• 三角
• Hanning
• Hamming
• Blackman
• ガウス
• Kaiser

詳細は、STFTアルゴリズムページを参照して下さい。

ウィンドウ法がガウスの場合のみ利用できます。ガウスウィンドウに対して、アルファパラメータを指定します。

ウィンドウ法がKaiserの場合のみ利用できます。Kaiserウィンドウに対して、ベータパラメータを指定します。

入力データに適用したウィンドウによって生じた変更を補正するためのウィンドウ補正因子を指定します。デフォルトは振幅になっています。

• なし: 修正なしが、適用されます。
• 振幅: 振幅修正が適用されます。狭周波数帯データの真の振幅が必要な場合、使用します。振幅修正ファクターは、次のように定義されます。



• パワー: エネルギー補正が適用されます。データの真のエネルギーレベルが必要な場合、使用します。パワー修正ファクターは、次のように定義されます。



計算オプションを指定します。デフォルトは振幅(dB)です。

• 複素数結果
• 振幅結果
• 振幅(dB)

プレビューと出力に使用されるイメージプロットの時間軸と周波数軸を入れ替えるかどうかを指定します。

出力する行列を指定します。結果には単位が含まれています。出力行列ウィンドウがアクティブなときに行列：寸法/ラベルを選択し、次にx/y/z ラベルタブをクリックすると表示されます。

オプション = 振幅結果または振幅(dB)、そして出力行列が選択されているときのみ有効です。選択されているときには、結果のイメージプロットが生成されます。

出力ワークシートを指定します。出力結果を参照してください。結果には、出力ワークシートの単位行に表示される単位が含まれます。
