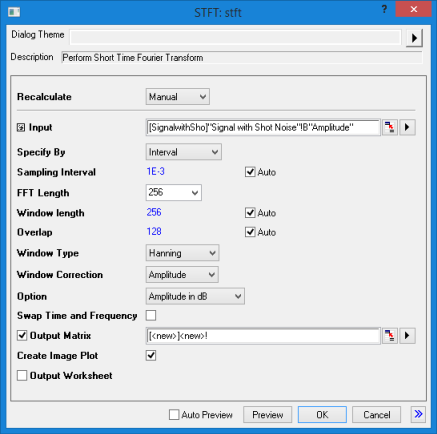

Der Dialog STFT

Menübefehl: Analyse: Signalverarbeitung: STFT
Fenstertypen: Arbeitsmappe, Diagramm
Skript der X-Funktion und GUI-Beispiele: stft(Pro)

Dialogdesign	Siehe Dialogdesigns.

Neu berechnen	Siehe Neu berechnen von Analyseergebnissen.
Eingabe	Eingabesignal Siehe Eingabedaten festlegen.
Festlegen nach	Wählen Sie das Abtastintervall nach Intervall (Standard) oder Frequenz.
Abtast intervall	Abtastintervall festlegen Die Standardeinstellung <Auto> erstellt ein automatisch berechnetes Intervall.
Abtast frequenz	Legen Sie die Abtastfrequenz fest. Die Standardeinstellung <Auto> erstellt eine automatisch berechnete Frequenz.
FFT-Länge	Legt die Größe des FFT-Abschnitts fest.
Fensterlänge	Legt die Größe des Glättungsfensters fest. Darf nicht größer sein als die Größe eines FFT-Abschnitts.
Überlappen	Legt die Anzahl der Datenpunkte fest, um die die Fensterabschnitte überlappen. Sie sollte kleiner als die Fenstergröße sein.
Fenster typ	Legt den von der FFT verwendeten Fenstertyp fest. Die Standardoption ist Hanning. Rechteck Welch Dreieckig Hanning Hamming Blackman Gaussian Kaiser Weitere Informationen finden Sie auf der Seite Algorithmen STFT.
Alpha	Ist nur verfügbar, wenn der Fenstertyp Gaussian ist. Legt den Alpha-Parameter für das Gaussian-Fenster fest.
Beta	Ist nur verfügbar, wenn der Fenstertyp Kaiser ist. Legt den Beta-Parameter für das Kaiser-Fenster fest.
Fensterkorrektur	Der Faktor der Fensterkorrektur wird verwendet, um die Änderung, die durch Anwenden eines Fensters auf die Eingabedaten vorgenommen wurde, zu korrigieren. Der Standard ist Amplitude. Kein: Es wird keine Korrektur angewendet. Amplitude: Es wird eine Amplitudenkorrektur angewendet. Wird verwendet, wenn die wahre Amplitude der engen Banddaten benötigt wird. Der Faktor der Amplitudenkorrektur wird definiert mit $ACF=\frac{1}{mean(w[n])}$ Leistung: Es wird eine Energiekorrektur angewendet. Wird verwendet, wenn die wahre Energiestufe der Daten benötigt wird. Der Faktor der Leistungskorrektur wird definiert mit $ECF=\sqrt{\frac {1}{mean(w[n]^2)}}$
Option	Legt die Berechnungsoption fest. Der Standard ist Amplitude in dB. Komplexes Ergebnis Amplitudenergebnis Amplitude in dB
Zeit und Frequenz austauschen	Tauscht die Zeit- und die Frequenzachse im Bilddiagramm, das für Vorschau und Ausgabe verwendet wird, aus.
Ausgabematrix	Legen Sie die Ausgabematrix fest. Die Ergebnisse beinhalten Einheiten, sichtbar durch Auswählen von Matrix: Dimensionen/Beschriftungen festlegen, wenn das Ausgabematrixfenster aktiv ist und jeweiliges Klicken auf die Registerkarten X/Y/Z-Beschriftungen.
Bilddiagramm erstellen	Nur verfügbar, wenn Option = Amplitudenergebnis oder Amplitude in dB und Ausgabematrix ausgewählt ist. Falls ja, wird ein Bilddiagramm des Ergebnisses erzeugt.
Ausgabearbeitsblatt	Legt das Ziel des Ausgabearbeitsblatts fest. Siehe Ergebnisse ausgeben. Ergebnisse enthalten Einheiten, sichtbar in der Zeile Einheiten des Ausgabearbeitsblatts.
