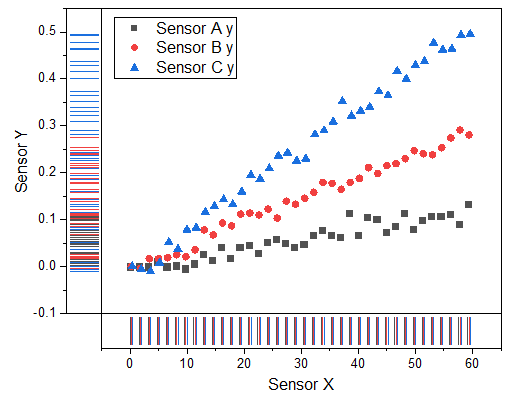

Punktdiagramm mit Rugs

Scatter Rug Graph.png

Inhalt

Datenanforderungen

Wählen Sie eine oder mehrere Y-Spalten oder einen Datenbereich aus mindestens einer Y-Spalte aus. Wenn es eine verbundene X-Spalte gibt, stellt die X-Spalte die X-Werte bereit; ansonsten wird ein Abtastintervall der Y-Spalte oder Zeilennummer verwendet.

Diagramm erstellen

Wählen Sie die gewünschten Daten aus.

Wählen Sie im Menü Zeichnen > Einfache 2D: Punkt + Rug.

Vorlage

ScatterRug.OTP (installiert im Origin-Programmordner).

Hinweise

  1. Die Grundidee der Rugs besteht darin, die Datenpunkte auf die Achsen zu projizieren und sie als dünne Linien neben den Achsen darzustellen.
  2. Diese Darstellung der Rugs ist kein Dichtediagramm. Sie projiziert nur jeden Punkt mit einer dünnen Linie auf die Achsen. Daher gibt es keine Bandbreite in der Darstellung der Rugs.
  3. Wenn die XY-Richtung duplizierte Werte hat, überschneiden sich die Ruglinien.
  4. Sie können doppelt auf das Rugfeld klicken, um die Registerkarte Rug im Dialog Achsen zu öffnen und die detaillierten Einstellungen für diese Art von Diagrammen zu prüfen.
