Diagramm pro Zeile (Zeilenweise)

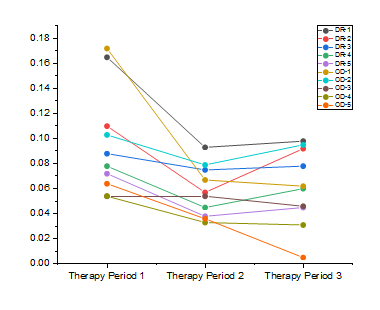

Row-Wise-Graph



Datenanforderungen

Wählen Sie zwei oder mehrere Y-Spalten oder einen Datenbereich aus mindestens zwei Y-Spalten aus.

Diagramm erstellen

Wählen Sie die gewünschten Daten aus.

Wählen Sie im Menü Zeichnen > Einfache 2D: Zeilenweise.

oder

Klicken Sie auf die Schaltfläche Zeilenweise auf der Symbolleiste 2D Grafiken.

Einzelheiten zu den Bedienelementen erhalten Sie im Abschnitt unten:

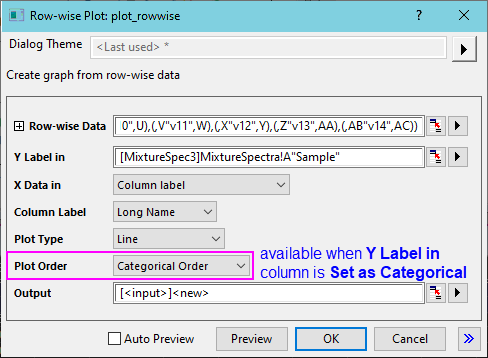

Der Dialog plot_rowwise

Zeilenweise Daten	Dieser Zweig wird zum Festlegen der Eingabedaten verwendet.
Y-Beschriftung in	Legen Sie eine Spalte als Diagrammlegende fest.
X-Daten in	Legen Sie den X-Achsenwert für das Diagramm fest. Die verfügbaren Optionen entsprechen den folgenden: 1. Zeile der Auswahl Verwenden Sie die Werte der ersten Zeile in der aktuellen Auswahl. 1. Zeile in Arbeitsblatt Verwenden Sie die Werte der ersten Zeile im Arbeitsblatt. Spaltenbeschriftung Verwenden Sie die Spaltenbeschriftungen im Arbeitsblatt. Mit dieser Option können Sie eine Spaltenbeschriftungszeile aus der Auswahlliste Spaltenbeschriftung auswählen. Benutzerdefiniert Mit dieser Option wird die manuelle Datenauswahl mit dem Feld X-Zeilenbereich möglich. Bitte beachten Sie, dass die Werte nur aus dem gleichen Arbeitsblatt ausgewählt werden können.
Spaltenbeschriftung	Verfügbar, wenn X-Daten in = Spaltenbeschriftung. Legen Sie Langname, Einheit oder Kommentare als X-Daten fest.
X-Zeilenbereich	Verfügbar, wenn X-Daten in = Benutzerdefiniert. Legen Sie einen Zeilenbereich als X-Daten fest.
Diagrammtyp	Legen Sie den Diagrammtyp auf Linie, Punkt, Linie+Symbol, Säulen oder Balken fest.
Zeichenreihenfolge	Wenn die ausgewählte Spalte für Y-Beschriftung in auf Als Kategorisch setzen festgelegt ist, ist dieses Bedienelement verfügbar. Der Standard ist Kategoriale Ordnung. Die Datenzeilenreihenfolge ist optional. Dies wird wichtig, wenn zum Beispiel die Legende die Kategorien auflistet und der Anwender möchte, dass Legendeneinträge in einer besonderen Reihenfolge angezeigt werden.
Ausgabe	Legen Sie fest, wo die berechneten Daten ausgegeben werden.

Vorlage

rowwise.otpu (installiert im Origin-Programmordner).
