Ridgeline-Diagramm
Datenanforderungen
Wählen Sie mindestens eine Y-Spalte aus.
Diagramm erstellen
Wählen Sie die gewünschten Daten aus.
Wählen Sie im Menü Zeichnen > Statistisch: Ridgeline-Diagramm.
Vorlage
ridgeline.otpu (installiert im Origin-Programmordner).
Hinweise
Das Ridgeline-Diagramm wird verwendet, um die Verteilung von mehreren numerischen Variablen zu visualisieren - einfach eine Reihe von vielen Dichtediagrammen, die in Y-Richtung gestapelt sind. Man sat auch, dass das Ridgeline-Diagramm dem Halben Violindiagramm ähnelt, nur mit vertauschter X- und Y-Achse.

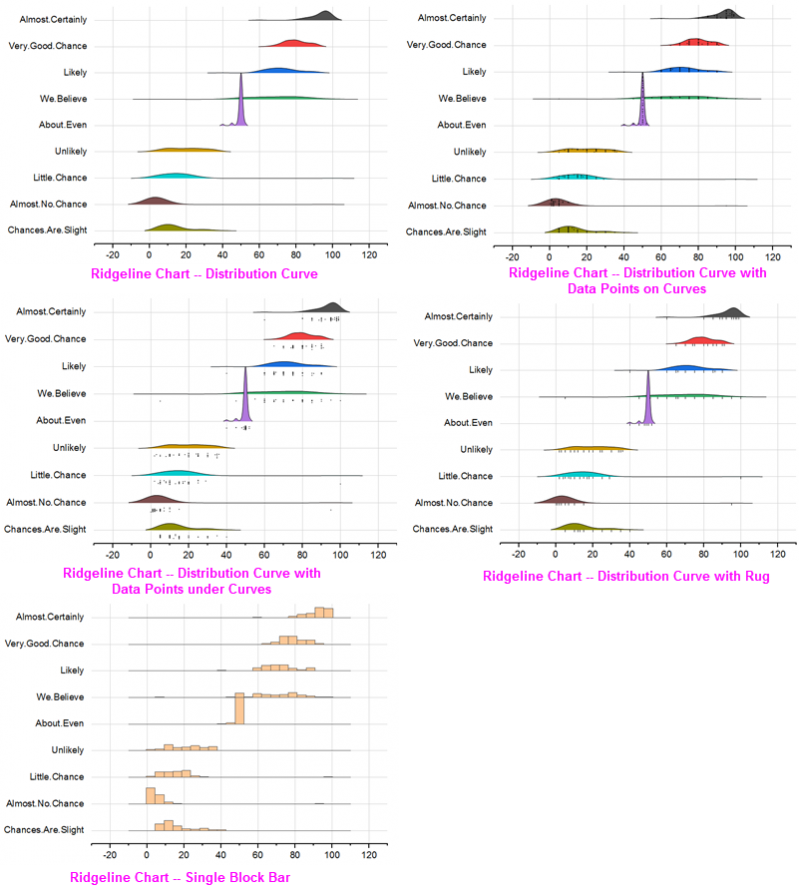

Origin unterstützt vier Typen Ridgeline-Diagramm:
- Verteilungskurve
- Es wird nur die Verteilungskurve gezeigt. Aber Sie können den Kurventyp und das Füllmuster ändern.
- Verteilungskurve mit Datenpunkten
- Sie können entscheiden, wo die Datenpunkte gezeigt werden, auf der oder unter der Kurve.
- Verteilungskurve mit Rugs
- Rugs werden unter der Kurve gezeigt. Dies ist eine Reihe von Verteilung + Rugs-Diagrammen.
- Balkendiagramm mit Einzelblock
- Eine Reihe von Histogrammen.
Um ein Ridgeline-Diagramm benutzerdefiniert anzupassen, können Sie folgende Registerkarten verwenden:
