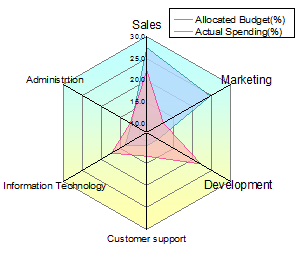

Netzdiagramme

Weitere relevante Videos: Radar-/Netzdiagramm

Datenanforderungen

Wählen Sie mindestens eine Y-Spalte aus (oder einen Bereich aus mindestens einer Y-Spalte). Die X-Spalte wird als Titel der Radialachse um das Diagramm herum angezeigt. Wenn es eine verbundene X-Spalte gibt, stellt die X-Spalte die X-Werte bereit; ansonsten wird ein Abtastintervall der Y-Spalte oder Zeilennummer verwendet.

Diagramm erstellen

Wählen Sie die gewünschten Daten aus.

Linie + Symbol, Radar

Wählen Sie im Menü .

oder

Klicken Sie auf die Schaltfläche Radar auf der Symbolleiste 2D Grafiken.

Radar mit Linienfüllung: Wählen Sie im Menü Zeichnen > Spezialisiert: Linienfüllung.
Radar mit Linie: Wählen Sie im Menü Zeichnen > Spezialisiert: Linie.
Radar mit Symbol: Wählen Sie im Menü Zeichnen > Spezialisiert: Symbol.

Vorlage

Radar.OTP (im Origin-Programmordner installiert)
